闫辉CCNA_学习笔记

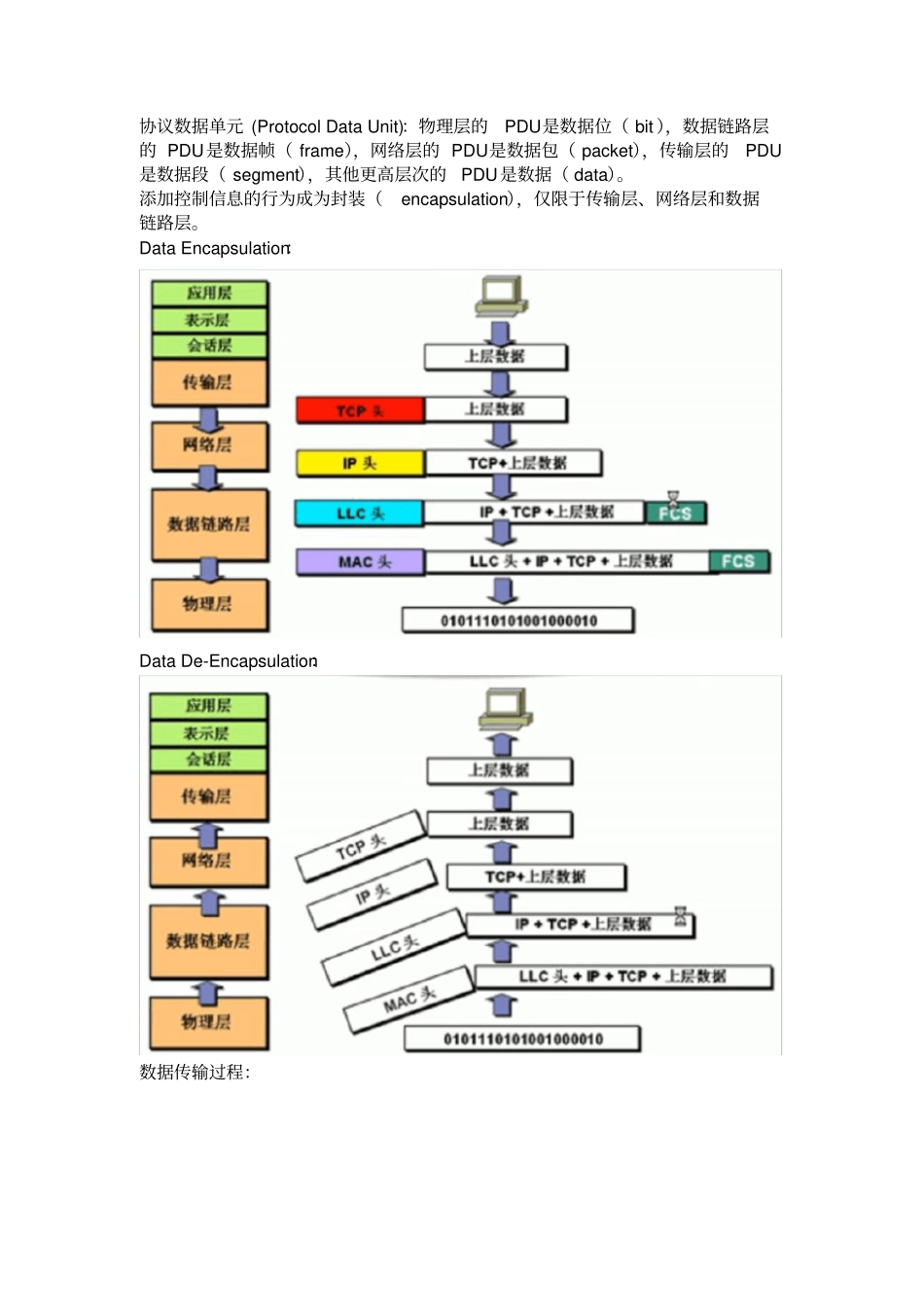

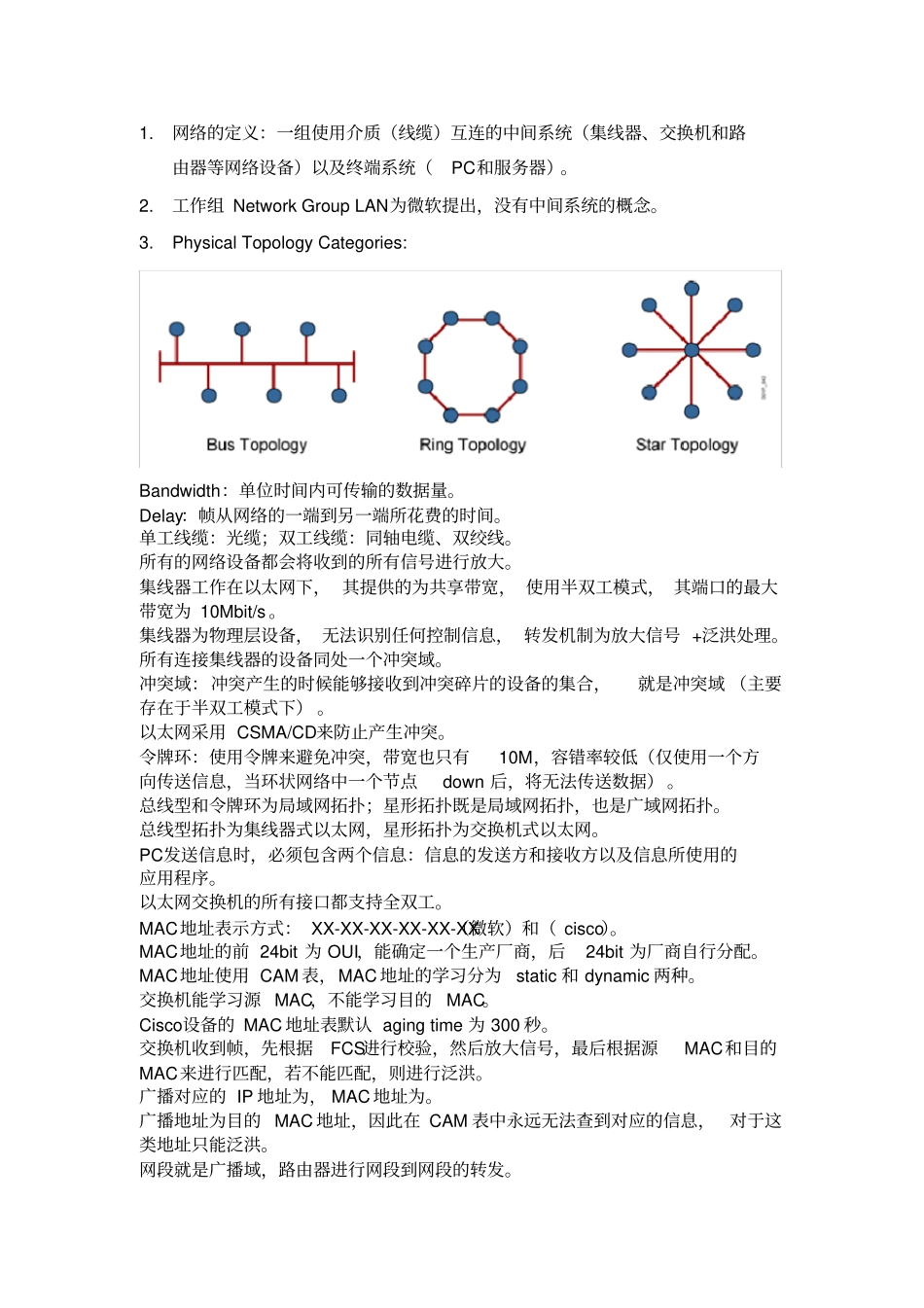

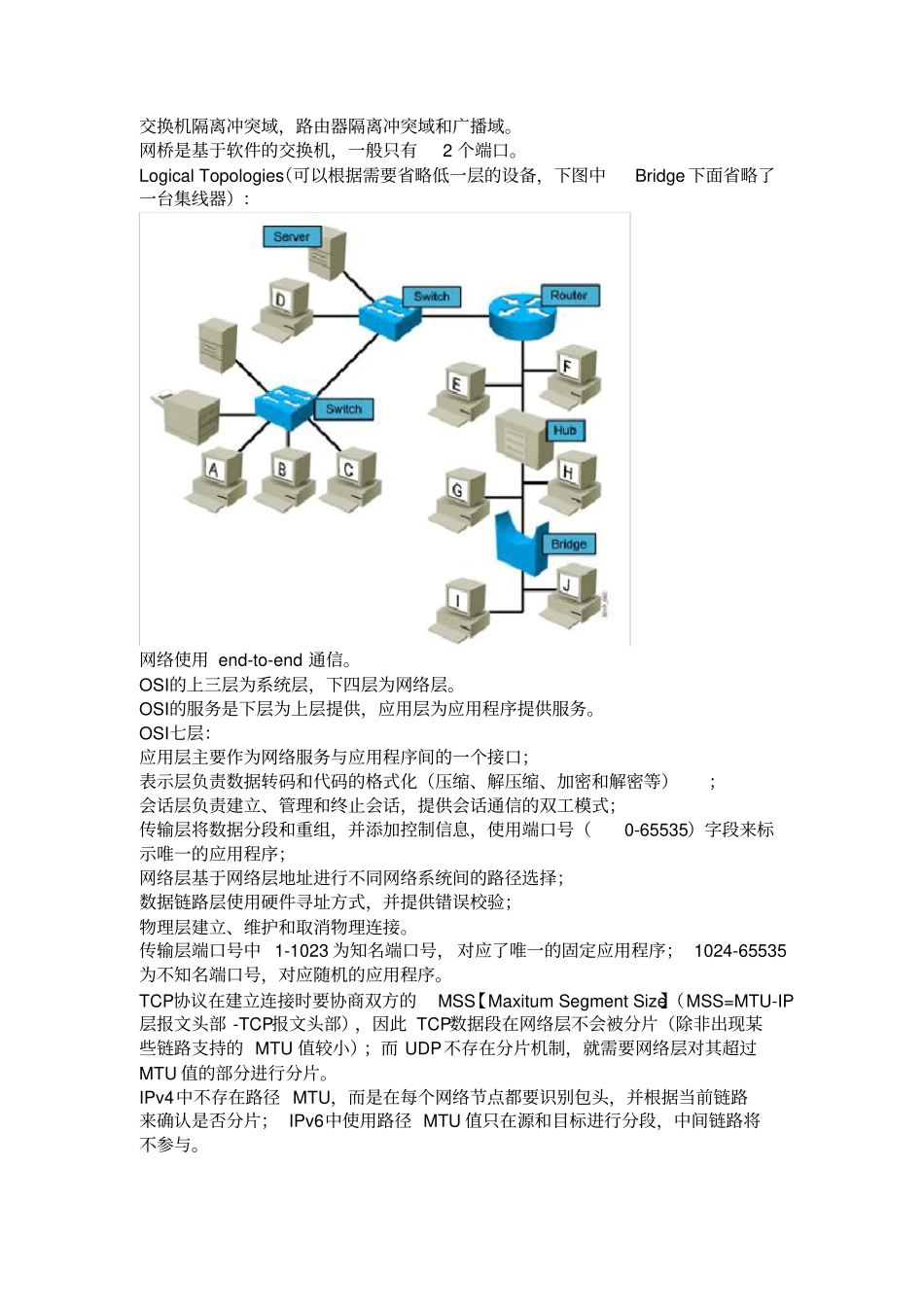

1.网络的定义：一组使用介质（线缆）互连的中间系统（集线器、交换机和路由器等网络设备）以及终端系统（PC和服务器）。2.工作组 Network Group LAN为微软提出，没有中间系统的概念。3.Physical Topology Categories: Bandwidth：单位时间内可传输的数据量。Delay：帧从网络的一端到另一端所花费的时间。单工线缆：光缆；双工线缆：同轴电缆、双绞线。所有的网络设备都会将收到的所有信号进行放大。集线器工作在以太网下， 其提供的为共享带宽， 使用半双工模式， 其端口的最大带宽为 10Mbit/s 。集线器为物理层设备， 无法识别任何控制信息， 转发机制为放大信号 +泛洪处理。所有连接集线器的设备同处一个冲突域。冲突域：冲突产生的时候能够接收到冲突碎片的设备的集合，就是冲突域 （主要存在于半双工模式下） 。以太网采用 CSMA/CD来防止产生冲突。令牌环：使用令牌来避免冲突，带宽也只有10M，容错率较低（仅使用一个方向传送信息，当环状网络中一个节点down 后，将无法传送数据） 。总线型和令牌环为局域网拓扑；星形拓扑既是局域网拓扑，也是广域网拓扑。总线型拓扑为集线器式以太网，星形拓扑为交换机式以太网。PC发送信息时，必须包含两个信息：信息的发送方和接收方以及信息所使用的应用程序。以太网交换机的所有接口都支持全双工。MAC地址表示方式： XX-XX-XX-XX-XX-XX（微软）和（ cisco）。MAC地址的前 24bit 为 OUI，能确定一个生产厂商，后24bit 为厂商自行分配。MAC地址使用 CAM 表，MAC 地址的学习分为static 和 dynamic 两种。交换机能学习源 MAC，不能学习目的MAC。Cisco设备的 MAC 地址表默认 aging time 为 300 秒。交换机收到帧，先根据FCS进行校验，然后放大信号，最后根据源MAC和目的MAC来进行匹配，若不能匹配，则进行泛洪。广播对应的 IP 地址为， MAC 地址为。广播地址为目的 MAC 地址，因此在 CAM 表中永远无法查到对应的信息，对于这类地址只能泛洪。网段就是广播域，路由器进行网段到网段的转发。交换机隔离冲突域，路由器隔离冲突域和广播域。网桥是基于软件的交换机，一般只有2 个端口。Logical Topologies（可以根据需要省略低一层的设备，下图中Bridge 下面省略了一台集线器）：网络使用 end-to-end 通信。OSI的上三层为系统层，下四层为网络层。OSI的服务是下层为上层提供，应用层为应用程序提供服务。OSI七层：应用层主要作为网络服务与应用程序间的一个...
