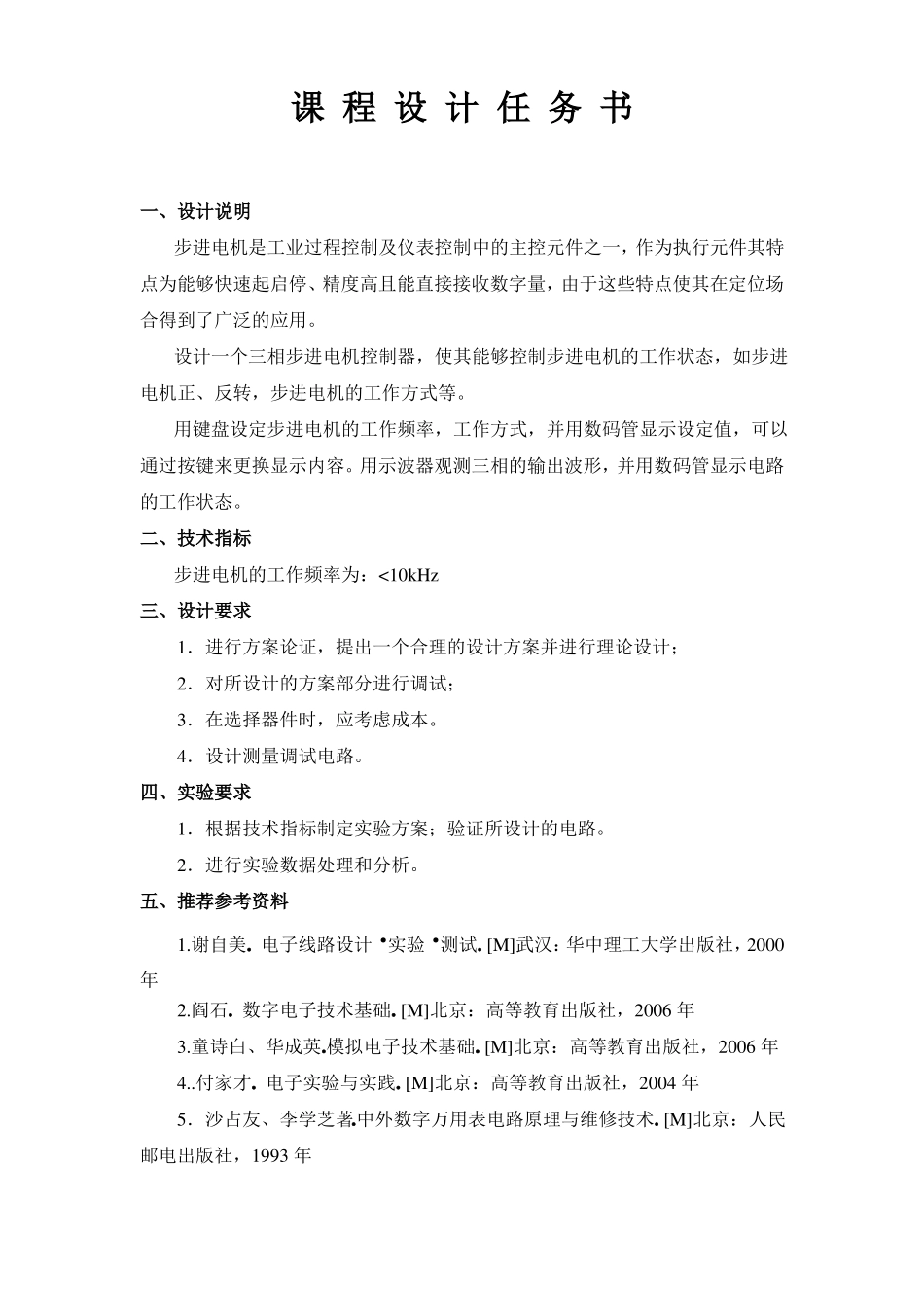

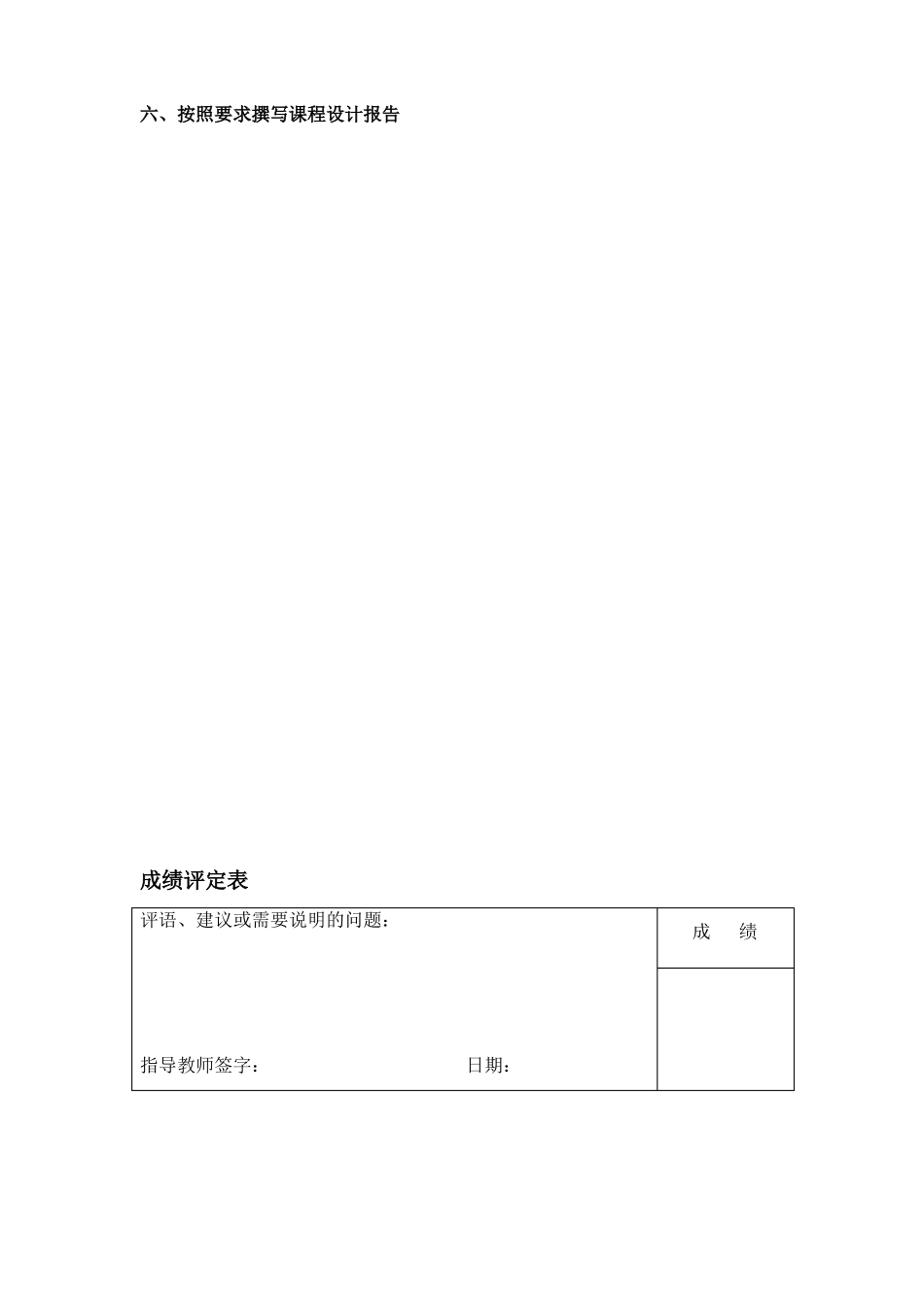

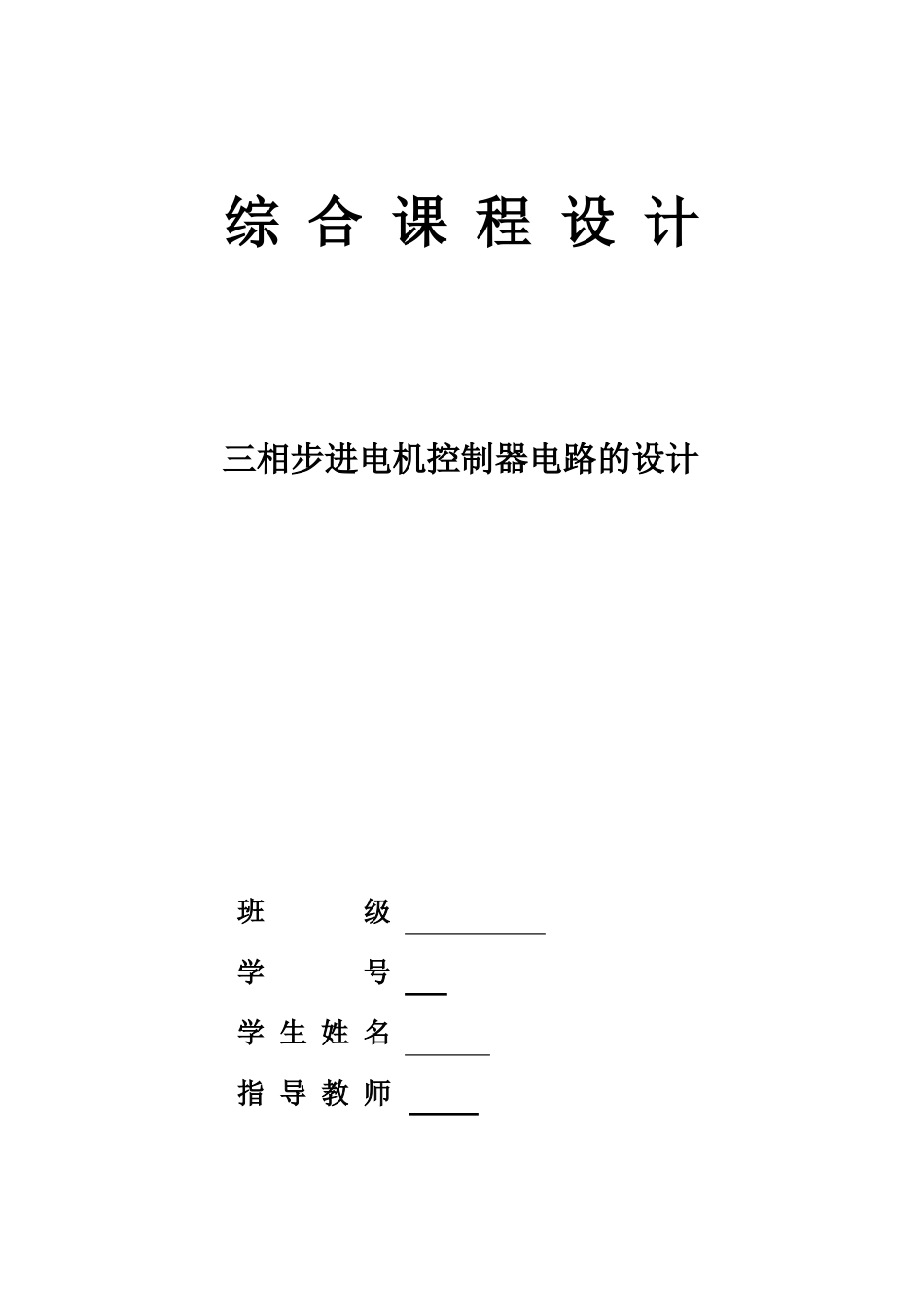

综 合 课 程 设 计三相步进电机控制器电路的设计班级学号学 生 姓 名指 导 教 师课 程 设 计 任 务 书一、设计说明步进电机是工业过程控制及仪表控制中的主控元件之一,作为执行元件其特点为能够快速起启停、精度高且能直接接收数字量,由于这些特点使其在定位场合得到了广泛的应用。设计一个三相步进电机控制器,使其能够控制步进电机的工作状态,如步进电机正、反转,步进电机的工作方式等。用键盘设定步进电机的工作频率,工作方式,并用数码管显示设定值,可以通过按键来更换显示内容。用示波器观测三相的输出波形,并用数码管显示电路的工作状态。二、技术指标步进电机的工作频率为:<10kHz三、设计要求1.进行方案论证,提出一个合理的设计方案并进行理论设计;2.对所设计的方案部分进行调试;3.在选择器件时,应考虑成本。4.设计测量调试电路。四、实验要求1.根据技术指标制定实验方案;验证所设计的电路。2.进行实验数据处理和分析。五、推荐参考资料1.谢自美. 电子线路设计·实验·测试. [M]武汉:华中理工大学出版社,2000年2.阎石. 数字电子技术基础. [M]北京:高等教育出版社,2006 年3.童诗白、华成英.模拟电子技术基础. [M]北京:高等教育出版社,2006 年4..付家才. 电子实验与实践. [M]北京:高等教育出版社,2004 年5.沙占友、李学芝著.中外数字万用表电路原理与维修技术. [M]北京:人民邮电出版社,1993 年六、按照要求撰写课程设计报告成绩评定表评语、建议或需要说明的问题:指导教师签字:日期:成绩沈阳航空航天大学综合课程设计沈阳航空航天大学综合课程设计一、概述本次毕设的题目是:三相步进电机控制电路的设计。本次毕设使用80C51单片机作为主控芯片,利用 ULN2003A 集成电路作为三相步进电机的驱动电路,采用单极性驱动方式,使三相步进电机能在(1)三相单三拍,(2)三相双三拍,(3)三相六拍三种工作方式下正常工作;能实现的功能有:启动/停止控制、方向控制;速度控制;用LED 数码管显示工作方式。键盘输入工作频率。本次课程设计采用 80C51 单片机作为主控芯片,程序采用 C 语言来编写,驱动电路采用ULN2003A 集成电路,显示采用 7SEG-MPX4-CC,即四位共阴数码管,P0 接段码,并用 8 只 1K 欧左右电阻上拉。P2 的 4 位 IO 口接位选码。正转,数码管显示 1。反转,数码管显示 2.不转,数码管显示 0.采用 Proteus 软件进行仿真。在 KeiluVsuon3 编程环...
