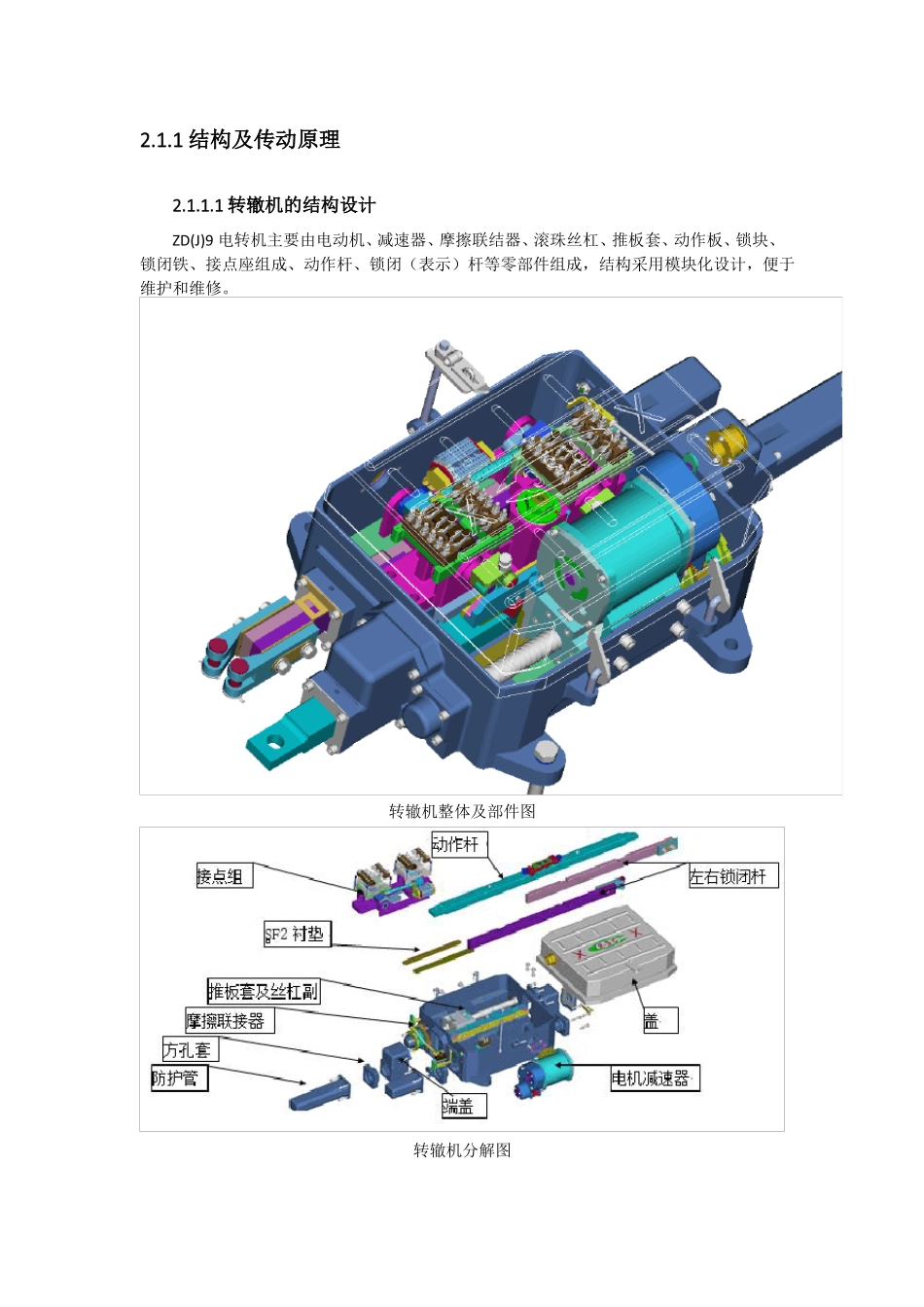

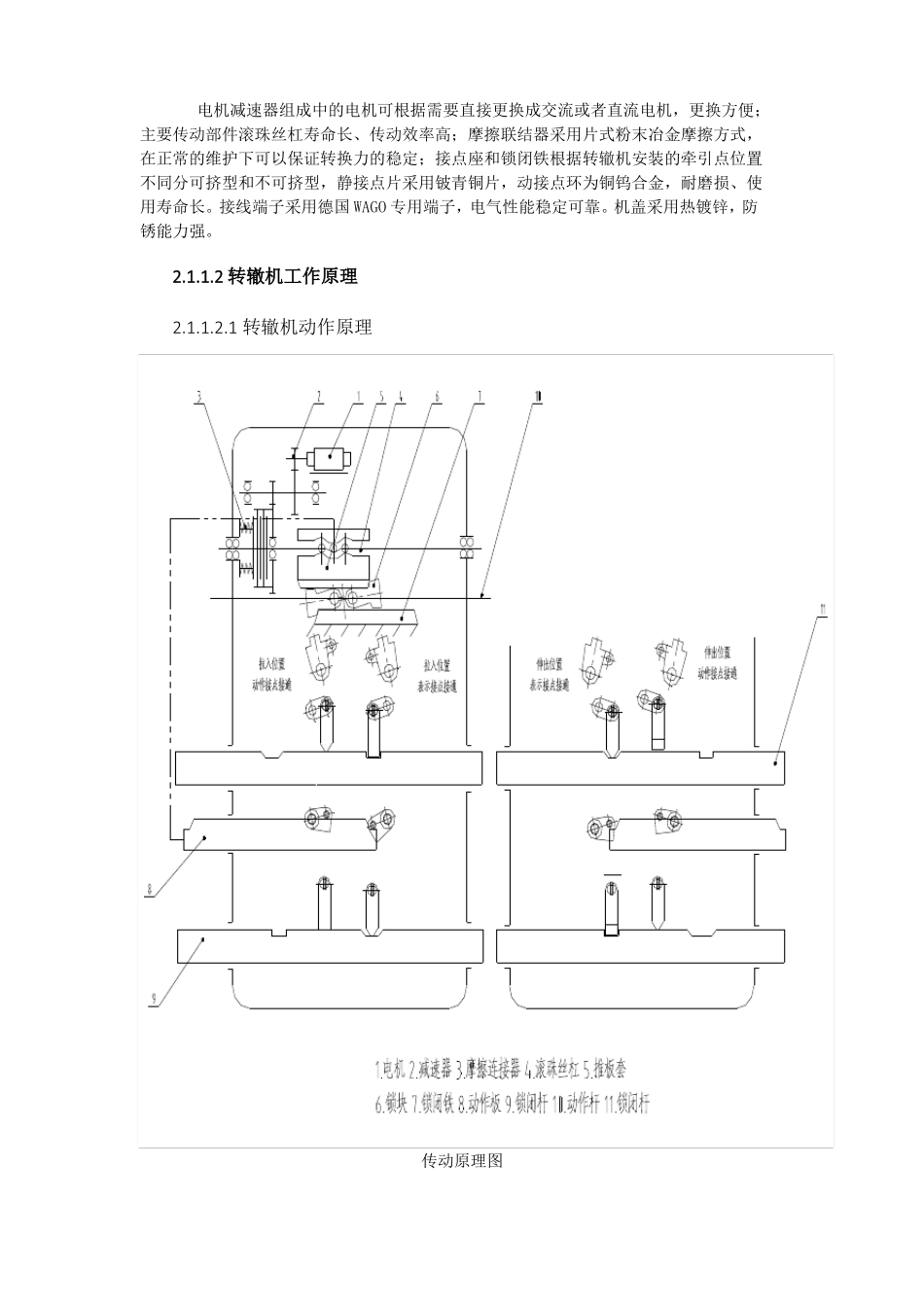

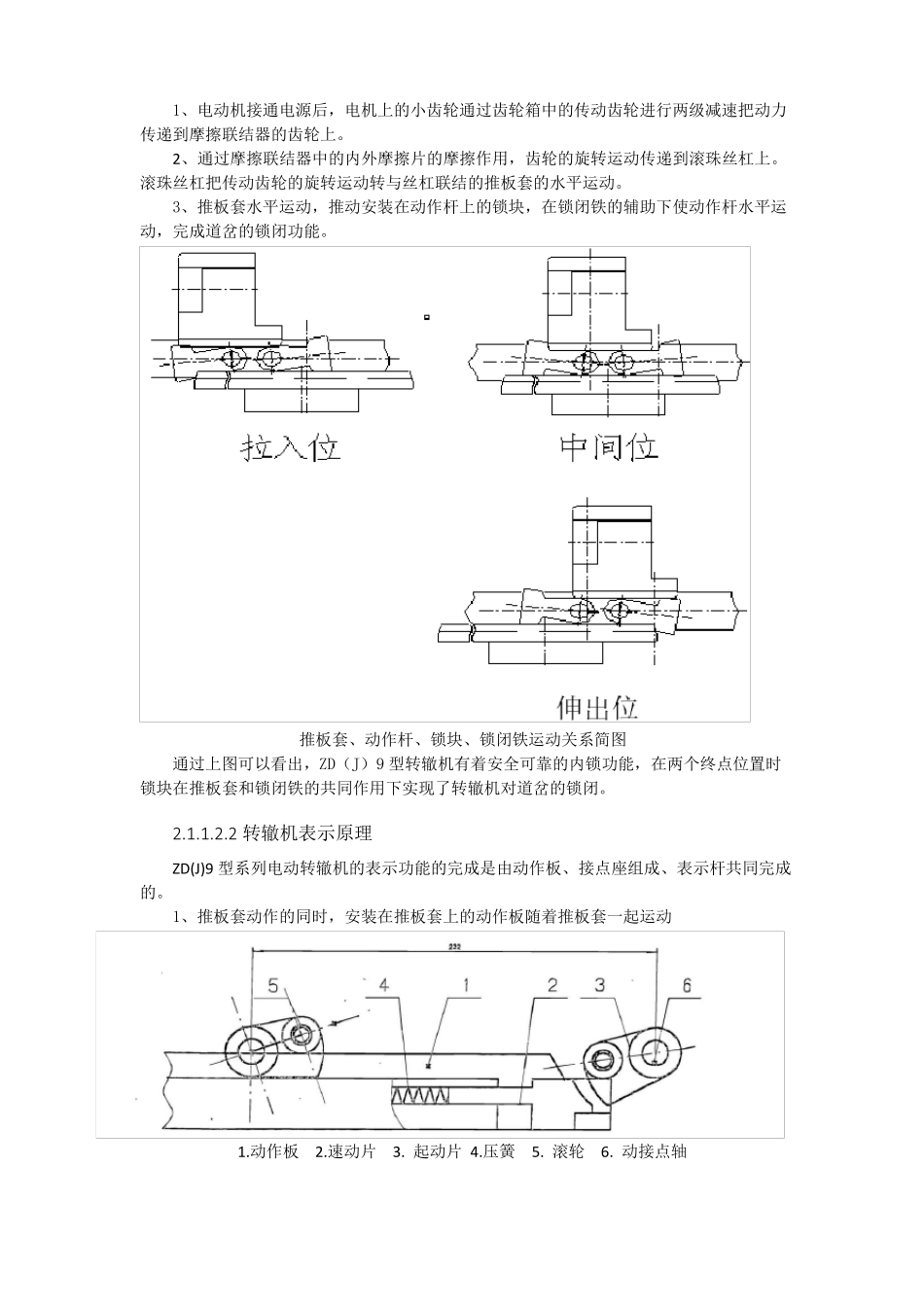

2.1.1 结构及传动原理2.1.1.1 转辙机的结构设计ZD(J)9 电转机主要由电动机、减速器、摩擦联结器、滚珠丝杠、推板套、动作板、锁块、锁闭铁、接点座组成、动作杆、锁闭（表示）杆等零部件组成，结构采用模块化设计，便于维护和维修。转辙机整体及部件图转辙机分解图电机减速器组成中的电机可根据需要直接更换成交流或者直流电机，更换方便；主要传动部件滚珠丝杠寿命长、传动效率高；摩擦联结器采用片式粉末冶金摩擦方式，在正常的维护下可以保证转换力的稳定；接点座和锁闭铁根据转辙机安装的牵引点位置不同分可挤型和不可挤型，静接点片采用铍青铜片，动接点环为铜钨合金，耐磨损、使用寿命长。接线端子采用德国 WAGO 专用端子，电气性能稳定可靠。机盖采用热镀锌，防锈能力强。2.1.1.2 转辙机工作原理2.1.1.2.1 转辙机动作原理传动原理图1、电动机接通电源后，电机上的小齿轮通过齿轮箱中的传动齿轮进行两级减速把动力传递到摩擦联结器的齿轮上。2、通过摩擦联结器中的内外摩擦片的摩擦作用，齿轮的旋转运动传递到滚珠丝杠上。滚珠丝杠把传动齿轮的旋转运动转与丝杠联结的推板套的水平运动。3、推板套水平运动，推动安装在动作杆上的锁块，在锁闭铁的辅助下使动作杆水平运动，完成道岔的锁闭功能。推板套、动作杆、锁块、锁闭铁运动关系简图通过上图可以看出，ZD（J）9 型转辙机有着安全可靠的内锁功能，在两个终点位置时锁块在推板套和锁闭铁的共同作用下实现了转辙机对道岔的锁闭。2.1.1.2.2 转辙机表示原理ZD(J)9 型系列电动转辙机的表示功能的完成是由动作板、接点座组成、表示杆共同完成的。1、推板套动作的同时，安装在推板套上的动作板随着推板套一起运动1.动作板2.速动片3. 起动片 4.压簧5. 滚轮6. 动接点轴2、动作板开始运动后，动作板滑动面一端的斜面推动与起动片联结的滚轮，切断表示，同时接通下一转换方向的动作接点；当动作到位时候，滚轮从动作板滑动面落下，动作接点断开，同时表示接点接通，给出道岔表示。在这一过程中，滚轮通过左右支架的作用，使锁闭柱（检查柱）抬起或落入锁闭（表示杆）槽内，达到检测道岔状态的作用。一般来讲，ZD（J）9 系列转辙机的 A、C 型为锁闭杆，而 BD 型为表示杆，170 型也为表示杆，下图为 A、C 和 B、D 型转辙的外形图。2.1.1.2.3 挤脱器挤岔表示原理挤脱器结构示意图ZD（J）9 系列转辙机不可挤机型的锁闭杆与尖轨相连，当一根锁闭杆通过锁闭柱将尖轨锁在机内时，...
