煤矿井下供电基本计算VIP专享

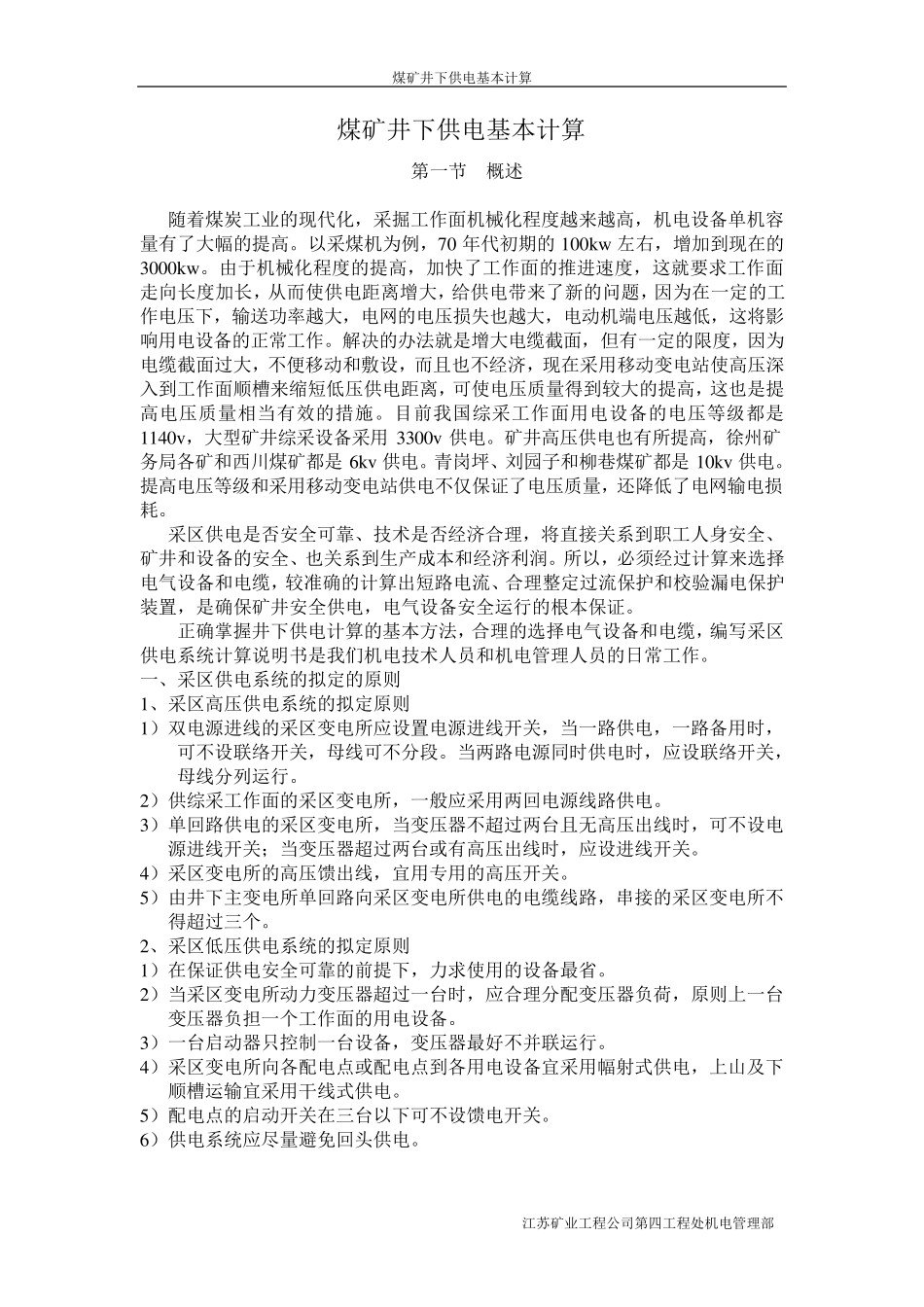

煤矿井下供电基本计算 江苏矿业工程公司第四工程处机电管理部 煤矿井下供电基本计算 第一节 概述 随着煤炭工业的现代化，采掘工作面机械化程度越来越高，机电设备单机容量有了大幅的提高。以采煤机为例，70 年代初期的 100kw 左右，增加到现在的3000kw 。由于机械化程度的提高，加快了工作面的推进速度，这就要求工作面走向长度加长，从而使供电距离增大，给供电带来了新的问题，因为在一定的工作电压下，输送功率越大，电网的电压损失也越大，电动机端电压越低，这将影响用电设备的正常工作。解决的办法就是增大电缆截面，但有一定的限度，因为电缆截面过大，不便移动和敷设，而且也不经济，现在采用移动变电站使高压深入到工作面顺槽来缩短低压供电距离，可使电压质量得到较大的提高，这也是提高电压质量相当有效的措施。目前我国综采工作面用电设备的电压等级都是1140v，大型矿井综采设备采用 3300v 供电。矿井高压供电也有所提高，徐州矿务局各矿和西川煤矿都是 6kv 供电。青岗坪、刘园子和柳巷煤矿都是 10kv 供电。提高电压等级和采用移动变电站供电不仅保证了电压质量，还降低了电网输电损耗。 采区供电是否安全可靠、技术是否经济合理，将直接关系到职工人身安全、矿井和设备的安全、也关系到生产成本和经济利润。所以，必须经过计算来选择电气设备和电缆，较准确的计算出短路电流、合理整定过流保护和校验漏电保护装置，是确保矿井安全供电，电气设备安全运行的根本保证。 正确掌握井下供电计算的基本方法，合理的选择电气设备和电缆，编写采区供电系统计算说明书是我们机电技术人员和机电管理人员的日常工作。 一、采区供电系统的拟定的原则 1、采区高压供电系统的拟定原则 1）双电源进线的采区变电所应设置电源进线开关，当一路供电，一路备用时，可不设联络开关，母线可不分段。当两路电源同时供电时，应设联络开关，母线分列运行。 2）供综采工作面的采区变电所，一般应采用两回电源线路供电。 3）单回路供电的采区变电所，当变压器不超过两台且无高压出线时，可不设电源进线开关；当变压器超过两台或有高压出线时，应设进线开关。 4）采区变电所的高压馈出线，宜用专用的高压开关。 5）由井下主变电所单回路向采区变电所供电的电缆线路，串接的采区变电所不得超过三个。 2、采区低压供电系统的拟定原则 1）在保证供电安全可靠的前提下，力求使用的设备最省。 2）当采区变电所动力变压器超过一台时，应合理...
