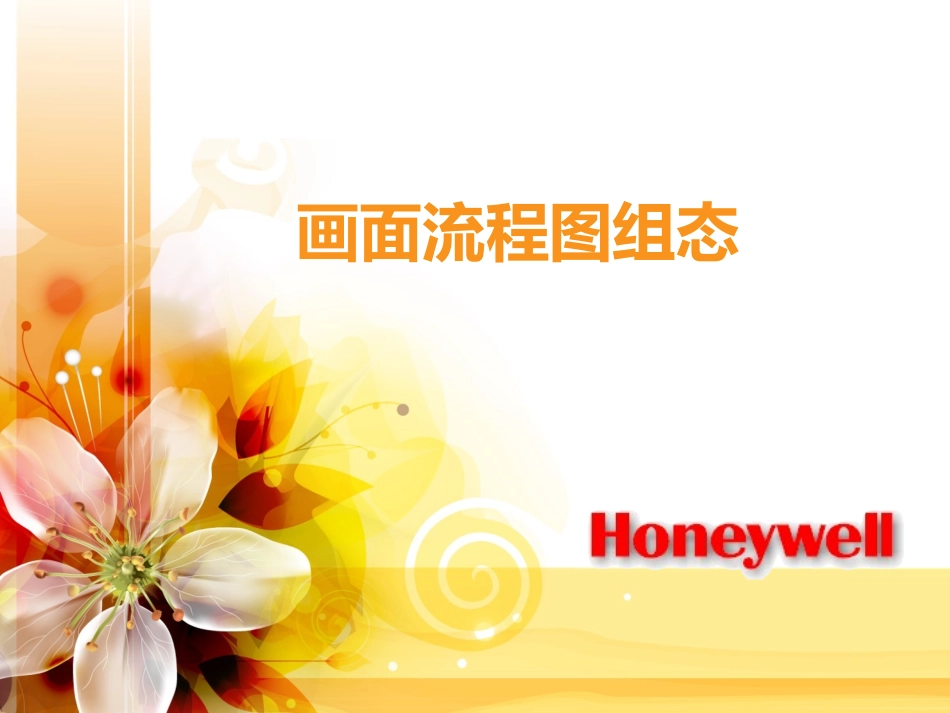

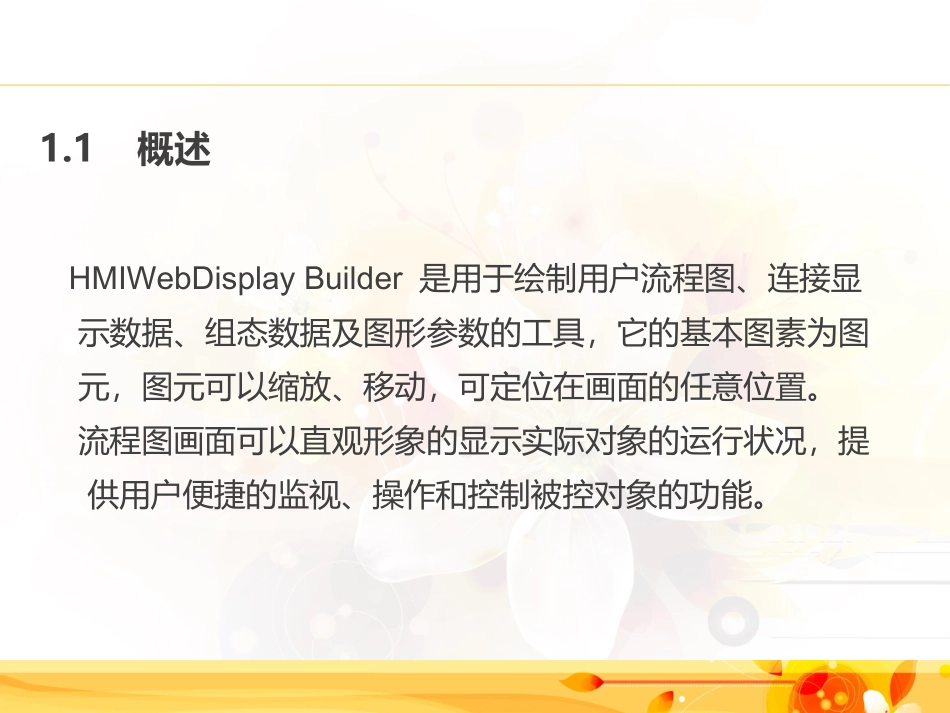

画面流程图组态1、HMIWebDisplayBuilder软件的介绍2、HMIWebDisplay的类型3、脚本编辑1.1概述HMIWebDisplayBuilder是用于绘制用户流程图、连接显示数据、组态数据及图形参数的工具，它的基本图素为图元，图元可以缩放、移动，可定位在画面的任意位置。流程图画面可以直观形象的显示实际对象的运行状况，提供用户便捷的监视、操作和控制被控对象的功能。1.2绘制流程图前的考虑a、绘制有效流程图应考虑如下方面避免不必要的细节显示的设备和信息风格保持一致非关键参数需要时才显示物流的流向保持一致关键设备可使用不同颜色突出显示减少设备的重叠和管线的交叉避免动画显示避免闪烁显示b、流程图颜色的使用推荐使用浅灰色的背景尽量使用较少的颜色，避免五颜六色整个图颜色风格保持协调一致重要信息使用突出颜色尽量使用单色，避免使用混色c、流程图工作性能的影响因素静态物体的个数位图的使用动态控件的个数文件所占空间的大小三维图形的使用插入的链接动态参数的个数脚本的使用背景图对象按钮对象下拉菜单趋势图数据对象活动对象从开始菜单启动：Start>Programs>HoneywellExperionPKS>Server>HMIWebDisplayBuilder.1.3HMIWebDisplayBuilder软件的运行1.4HMIWebDisplayBuilder软件的界面布局菜单条工具条物体对象浏览器点浏览器图形编辑窗口工具条从布局上可以看出整个界面包含以下部分：菜单栏（Menus）提供了一些标准菜单所提供的功能工具栏（Toolbar）包含的内容很多，主要涉及：标准工具栏、视图工具栏、工具箱工具栏、绘图工具栏及脚本工具栏等。对象管理器（ObjectExplorer）是一个强有力的管理和编辑对象的工具。它将显示出将当前视图中所用到的所有对象，若为组合对象，将显示该对象的组合层次。视图界面（Display）是用来绘图的主界面。用户可以双击空白界面，调出视图属性窗口，对该视图的显示大小、背景颜色等进行修改。作图工具介绍矩形或正方形圆角矩形圆或椭圆（shift）直线非封闭折线封闭折线圆滑曲线弧线扇形文本生成链接数据的显示复选框Button按钮指示器下拉菜单图表ActiveX文件图像插入子图插入Active控件事件表报警表插入一个报警状态缩放图大小固定网格点绘图显示或隐藏坐标显示或隐藏网格显示和隐藏对象表道具窗口脚本编辑样式表Shape图库HTML源处理工具：将选中图元置最前面将选中图元置最底下将选中图元组合取消组合使图元转向90、180度锁定图元位置对齐图形对齐页面绘制矢量图形对象绘制矢量图形对象合并后点击原来图形用变形工具合并图形：用组合基本图形，用结合组合图形。将会使变为。每一个图元都有一个属性参数，不同的图元又有不同的属性参数。每一个图元的属性窗口都有几个不同的标签。图元名图元有效数据联接动画设置Alphanumeric显示过程数据值None没有数据连接Point/Parameter连接到点及其参数DatabaseFile连接到数据库文件DatabaseIndex连接到数据库索引Dataentryallowed:是否允许操作。及允许操作的级别选择或不选择框标签使用逆逻辑Button按钮自定义背景调图用于按钮属性的设置,需要在Detail中对按钮的具体动作进行设置Indicator指示器指示器的形状指示器起点主图（Display）子图（Shape）一弹出窗口子图（Popup）二顺序子图（ShapeSequence）三动态子图（DynamicShape）a、保存到C:\ProgramFiles\Honeywell\ExperionPKS\client\abstract中b.文件的类型标准画面(StandardDisplay)和弹出子图(Popup)均是后缀名为HTM的文件,而动态子图(DynamicShape)和顺序子图(ShapeSequence)是后缀名为SHA的文件.c.画面的调用在STATION上面的命令行里面输入想要调出的标准画面的名字,直接回车即可选择：点击图标，选择Display。配置流程图属性。选择绘图工具，建立目标对象。设置目标对象的属性。连接数据。保存Display图类型。保存文件的缺省文件夹：ProgramFiles\Honeywell\ExperionPKS\Client\Abstract画一张流程图选择流程图的存放地址Station连接添加一个点连接加一个液位显示，输入点细目保存，打开STATION，查找，可以看到新加的点弹出窗口子图popupPopup是出现在操作窗口的另一个窗...
