第一章_SACS程序介绍

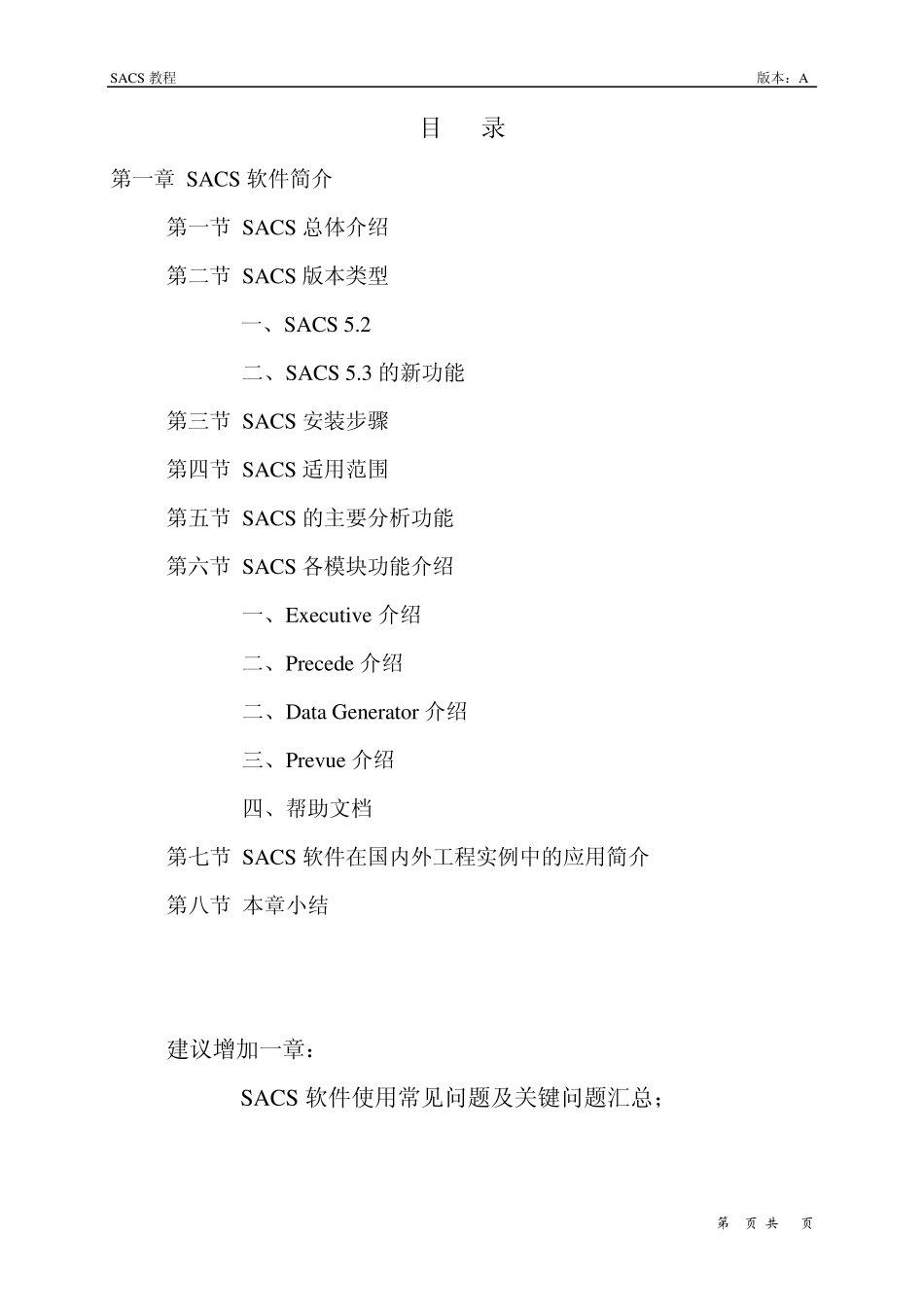

SACS 教程 版本：A 第1页 共25页 目 录 第一章 SACS 软件简介 第一节 SACS 总体介绍 第二节 SACS 版本类型 一、SACS 5.2 二、SACS 5.3 的新功能 第三节 SACS 安装步骤 第四节 SACS 适用范围 第五节 SACS 的主要分析功能 第六节 SACS 各模块功能介绍 一、Ex ecu tiv e 介绍 二、Precede 介绍 二、Data Generator 介绍 三、Prev u e 介绍 四、帮助文档 第七节 SACS 软件在国内外工程实例中的应用简介 第八节 本章小结 建议增加一章： SACS 软件使用常见问题及关键问题汇总； SACS教程 版本：A 第2页 共25页 第一章 SACS软件简介 第一节 软件总体介绍 美国 Engineering Dynamics公司成立于 1973年，具有丰富的工程软件开发经验，其代表产品为有限元分析软件系统 SACS，英文全称:Structural Analysis Computer System。该软件最早起源于航空航天技术及其程序代码，现已发展成当今海事结构设计分析中应用最广泛的结构有限元分析软件。目前有超过 300家专业海事结构设计公司采用 SACS软件。SACS 软件包含有多个程序模块，这些程序模块之间采用文件接口连接方式以方便用户使用。该系统所有的程序模块都包含有比较完整的英制及公制单位的缺省工程参数以简化用户的输入。该软件不仅适用于各类海事结构分析，也适用于各种民用建筑结构分析。SACS软件能够在单机或者网络环境下运行于 Windows 9x、NT、XP和 Vista等各种操作平台。 下面的程序流程图用于解释各程序模块之间的连接关系。所有的结构数据：几何形状、构件尺寸、材料特性以及环境条件都是通过交互方式输入以文件方式存储，然后求解程序对这些数据进行分析计算，得出最终的求解文件，这个文件中包含所有节点的位移以及单元内力。后处理软件使用求解文件中的数据，采用相应的规范对结构作规范校核。不符合规范要求的部分，程序可自动进行重新设计。结构分析及规范校核结果也可以用图形的方式输出，其结果可直接用于生成工程图纸及结构料表。 SACS教程 版本：A 第3页 共25页 1、图形化用户界面  全 3D 图形化交互界面  智能化多文档编辑使建模更为快捷方便  内置美国、英国、德国以及日本等国家级组织的钢架结构资料库  全面交互式有限元模型生成器 2、静力学分析  梁单元、板壳单元、实体元以及非线性缝隙单元  混凝土单元，包括双向加强筋混凝土  加强筋以及加强盒段分析  ...
