PD42使用手册VIP免费

PD42使用手册_第1页
1/54
PD42使用手册_第2页
2/54
PD42使用手册_第3页
3/54

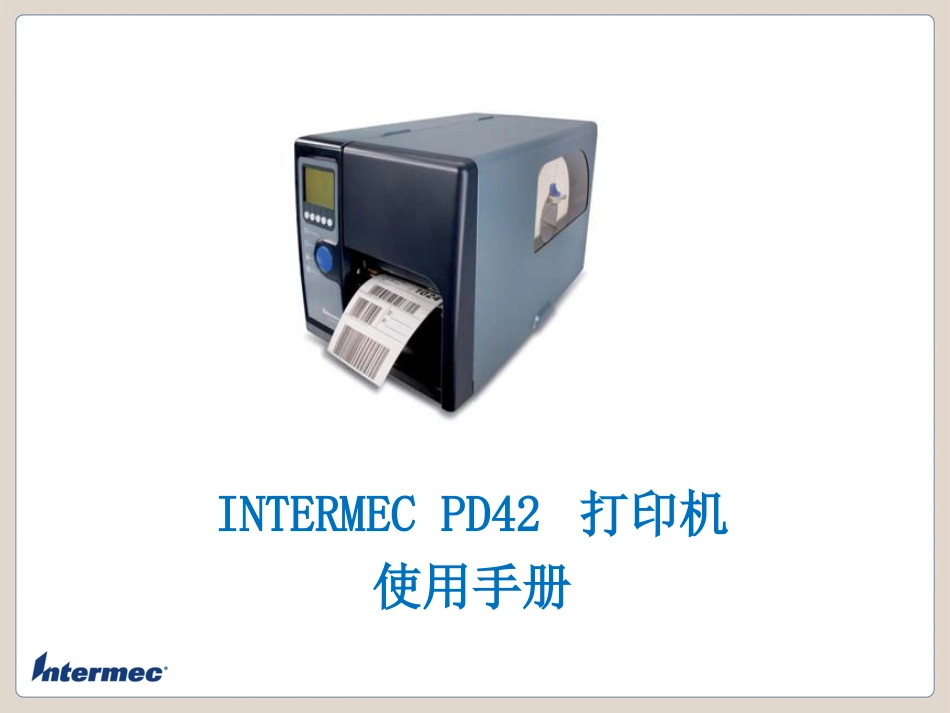

INTERMECPD42打印机使用手册PD42简介•同类产品中最佳的性能与品质•金属底板与外壳、出色的机械结构•人性化的设计,便捷的一键式操作•可应用XML,支持ERP环境•多语言功能,适应主机环境的变化•支持下载的Unicode字体PD42的结构PD42打印头压力的调整•调整PD42打印头的压力要调整打印头上两个旋钮。顺时针加大压力,逆时针减少压力。•如需要恢复出厂设置,请将调整螺丝顺时针调到底部,再逆时针反转9圈即可打印头接触面调整•调整打印头上的两颗锣丝可调整打印头与打印介质的接触面,能有效改善打印质量。•调整时应尽量小心,因为锣丝每转一圈相当于打印头偏移了0.55mm•调整时注意两边都要对应的调打印头压力平衡调整•调整打印头压力对于改善标签的打印质量十分有帮助•如右图所示,打印头上方的压力平衡盒可以左右移动碳带拉力的调整•在碳带供应和回收轴上有四级压力调试装置。•顺时针调整增大拉力,逆时针调整减小拉力。PD42前控制面板---按键菜单进入/退出键---按一下进入打印机设置菜单。按一下退出设置菜单,但不保存任何更改暂停键---暂停任何打印任务,但会先执行完在缓存中的打印任务走纸键---按一下出一张标签,如用连续纸,走纸长度与打印机设置有关测纸键---执行走纸测试操作,打印机会把测得的介质参数保存在打印机中系统/错误信息键---显示系统信息(通讯端口的参数)和错误信息菜单进入/退出键暂停键走纸键测纸键系统/错误信息PD42前控制面板---按键•PD42前控制面板上共有6个键,除中间蓝色的按键是打印键(在运行定制程序时,按一下就打一张用户定制的标签,在一般情况下就出空白标签)。•其它五个键都是复合多用键,在不同的菜单下,会代表不同的功能,具体看右图PD42前控制面板---指示灯•电源指示灯---当打印机上电后,亮常绿•通讯/准备灯---无数据交换时,亮常绿。有数据交换时,绿灯快闪。•错误灯---正常情况下,不亮灯。打印机发生任何错误或中断程序时,红灯闪。•IRI---当打印机已准备好打印时,此灯常亮蓝灯。当打印机还不能正常工作时(如介质没装好,打印头没合上,参数不正确等),慢闪蓝灯。电源指示灯通讯/准备灯错误灯已准备好PD42打印机的安装•安装介质•按箭头方向拉出扳手并逆时钟旋转即可打开打印头。•装入介质并按介质路径图安装。介质安装路径图贴在打印机的上翻盖内側PD42打印机的安装•内外碳的选择如右图所示,在碳带供应轴的上方有一个开关。用外碳色带时把开关拨到“Inkout”标识处,用内碳色带时,把开关拨到“Inkin”标识处。PD42打印机的安装•开机后,首先确定打印机关于介质的参数与你的介质相符。•打印自检标签---先关闭电源,按住蓝色的打印键再开机,过十秒后,打印机进入测试模式,并且三个灯会一起闪,这时侯放开打印键,打印机会打印出本机的参数。打印自检标签的同时也会执行测纸的功能。如何安装驱动•先下载或在随机光碟中安Intermec打印机驱动INTERDRIVER7•系统回自动在PC的C:盘下建立一个Intermec的文件夹并把驱动文件保存在这个文件夹里如何安装驱动•在WINDOWS的“打印机和传真中选添加打印机如何安装驱动•选择正确的安装路径如何安装驱动•选择正确的打印机型号来安装PD42菜单键的使用PD42打印机的设置•PD42打印机菜单如右图所示是一个循环可选菜单•按键进入菜单后,第一个选项是“SER-COM,UART1”,按>键看下一个,依次是:•“NET-COM,NET1”•“COM”•“NETWORK”•“EMULATION”•“FEEDADJ”•“MEDIA”•“PRINTDEFS”SER-COM,UART1串口设置•在看到“SER-COM,UART1”选项时按键进入串口设置子菜单设置串口参数。•串口默认设置•波特率:9600•数据位:8•校验位:无•停止位:1•流量控制:RTS/CTS•在串口通讯中,只有主机跟终端的参数一致才能够连接上NET-COM,NET1虚拟网口•这个菜单选项主要是在SNMP管理时设置CR/LF结束字符COM打印机介面设置•如右图菜单树所示,在COM下有两个选项INTERFACE(介面)和USBKEYBOARD(USB键盘)•按进入INTERFACE可以见到有两个选项USBDEVICE(USB外设)和IEEE1284(并口),默认是USBDEVICE。•这个选项就是让用户选择用USB口还是并口与主机相...
