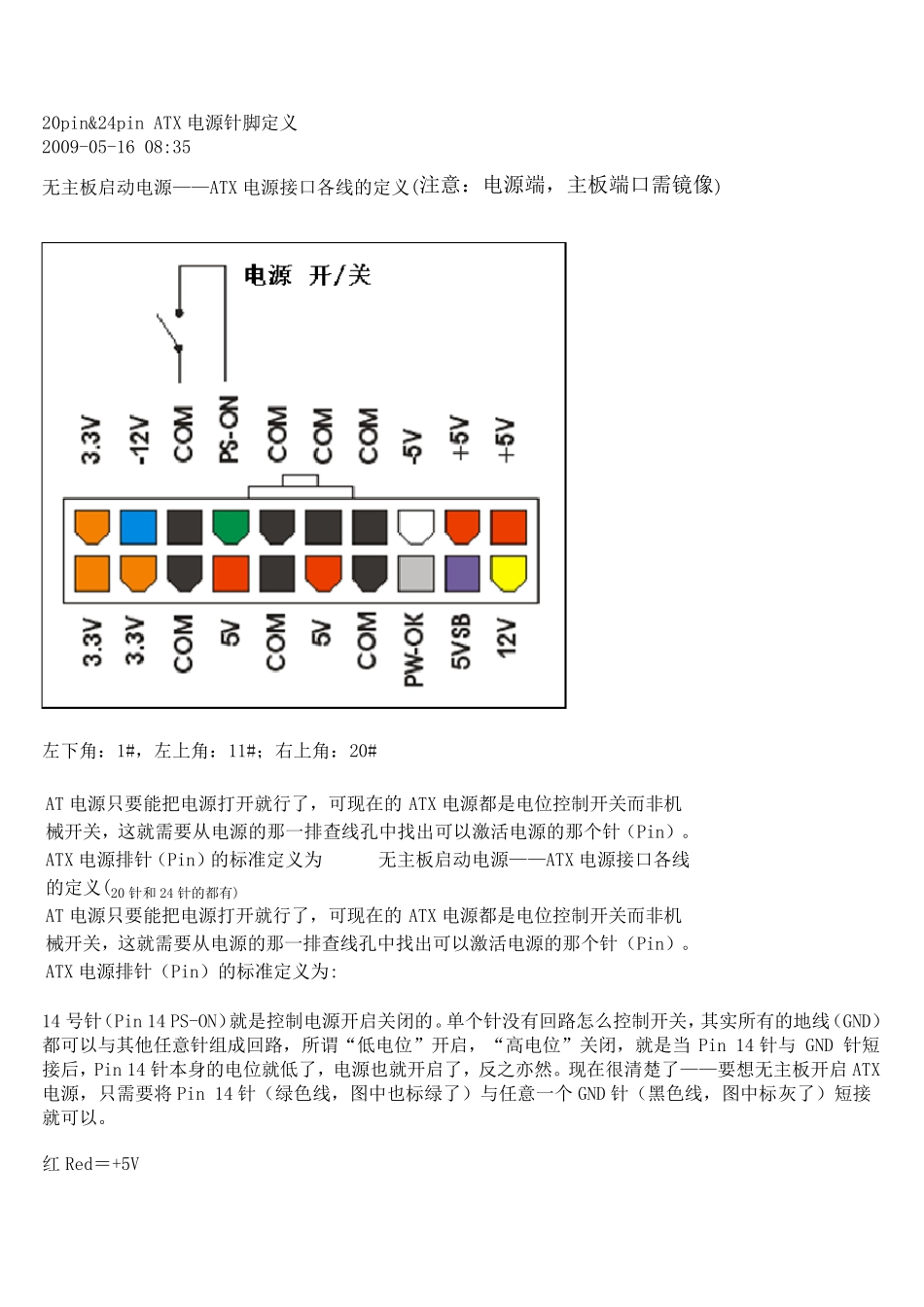

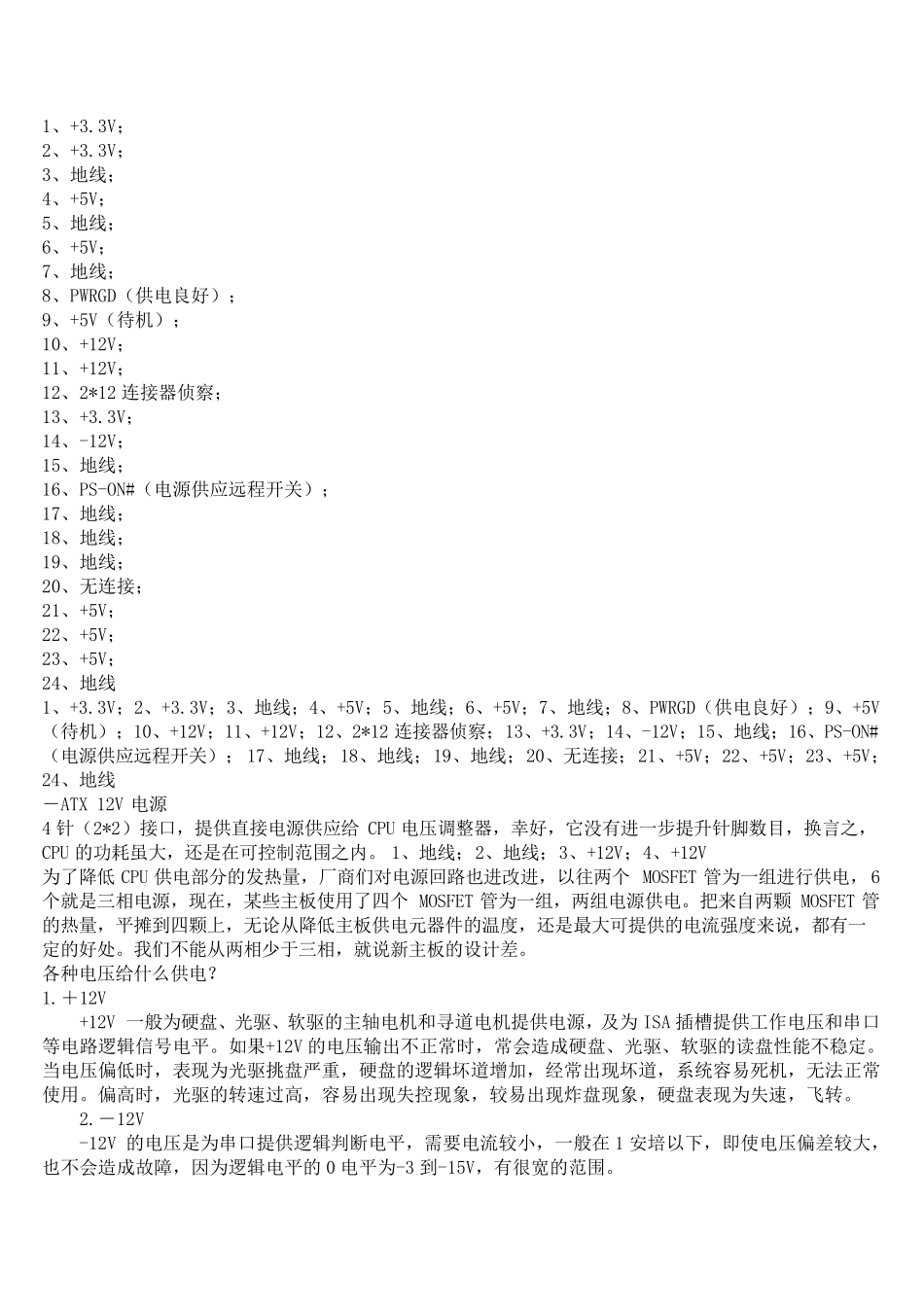

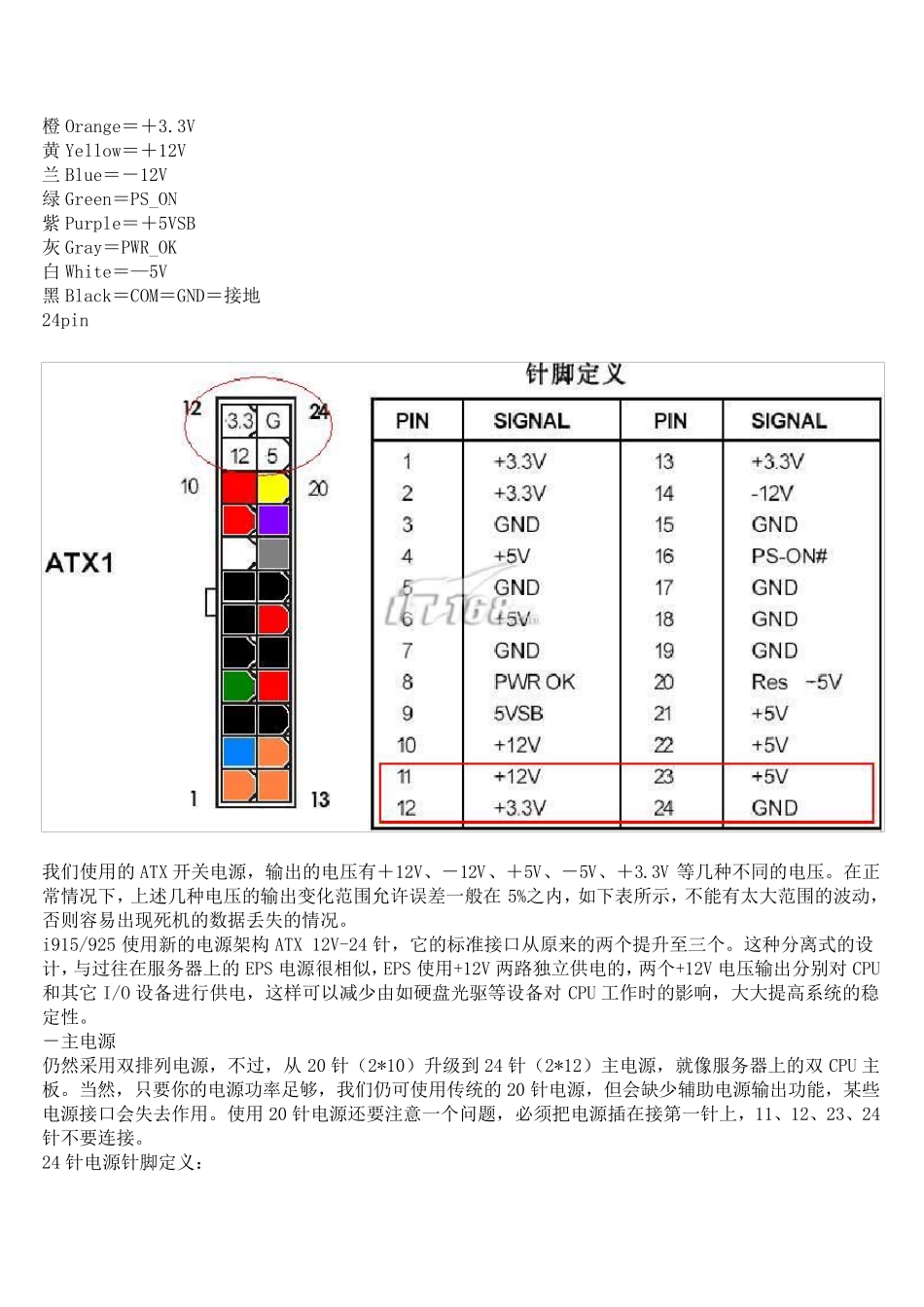

20pin&24pin ATX 电源针脚定义 2009-05-16 08:35 无主板启动电源——ATX 电源接口各线的定义(注意：电源端，主板端口需镜像) 左下角：1#，左上角：11#；右上角：20# AT 电源只要能把电源打开就行了，可现在的 ATX 电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。 ATX 电源排针（Pin）的标准定义为 无主板启动电源——ATX 电源接口各线的定义(20 针和 24 针的都有) AT 电源只要能把电源打开就行了，可现在的 ATX 电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。 ATX 电源排针（Pin）的标准定义为: 14 号针（Pin 14 PS-ON）就是控制电源开启关闭的。单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当 Pin 14 针与 GND 针短接后，Pin 14 针本身的电位就低了，电源也就开启了，反之亦然。现在很清楚了——要想无主板开启ATX电源，只需要将 Pin 14 针（绿色线，图中也标绿了）与任意一个 GND 针（黑色线，图中标灰了）短接就可以。 红 Red＝+5V 橙Orange＝＋3.3V 黄Yellow＝＋12V 兰Blue＝－12V 绿Green＝PS_ON 紫Purple＝＋5VSB 灰Gray＝PWR_OK 白White＝—5V 黑 Black＝COM＝GND＝接地 24pin 我们使用的 ATX 开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V 等几种不同的电压。在正常情况下，上述几种电压的输出变化范围允许误差一般在 5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。 i915/925 使用新的电源架构 ATX 12V-24 针，它的标准接口从原来的两个提升至三个。这种分离式的设计，与过往在服务器上的 EPS 电源很相似，EPS 使用+12V 两路独立供电的，两个+12V 电压输出分别对 CPU和其它 I/O 设备进行供电，这样可以减少由如硬盘光驱等设备对 CPU 工作时的影响，大大提高系统的稳定性。 －主电源 仍然采用双排列电源，不过，从 20 针（2*10）升级到24 针（2*12）主电源，就像服务器上的双CPU 主板。当然，只要你的电源功率足够 ，我们仍可使用传 统的 20 针电源，但 会 缺 少辅 助 电源输出功能，某 些电源接口会 失去 作用。使用 20 针电源还 要注 意 一个问 题 ，必 须 把 电源插 在接第 一针上，11、1...
