220kV线路间隔二次回路调试手册(第二章)

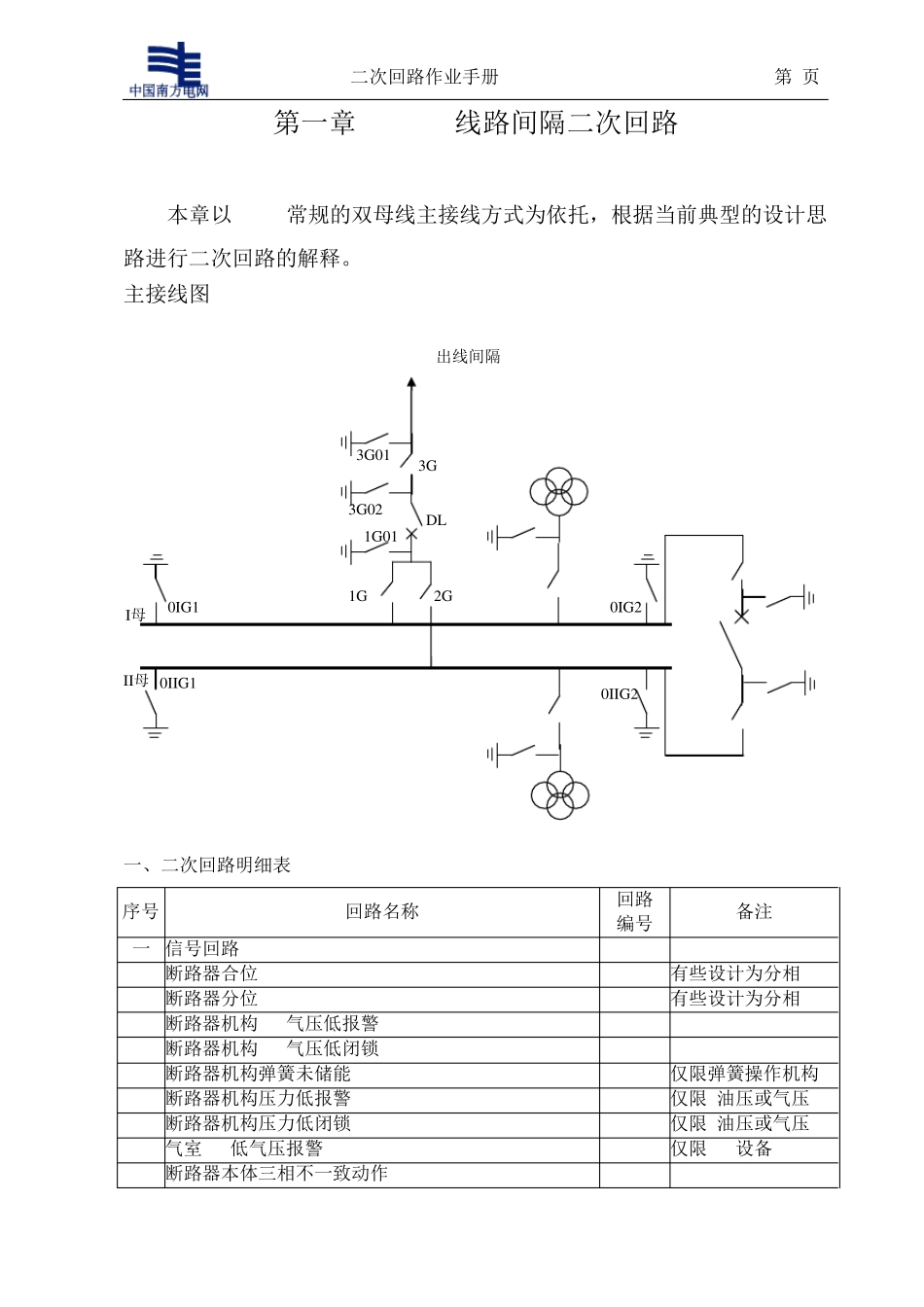

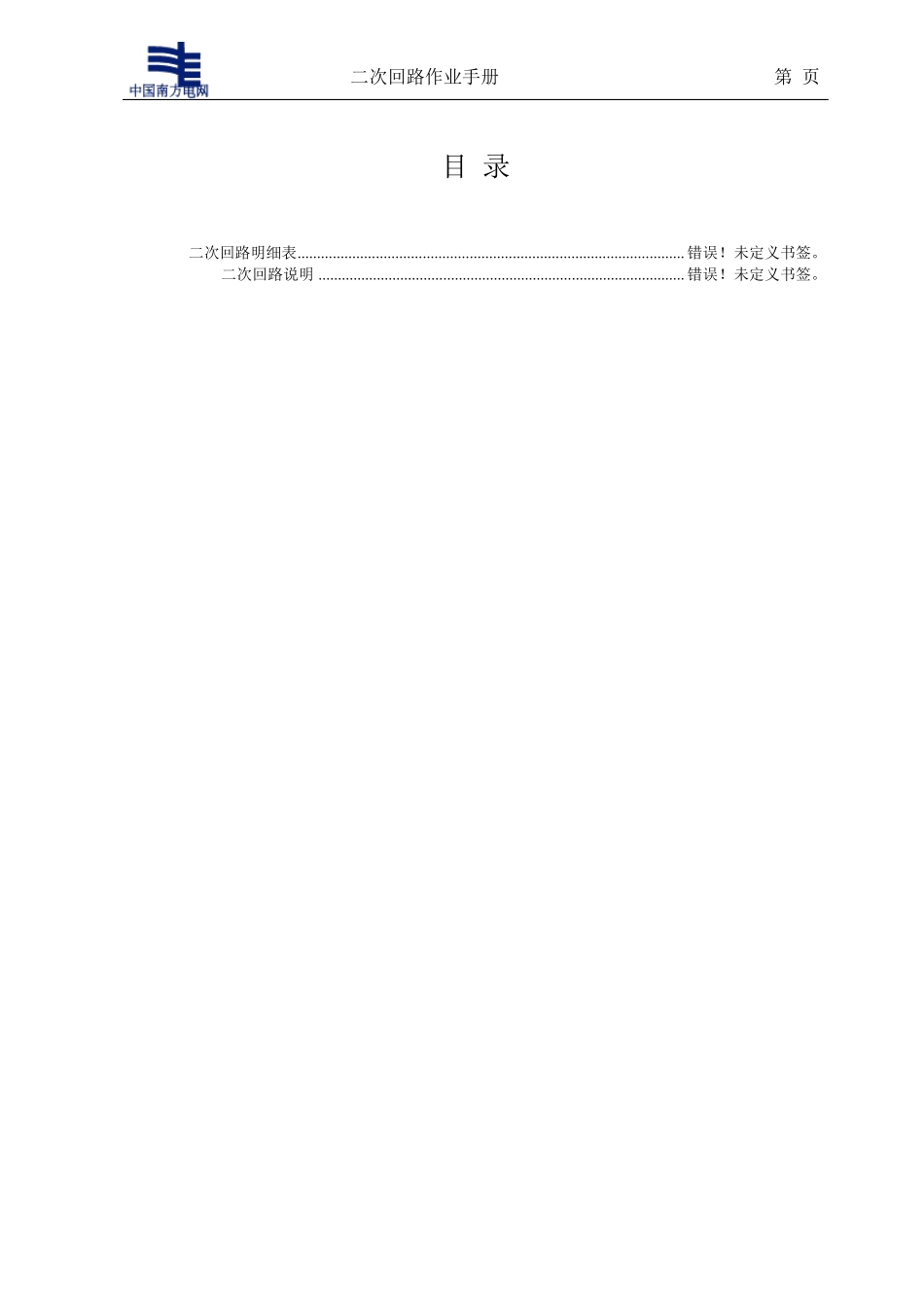

二次回路作业手册 第1页 目 录 I. 二次回路明细表 ................................................................................................... 错误！未定义书签。 II. 二次回路说明 .............................................................................................. 错误！未定义书签。 二次回路作业手册 第2页 第一章 220kV 线路间隔二次回路 本章以220kV常规的双母线主接线方式为依托，根据当前典型的设计思路进行二次回路的解释。 主接线图 一、二次回路明细表 序号 回路名称 回路 编号 备注 <一> 信号回路 1 断路器合位 有些设计为分相 2 断路器分位 有些设计为分相 3 断路器机构SF6气压低报警 4 断路器机构SF6气压低闭锁 5 断路器机构弹簧未储能 仅限弹簧操作机构 6 断路器机构压力低报警 仅限(油压或气压) 7 断路器机构压力低闭锁 仅限(油压或气压) 8 气室SF6低气压报警 仅限GIS设备 9 断路器本体三相不一致动作 I母 II母 0IG1 0IG2 0IIG1 0IIG2 3G02 3G01 3G 1G 2G 1G01 DL 220kV出线间隔 二次回路作业手册 第3页 10 断路器操作机构远方/就地把手信号 11 断路器机构电机电源空开跳闸 12 断路器机构加热、照明空开跳闸 13 I母隔离开关位置 14 II母隔离开关位置 15 线路隔离开关位置 16 旁路隔离开关位置 17 线路侧接地刀闸位置 18 断路器侧接地刀闸位置 19 母线侧接地刀闸位置 20 线路不带电 21 隔离开关操作机构远方/就地把手信号 线刀、母刀 22 隔离开关操作机构电机过热 23 隔离开关操作机构电机断相保护器动作 24 隔离开关操作机构电源故障 25 线路主I/主II保护动作 线路保护 26 线路主I/主II保护装置告警（闭锁保护/不闭锁保护） 线路保护 27 线路保护重合闸动作 线路保护或辅助保护 28 线路主I/主II保护装置失电 线路保护 29 断路器保护装置失电/告警 辅助保护 30 断路器保护失灵启动 辅助保护 31 断路器保护装置动作 辅助保护 32 断路器保护三相不一致动作 辅助保护 33 断路器操作箱第一组/第二组控制回路断线 操作箱 34 断路器操作箱第一组/第二组电源断线 操作箱 35 断路器机构压力降低禁止重合闸 操作箱 36 断路器机构压力降低禁止合闸 操作箱 37 断路器机构压力降低禁止分闸 操作箱 38 断路器机构SF6压力降低禁止操作 操作箱 39 断路器操作箱第...
