220V直流系统计算书

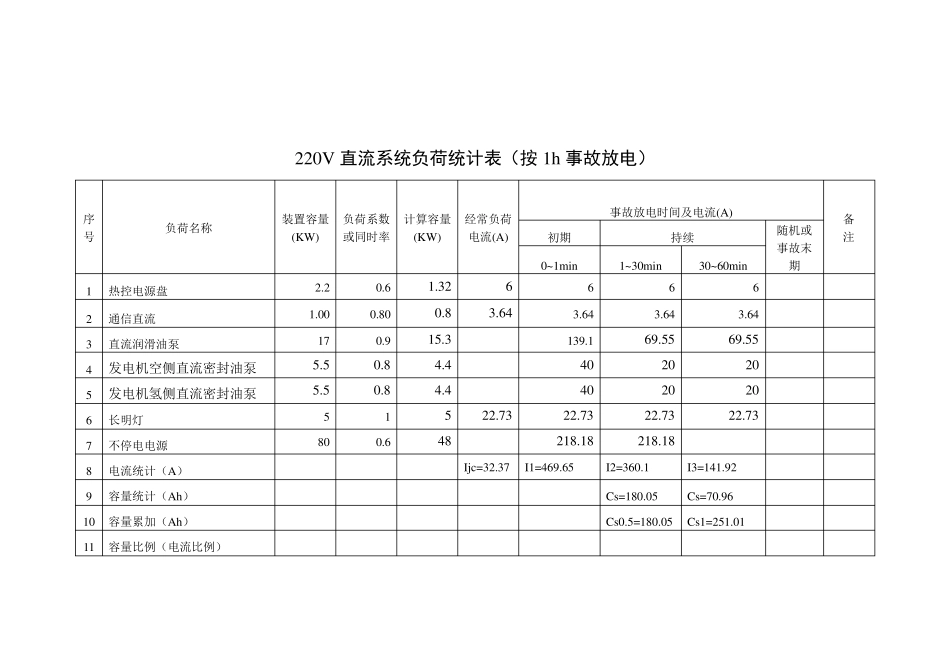

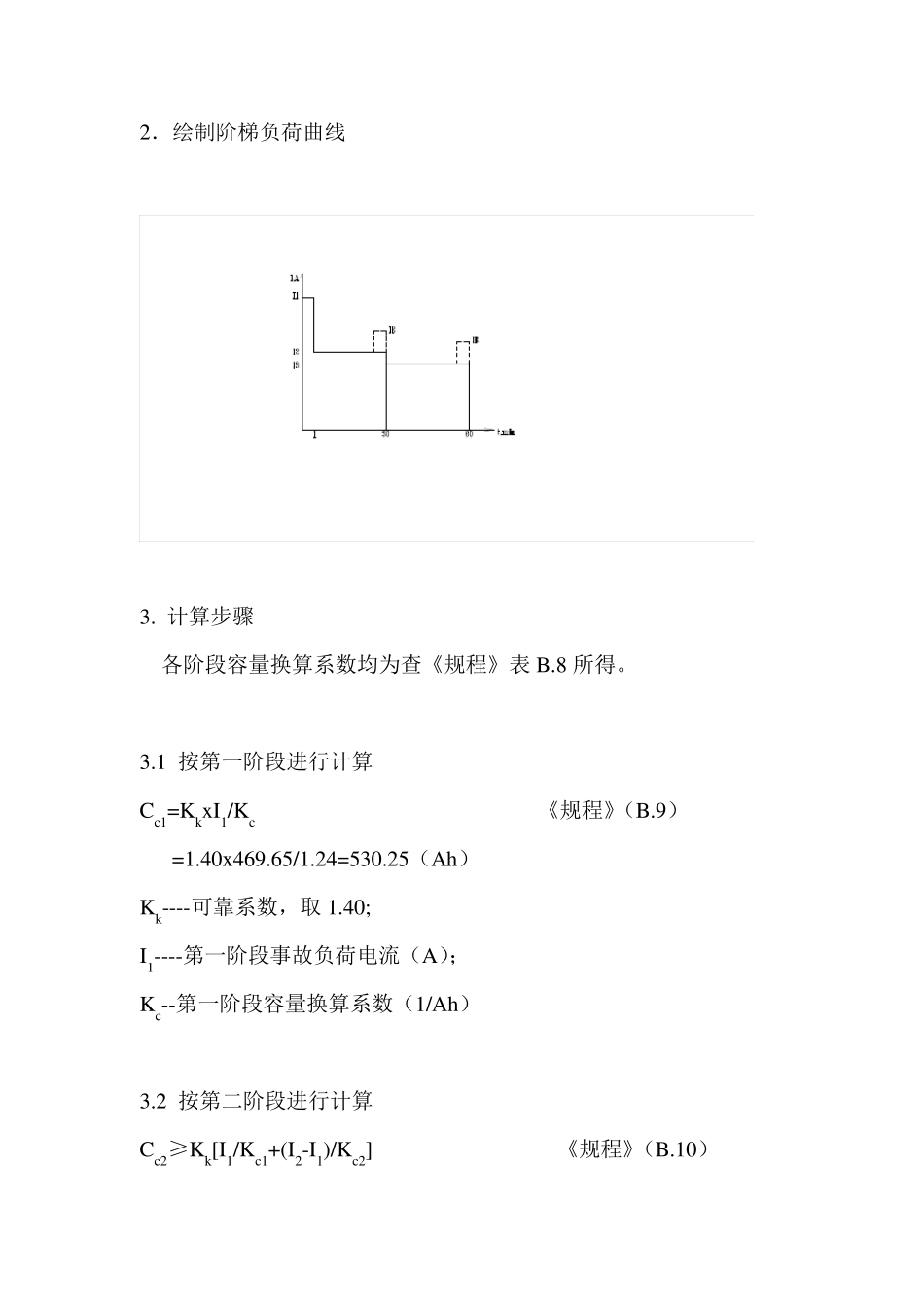

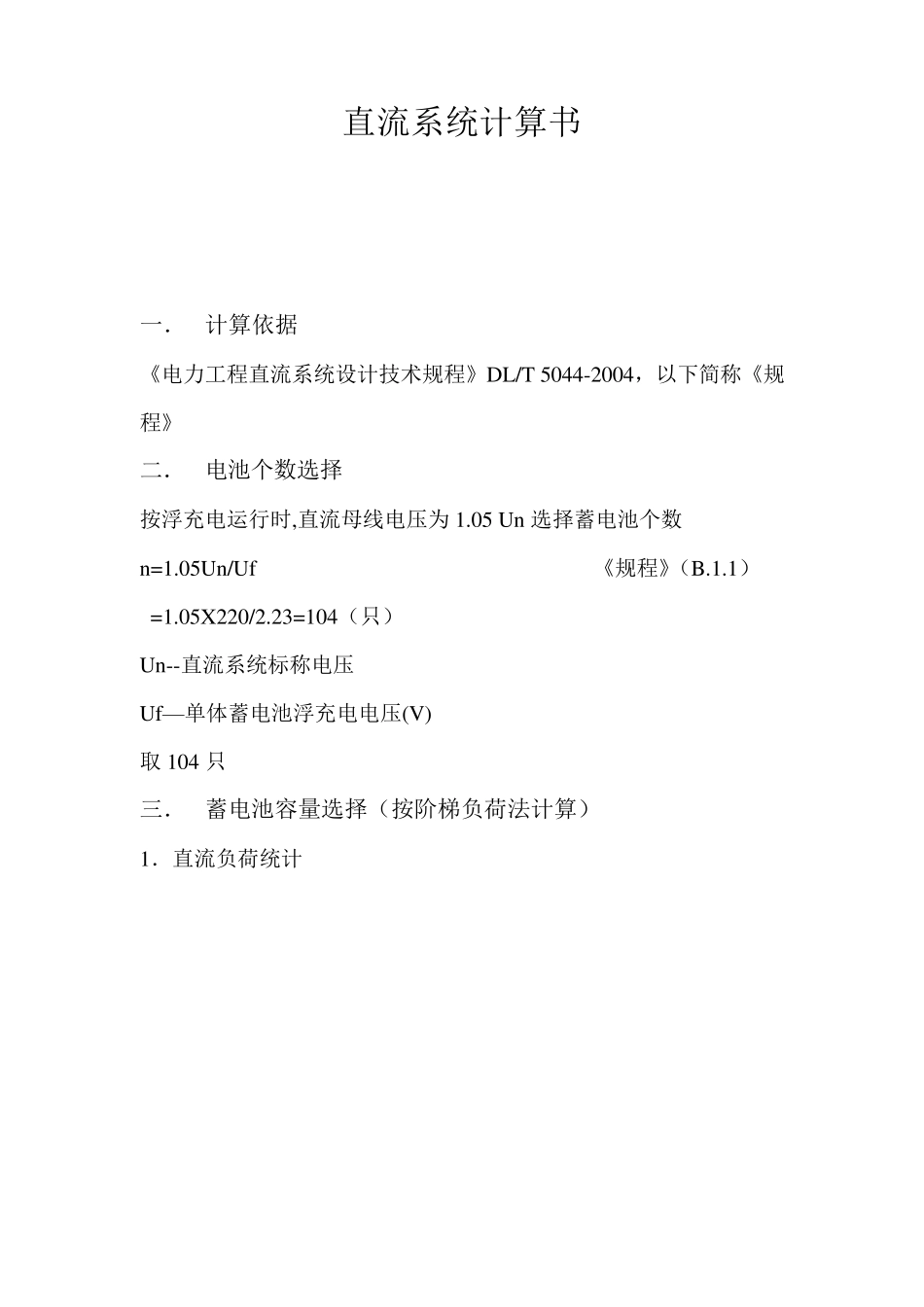

直流系统计算书 一． 计算依据 《电力工程直流系统设计技术规程》DL/T 5044-2004，以下简称《规程》 二． 电池个数选择 按浮充电运行时,直流母线电压为 1.05 Un 选择蓄电池个数 n =1.05Un /Uf 《规程》（B.1.1） =1.05X220/2.23=104（只） Un --直流系统标称电压 Uf—单体蓄电池浮充电电压(V) 取 104 只 三． 蓄电池容量选择（按阶梯负荷法计算） 1．直流负荷统计 220V 直流系统负荷统计表（按1h 事故放电） 序号 负荷名称 装置容量(KW) 负荷系数 或同时率 计算容量(KW) 经常负荷电流(A) 事故放电时间及电流(A) 备 注 初期 持续 随机或事故末期 0~1min 1~30min 30~60min 1 热控电源盘 2.2 0.6 1.32 6 6 6 6 2 通信直流 1.00 0.80 0.8 3.64 3.64 3.64 3.64 3 直流润滑油泵 17 0.9 15.3 139.1 69.55 69.55 4 发电机空侧直流密封油泵 5.5 0.8 4.4 40 20 20 5 发电机氢侧直流密封油泵 5.5 0.8 4.4 40 20 20 6 长明灯 5 1 5 22.73 22.73 22.73 22.73 7 不停电电源 80 0.6 48 218.18 218.18 8 电流统计（A） Ijc=32.37 I1=469.65 I2=360.1 I3=141.92 9 容量统计（Ah） Cs=180.05 Cs=70.96 10 容量累加（Ah） Cs0.5=180.05 Cs1=251.01 11 容量比例（电流比例） 2．绘制阶梯负荷曲线 3. 计算步骤 各阶段容量换算系数均为查《规程》表B.8 所得。 3.1 按第一阶段进行计算 Cc1=KkxI1/Kc 《规程》（B.9） =1.40x469.65/1.24=530.25（Ah） Kk----可靠系数，取1.40; I1----第一阶段事故负荷电流（A）； Kc--第一阶段容量换算系数（1/Ah） 3.2 按第二阶段进行计算 Cc2≥Kk[I1/Kc1+(I2-I1)/Kc2] 《规程》（B.10） =1.4x[469.65÷0.78+（360.1-469.65）÷0.8] =651.25（Ah） I2----第二阶段事故负荷电流（A）； Kc2--第二阶段容量换算系数（1/Ah） 3.3 按第三阶段进行计算 Cc3=Kk[I1/Kc1+(I2-I1)/Kc2+(I3-I2)/Kc3] 《规程》（B.11） =1.4x[469.65÷ 0.54+（360.1-469.65）÷0.558+（141.92-360.1）÷0.78] =551.15（Ah） I3----第二阶段事故负荷电流（A）； Kc3--第二阶段容量换算系数（1/Ah） 3.5 容量选择：Cc2> Cc3， Cc2 =651.25（Ah）> Cc1，取大者，即为蓄电池的计算容量。 选择蓄电池容量为800Ah，104 只，2V。 四、充电设备的选择 4.1 充电设备额定电流选择 充电设备（兼作浮充电用）的...
