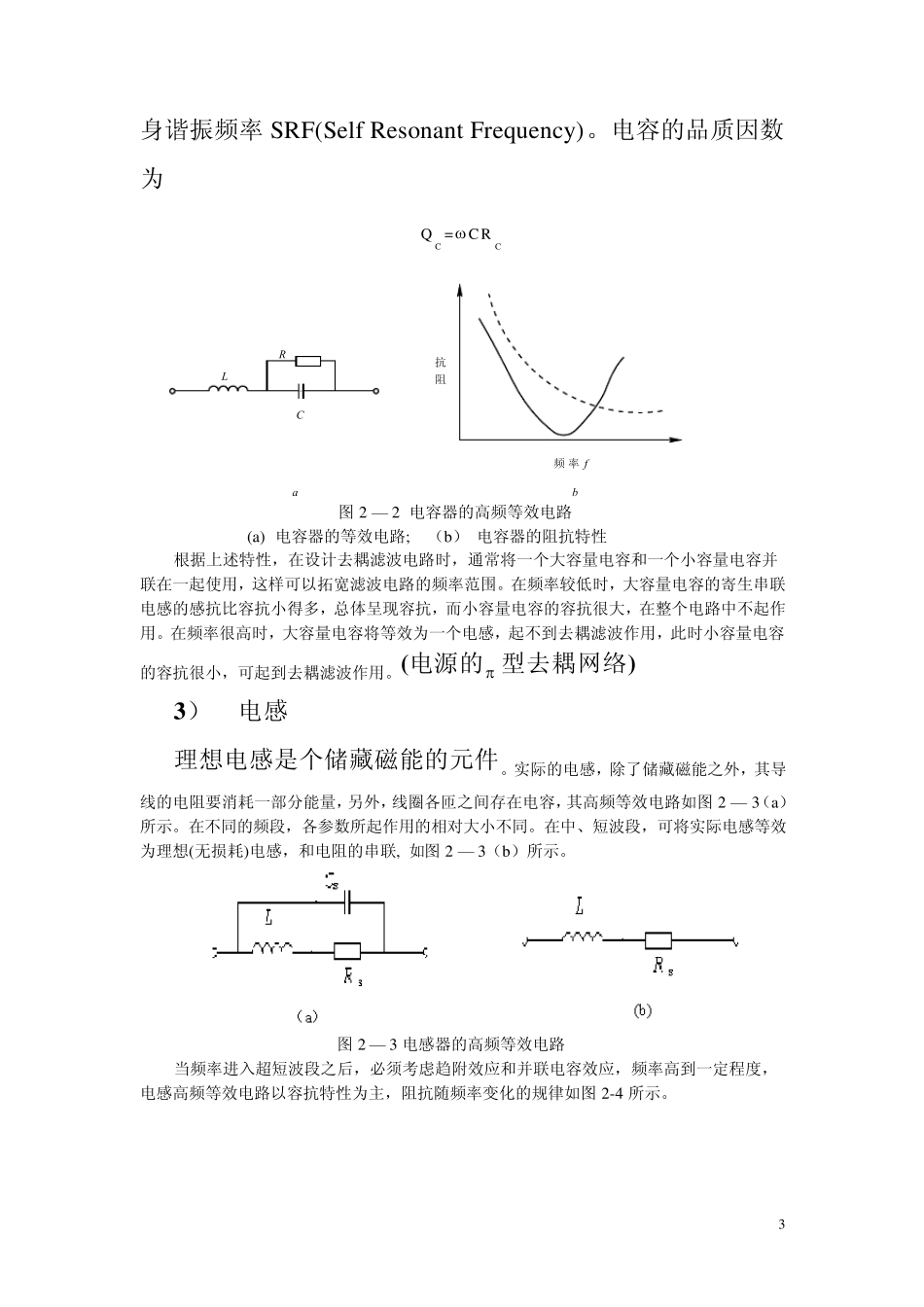

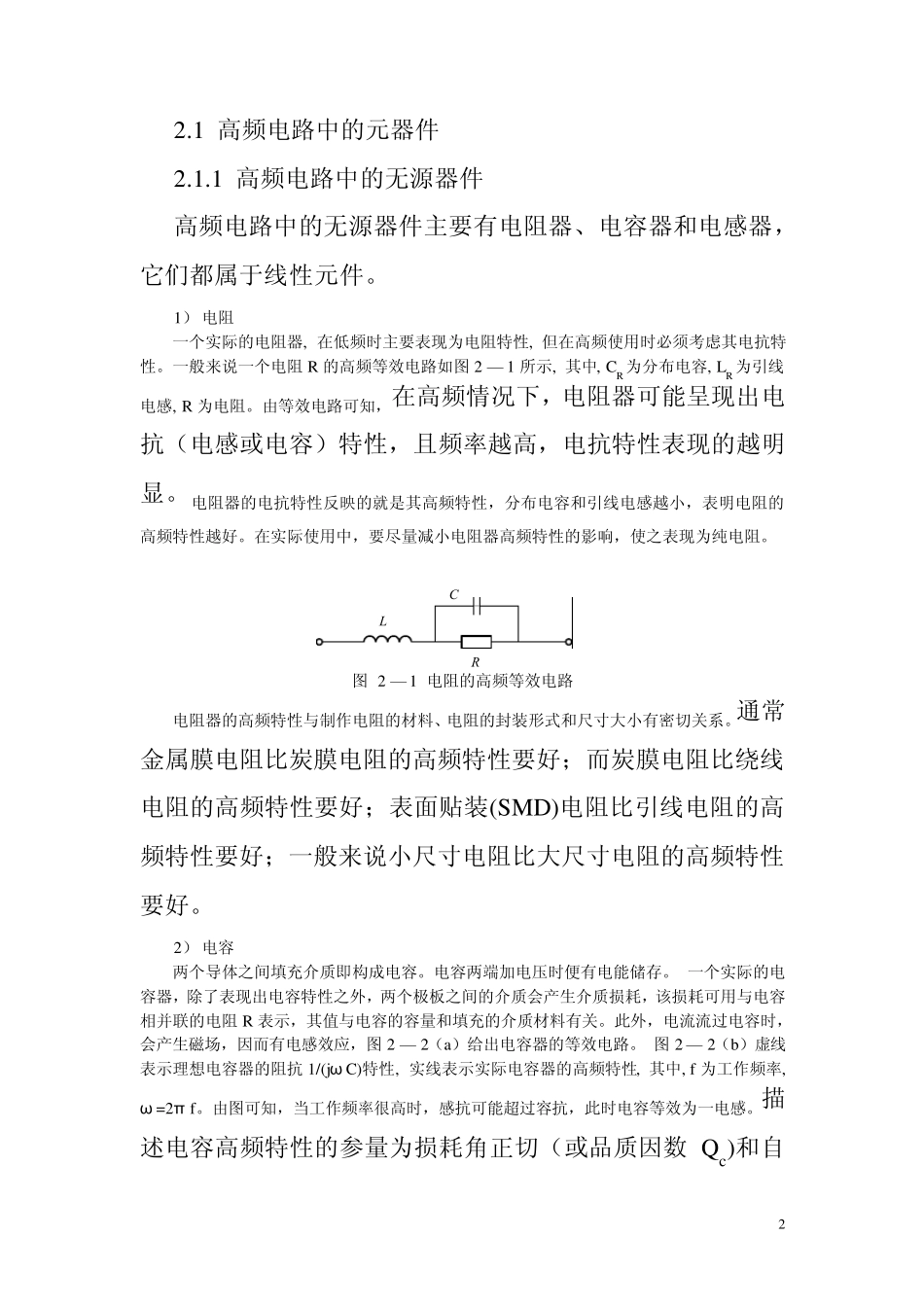

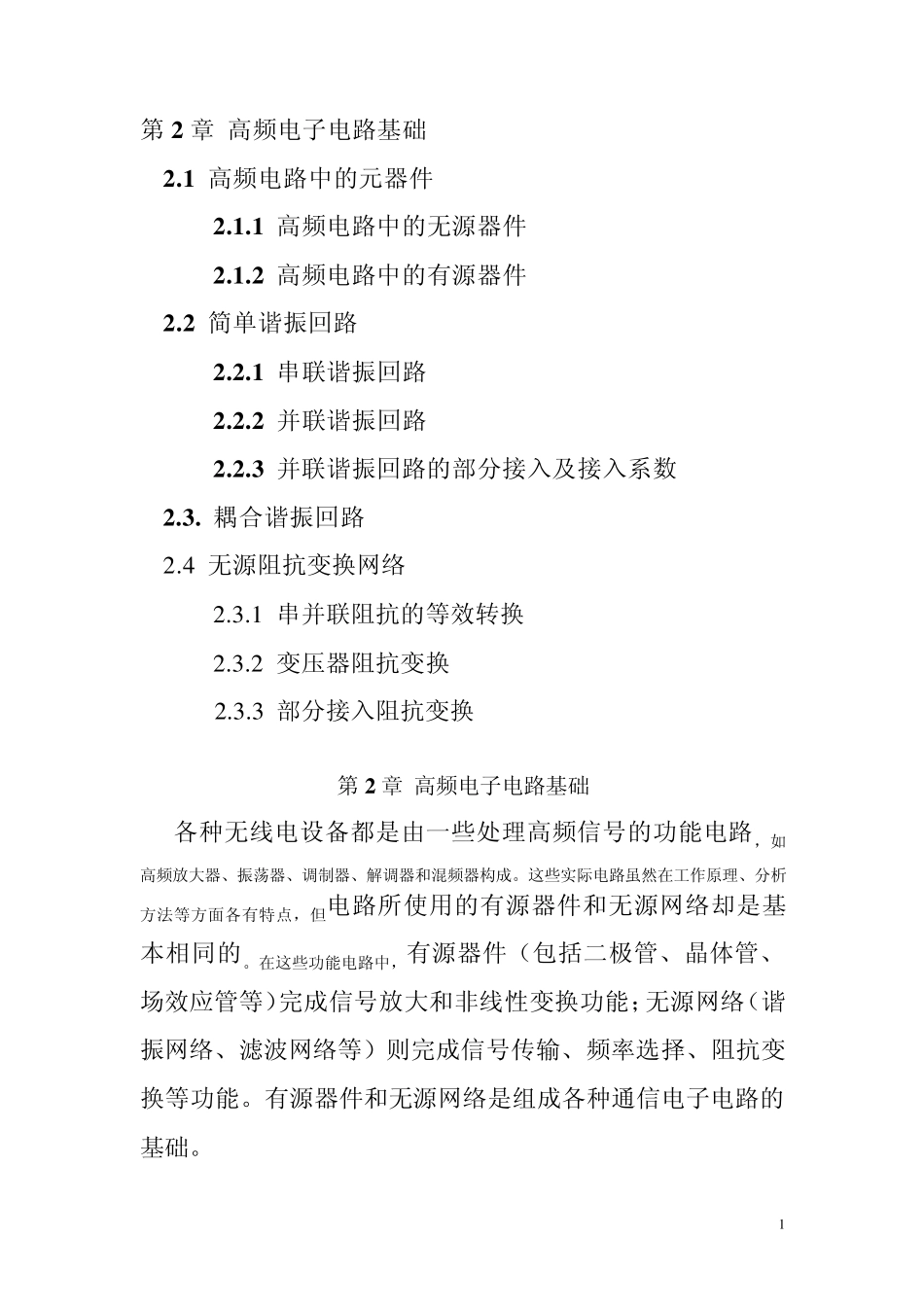

1 第2 章 高频电子电路基础 2 .1 高频电路中的元器件 2 .1 .1 高频电路中的无源器件 2 .1 .2 高频电路中的有源器件 2 .2 简单谐振回路 2 .2 .1 串联谐振回路 2 .2 .2 并联谐振回路 2 .2 .3 并联谐振回路的部分接入及接入系数 2 .3 . 耦合谐振回路 2 .4 无源阻抗变换网络 2 .3 .1 串并联阻抗的等效转换 2 .3 .2 变压器阻抗变换 2 .3 .3 部分接入阻抗变换 第2 章 高频电子电路基础 各种无线电设备都是由一些处理高频信号的功能电路，如高频放大器、振荡器、调制器、解调器和混频器构成。这些实际电路虽然在工作原理、分析方法等方面各有特点，但电路所使用的有源器件和无源网络却是基本相同的。在这些功能电路中，有源器件（包括二极管、晶体管、场效应管等）完成信号放大和非线性变换功能；无源网络（谐振网络、滤波网络等）则完成信号传输、频率选择、阻抗变换等功能。有源器件和无源网络是组成各种通信电子电路的基础。 2 2.1 高频电路中的元器件 2.1.1 高频电路中的无源器件 高频电路中的无源器件主要有电阻器、电容器和电感器，它们都属于线性元件。 1） 电阻 一个实际的电阻器, 在低频时主要表现为电阻特性, 但在高频使用时必须考虑其电抗特性。一般来说一个电阻R 的高频等效电路如图 2 — 1 所示, 其中, CR为分布电容, LR为引线电感, R 为电阻。由等效电路可知，在高频情况下，电阻器可能呈现出电抗（电感或电容）特性，且频率越高，电抗特性表现的越明显。电阻器的电抗特性反映的就是其高频特性，分布电容和引线电感越小，表明电阻的高频特性越好。在实际使用中，要尽量减小电阻器高频特性的影响，使之表现为纯电阻。 图 2 — 1 电阻的高频等效电路 电阻器的高频特性与制作电阻的材料、电阻的封装形式和尺寸大小有密切关系。通常金属膜电阻比炭膜电阻的高频特性要好；而炭膜电阻比绕线电阻的高频特性要好；表面贴装(SMD)电阻比引线电阻的高频特性要好；一般来说小尺寸电阻比大尺寸电阻的高频特性要好。 2） 电容 两个导体之间填充介质即构成电容。电容两端加电压时便有电能储存。 一个实际的电容器，除了表现出电容特性之外，两个极板之间的介质会产生介质损耗，该损耗可用与电容相并联的电阻R 表示，其值与电容的容量和填充的介质材料有关。此外，电流流过电容时，会产生磁场，因而有电感效应，图 2 — 2（a）给出电容器的等效电路。 图 2 — ...
