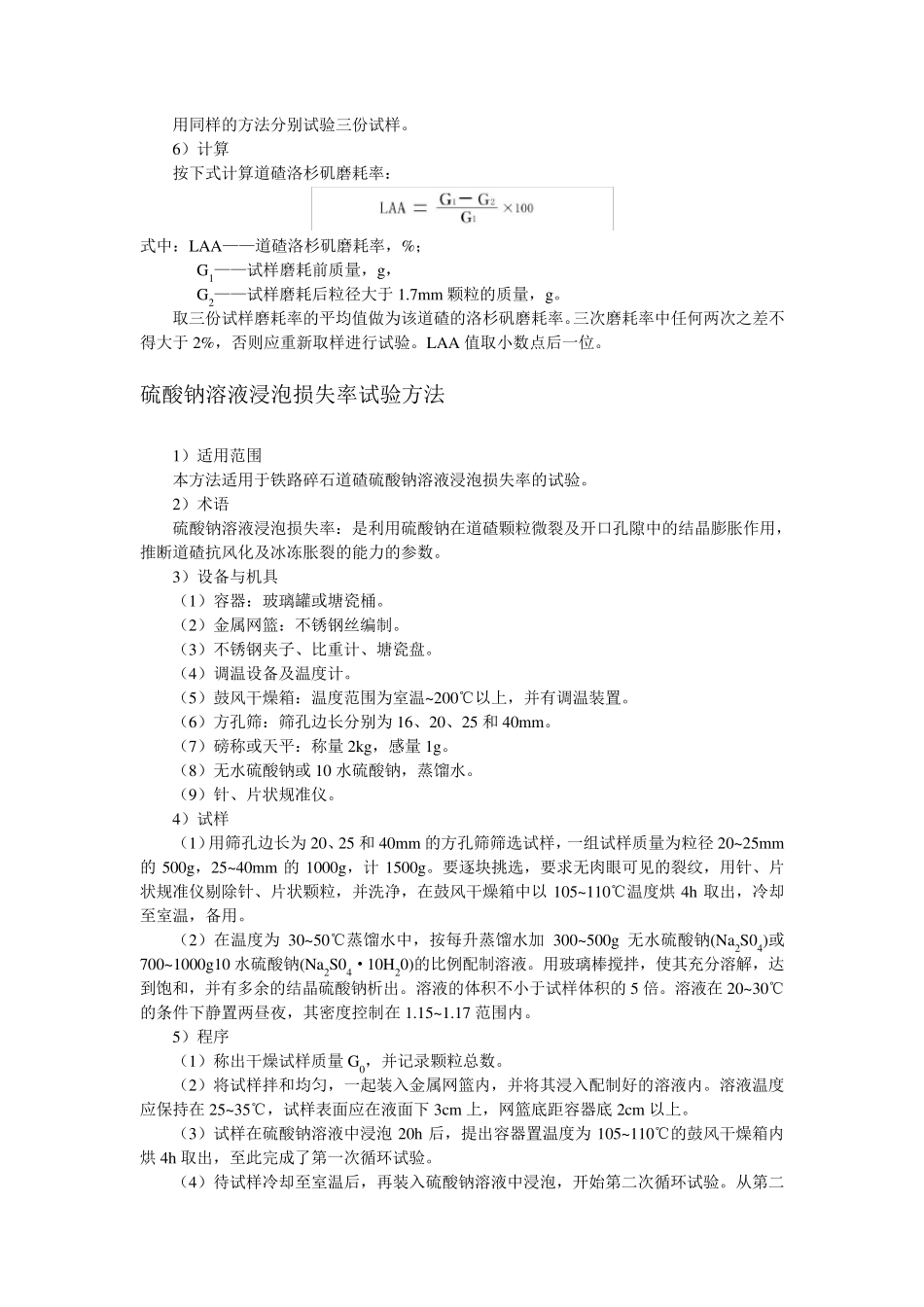

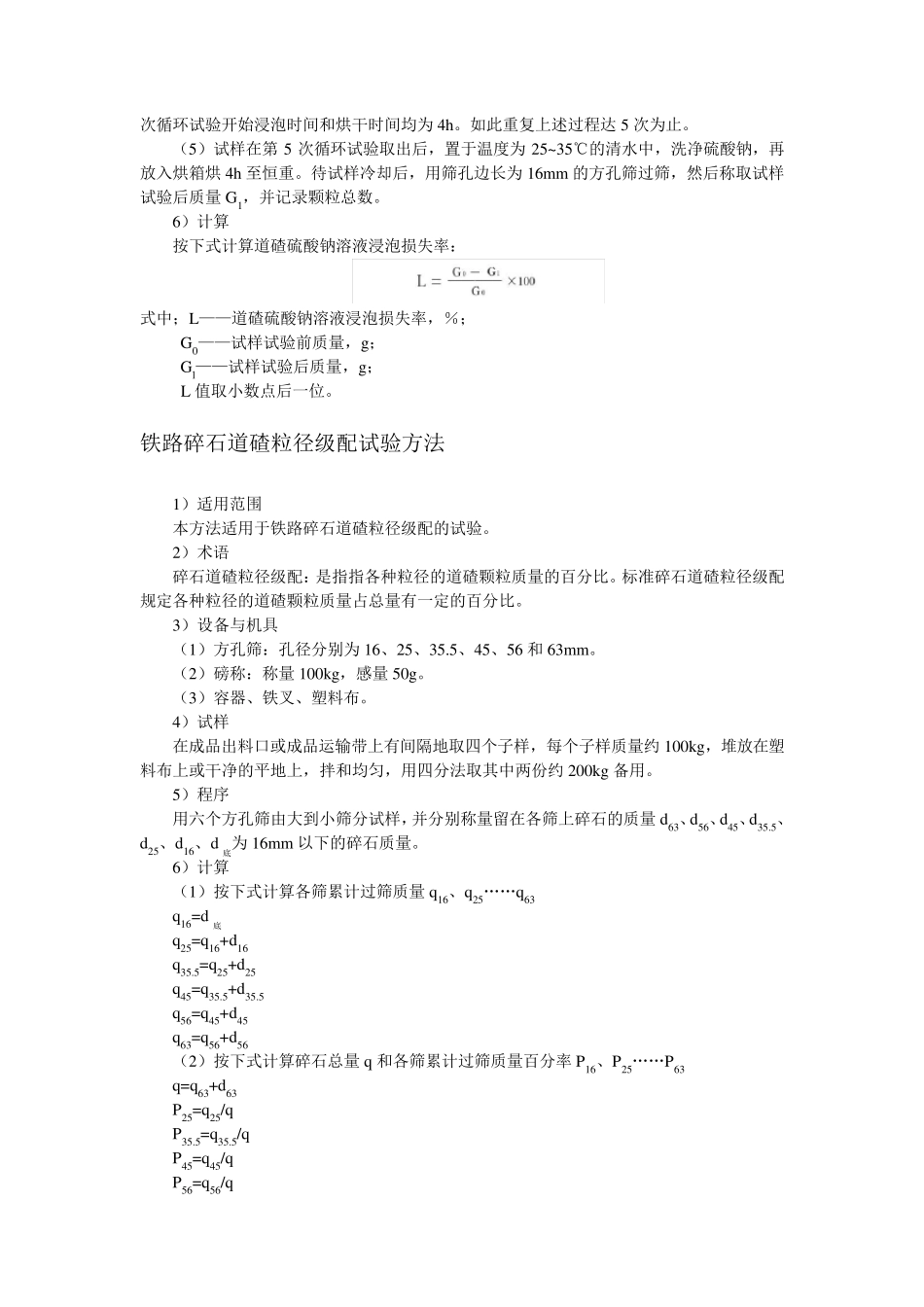

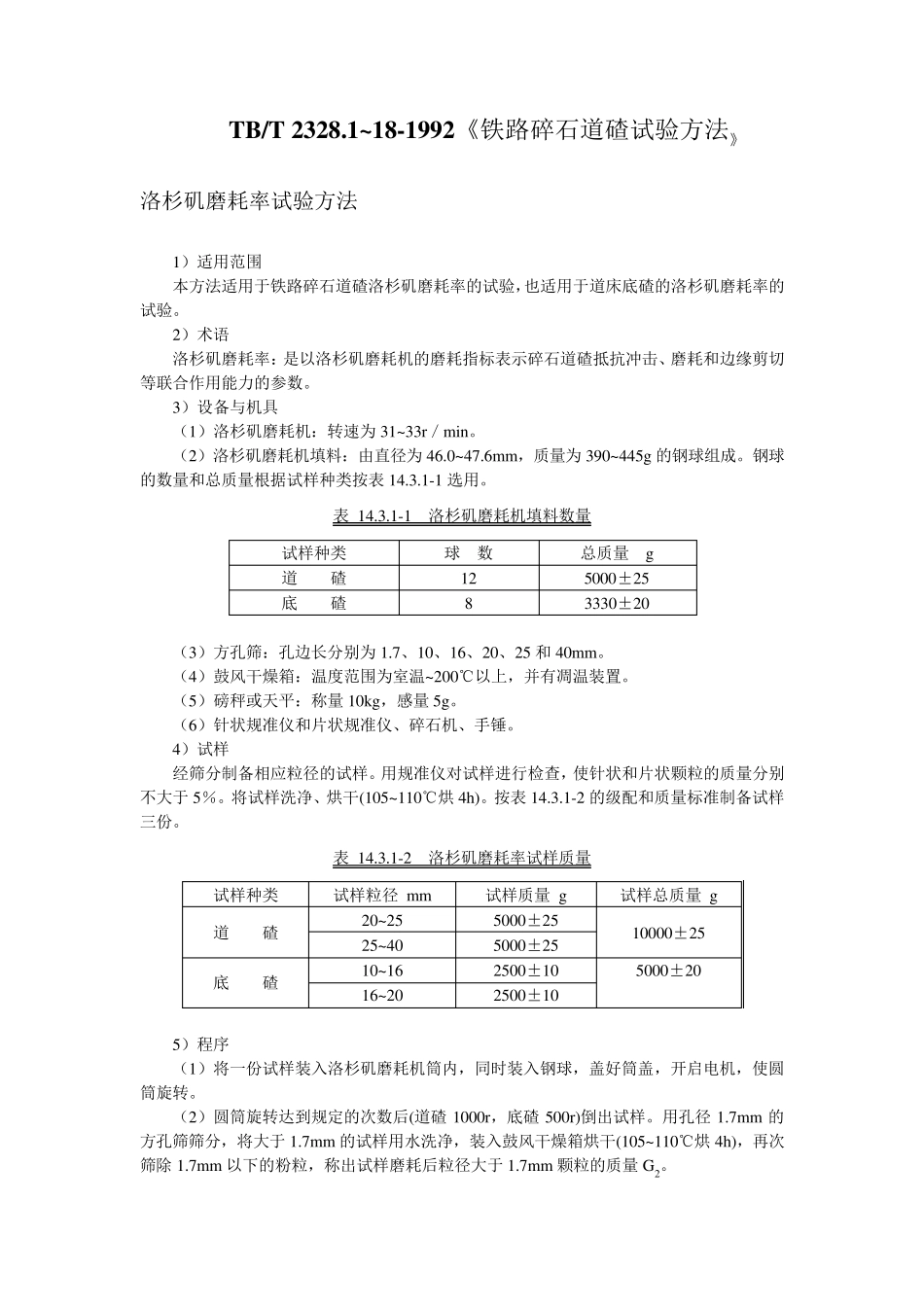

TB/T 2328.1~18-1992《铁路碎石道碴试验方法》 洛杉矶磨耗率试验方法 1）适用范围 本方法适用于铁路碎石道碴洛杉矶磨耗率的试验，也适用于道床底碴的洛杉矶磨耗率的试验。 2）术语 洛杉矶磨耗率：是以洛杉矶磨耗机的磨耗指标表示碎石道碴抵抗冲击、磨耗和边缘剪切等联合作用能力的参数。 3）设备与机具 （1）洛杉矶磨耗机：转速为31~ 33r／min。 （2）洛杉矶磨耗机填料：由直径为46.0~ 47.6mm，质量为390~ 445g 的钢球组成。钢球的数量和总质量根据试样种类按表14.3.1-1 选用。 表 14.3.1-1 洛杉矶磨耗机填料数量 试样种类 球 数 总质量 g 道 碴 12 5000±25 底 碴 8 3330±20 （3）方孔筛：孔边长分别为1.7、10、16、20、25 和40mm。 （4）鼓风干燥箱：温度范围为室温~ 200℃以上，并有凋温装置。 （5）磅秤或天平：称量10kg，感量5g。 （6）针状规准仪和片状规准仪、碎石机、手锤。 4）试样 经筛分制备相应粒径的试样。用规准仪对试样进行检查，使针状和片状颗粒的质量分别不大于5％。将试样洗净、烘干(105~ 110℃烘4h)。按表14.3.1-2 的级配和质量标准制备试样三份。 表 14.3.1-2 洛杉矶磨耗率试样质量 试样种类 试样粒径 mm 试样质量 g 试样总质量 g 道 碴 20~ 25 5000±25 10000±25 25~ 40 5000±25 底 碴 10~ 16 2500±10 5000±20 16~ 20 2500±10 5）程序 （1）将一份试样装入洛杉矶磨耗机筒内，同时装入钢球，盖好筒盖，开启电机，使圆筒旋 转。 （2）圆筒旋 转达 到 规定 的次 数后 (道碴1000r，底碴500r)倒 出 试样。用孔径1.7mm 的方孔筛筛分，将大于1.7mm 的试样用水 洗净，装入鼓风干燥箱烘干(105~ 110℃烘4h)，再 次筛除 1.7mm 以下 的粉 粒，称出 试样磨耗后 粒径大于1.7mm 颗粒的质量G2。 用同样的方法分别试验三份试样。 6）计算 按下式计算道碴洛杉矶磨耗率： 式中：LAA——道碴洛杉矶磨耗率，%； G1——试样磨耗前质量，g， G2——试样磨耗后粒径大于 1.7mm 颗粒的质量，g。 取三份试样磨耗率的平均值做为该道碴的洛杉矾磨耗率。三次磨耗率中任何两次之差不得大于 2%，否则应重新取样进行试验。LAA 值取小数点后一位。 硫酸钠溶液浸泡损失率试验方法 1）适用范围 本方法适用于铁路碎石道碴硫酸钠溶液浸泡损失率的试验。 2）术语 硫酸钠溶液浸泡损失率：是利用硫酸钠在道碴颗粒微裂及开口孔隙中的结晶膨胀作用...
