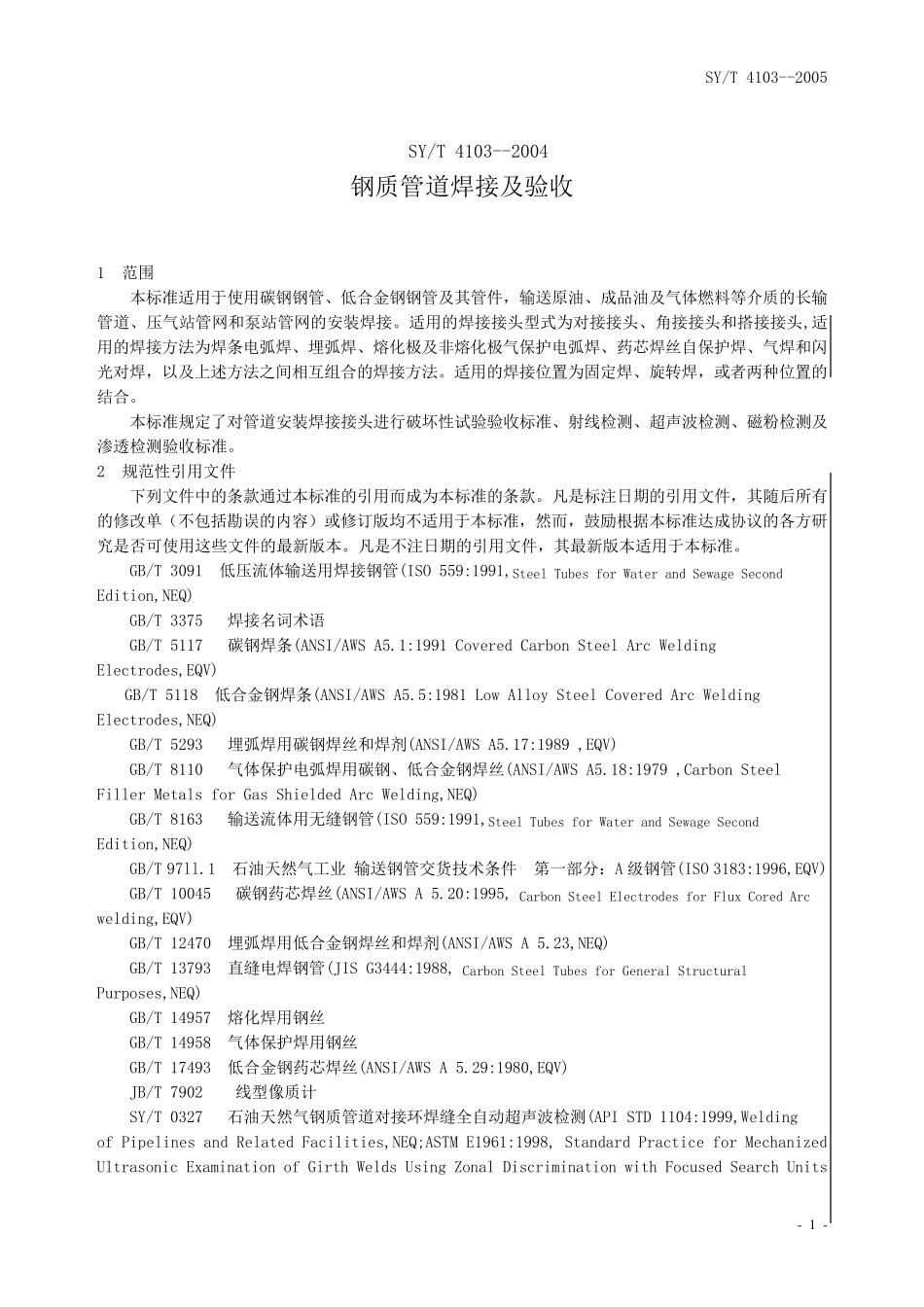

SY/T 4103--2005 - 1 - SY/T 4103--2004 钢质管道焊接及验收 1 范围 本标准适用于使用碳钢钢管、低合金钢钢管及其管件,输送原油、成品油及气体燃料等介质的长输管道、压气站管网和泵站管网的安装焊接。适用的焊接接头型式为对接接头、角接接头和搭接接头,适用的焊接方法为焊条电弧焊、埋弧焊、熔化极及非熔化极气保护电弧焊、药芯焊丝自保护焊、气焊和闪光对焊,以及上述方法之间相互组合的焊接方法。适用的焊接位置为固定焊、旋转焊,或者两种位置的结合。 本标准规定了对管道安装焊接接头进行破坏性试验验收标准、射线检测、超声波检测、磁粉检测及渗透检测验收标准。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是标注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新 版本。凡是不注日期的引用文件,其最新 版本适用于本标准。 GB/T 3091 低压流 体输送用焊接钢管(ISO 559:1991,Steel Tubes for Water and Sewage Second Edition,NEQ) GB/T 3375 焊接名 词 术 语 GB/T 5117 碳钢焊条(ANSI/AWS A5.1:1991 Covered Carbon Steel Arc Welding Electrodes,EQV) GB/T 5118 低合金钢焊条(ANSI/AWS A5.5:1981 Low Alloy Steel Covered Arc Welding Electrodes,NEQ) GB/T 5293 埋弧焊用碳钢焊丝和焊剂 (ANSI/AWS A5.17:1989 ,EQV) GB/T 8110 气体保护电弧焊用碳钢、低合金钢焊丝(ANSI/AWS A5.18:1979 ,Carbon Steel Filler Metals for Gas Shielded Arc Welding,NEQ) GB/T 8163 输送流 体用无 缝 钢管(ISO 559:1991,Steel Tubes for Water and Sewage Second Edition,NEQ) GB/T 97ll.1 石 油天 然气工 业 输送钢管交 货 技 术 条件 第 一 部 分 : A 级 钢管(ISO 3183:1996,EQV) GB/T 10045 碳钢药芯焊丝(ANSI/AWS A 5.20:1995, Carbon Steel Electrodes for Flux Cored Arc welding,EQV) GB/T 12470 埋弧焊用低合金钢焊丝和焊剂 (ANSI/AWS A 5.23,NEQ) GB/T 13793 直 缝 电焊钢管(JIS G3444:1988, Carbon Steel Tubes for General Structural Purposes,NEQ) GB/T 14957 熔化焊用钢丝 GB/T 14958 气体保护焊用钢丝 GB/T 17493 低合金钢药芯焊丝(ANSI/AWS ...
