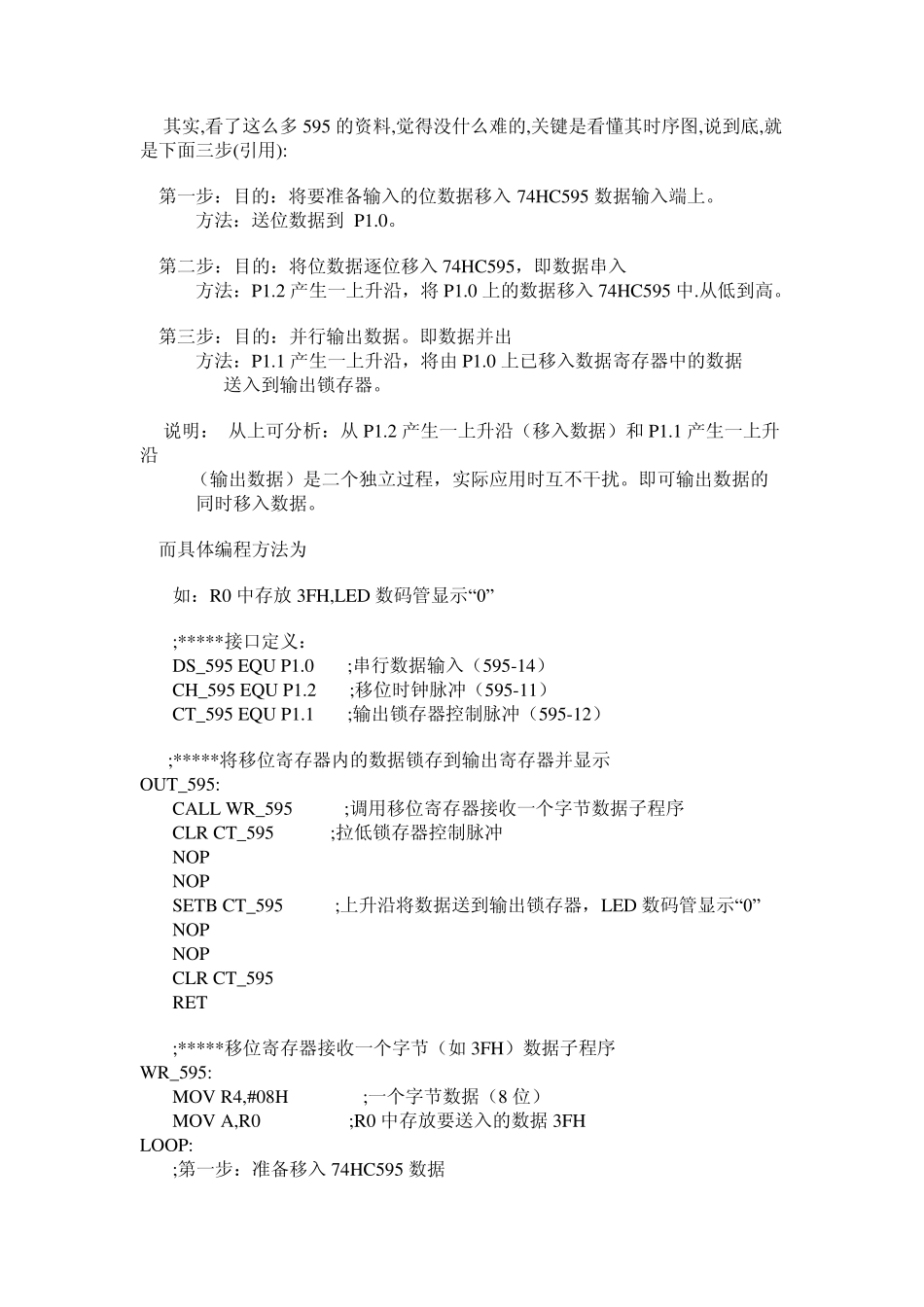

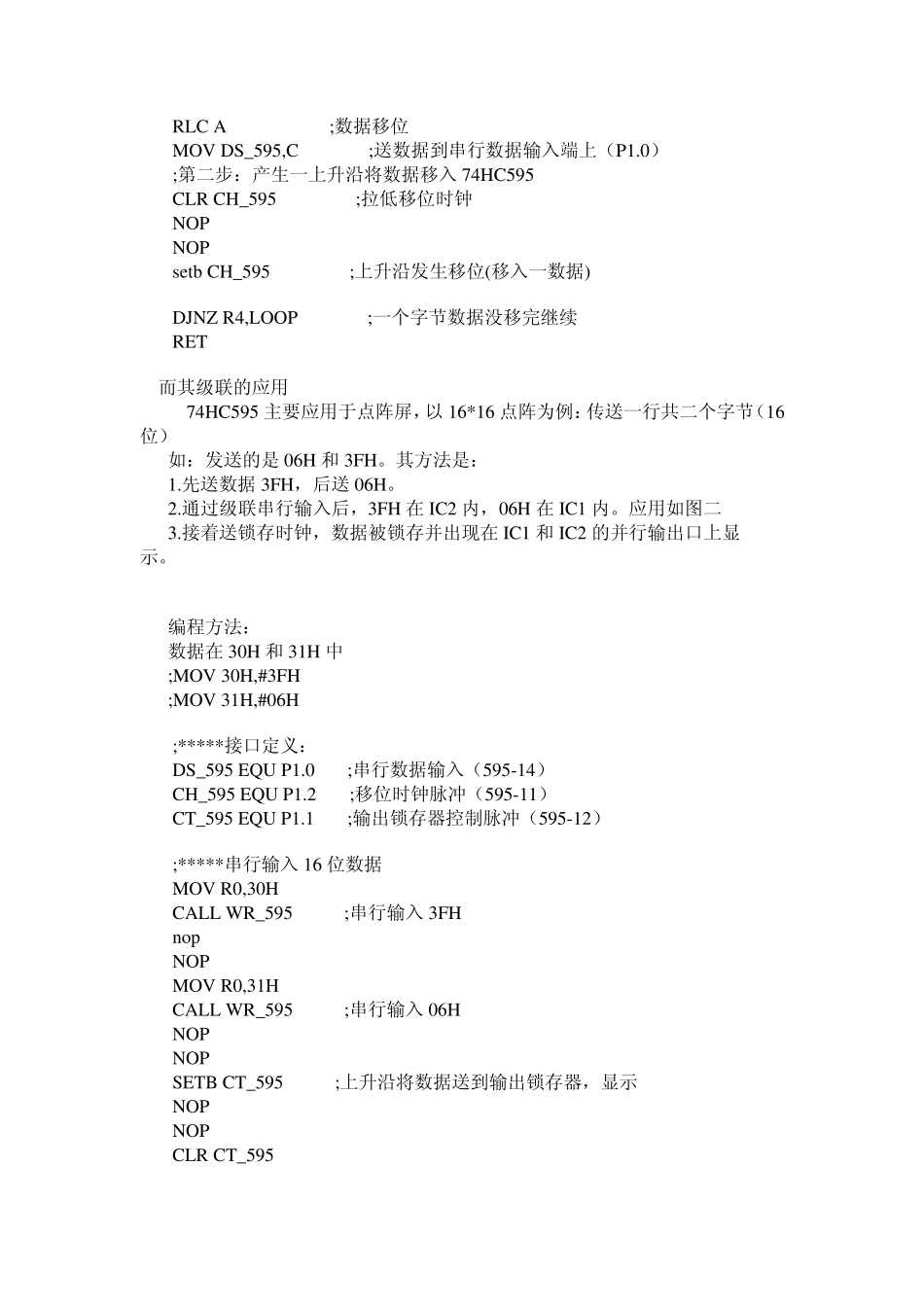

单片机与74LS595(8位输出锁存移位寄存器)的使用方法 2009-04-12 13:55 74595 的数据端： QA--QH: 八位并行输出端，可以直接控制数码管的8 个段。 QH': 级联输出端。我将它接下一个595 的SI 端。 SI: 串行数据输入端。 74595 的控制端说明： /SCLR(10 脚): 低点平时将移位寄存器的数据清零。通常我将它接Vcc。 SCK(11 脚)：上升沿时数据寄存器的数据移位。QA-->QB-->QC-->...-->QH；下降沿移位寄存器数据不变。（脉冲宽度：5V 时，大于几十纳秒就行了。我通常都选微秒级） RCK(12 脚)：上升沿时移位寄存器的数据进入数据存储寄存器，下降沿时存储寄存器数据不变。通常我将 RCK 置为低点平，当移位结束后，在 RCK 端产生一个正脉冲（5V 时，大于几十纳秒就行了。我通常都选微秒级），更新显示数据。 /G(13 脚): 高电平时禁止输出（高阻态）。如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。比通过数据端移位控制要省时省力。 注: 1)74164 和 74595 功能相仿，都是 8 位串行输入转并行输出移位寄存器。74164的驱动电流(25m A)比 74595(35m A)的要小,14 脚封装，体积也小一些。 2)74595 的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。这在串行速度慢的场合很有用处，数码管没有闪烁感。 3)595 是串入并出带有锁存功能移位寄存器，它的使用方法很简单，在正常使用时 SCLR 为高电平， G 为低电平。从 SER 每输入一位数据，串行输595 是串入并出带有锁存功能移位寄存器，它的使用方法很简单，如下面的真值表，在正常使用时 SCLR 为高电平， G 为低电平。从 SER 每输入一位数据，串行输入时钟SCK 上升沿有效一次，直到八位数据输入完毕，输出时钟上升沿有效一次，此时，输入的数据就被送到了输出端。入时钟 SCK 上升沿有效一次，直到八位数据输入完毕，输出时钟上升沿有效一次，此时，输入的数据就被送到了输出端。 其实,看了这么多595 的资料,觉得没什么难的,关键是看懂其时序图,说到底,就是下面三步(引用): 第一步：目的：将要准备输入的位数据移入74HC595 数据输入端上。 方法：送位数据到 P1.0。 第二步：目的：将位数据逐位移入74HC595，即数据串入 方法：P1.2 产生一上升沿，将P1.0 上的数据移入74HC595 中.从低到高。 第三步：目的：并行输出数据。即数据并出 方法：P1.1 产生一上升沿，将由 P1.0 上已移...
