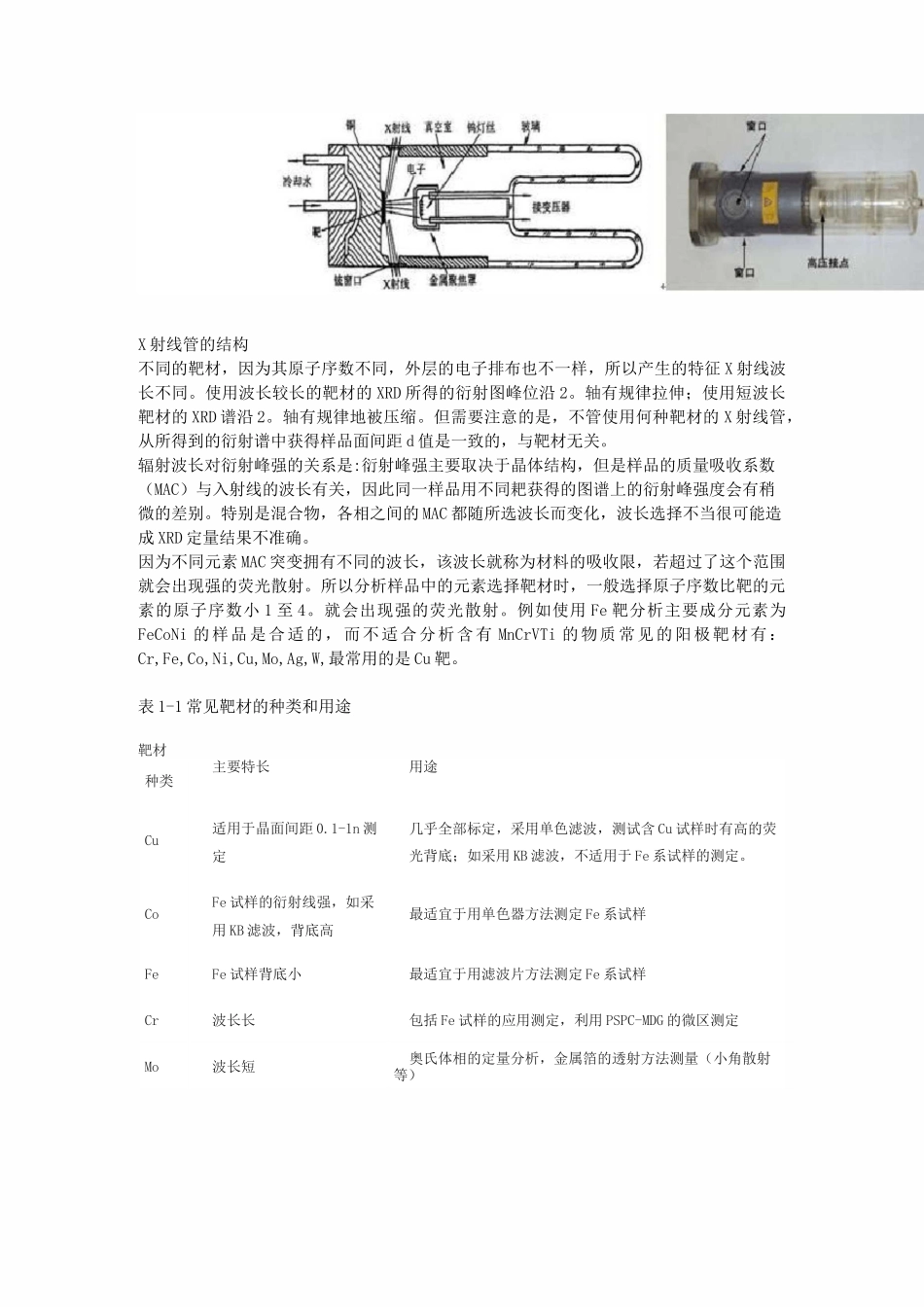

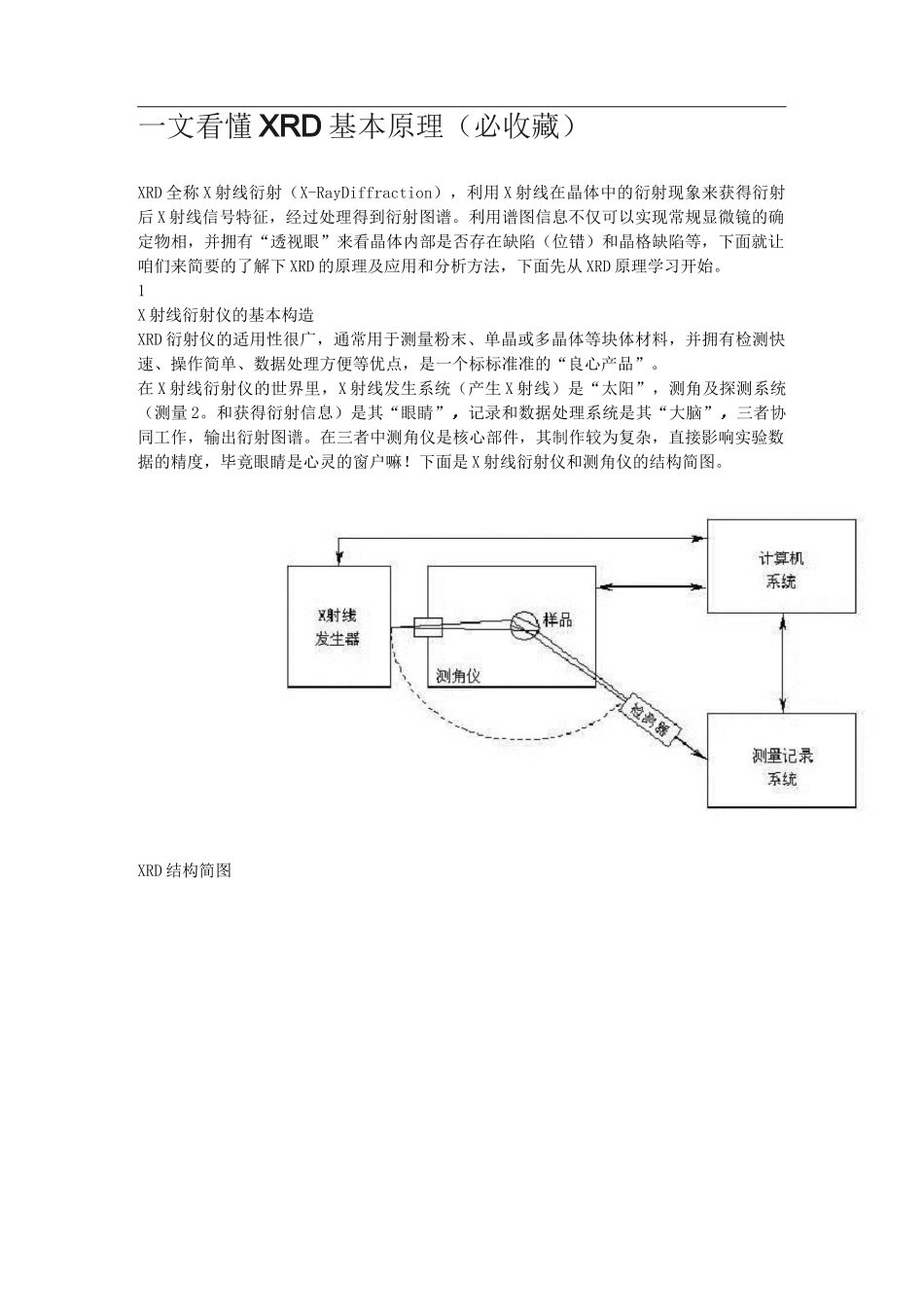

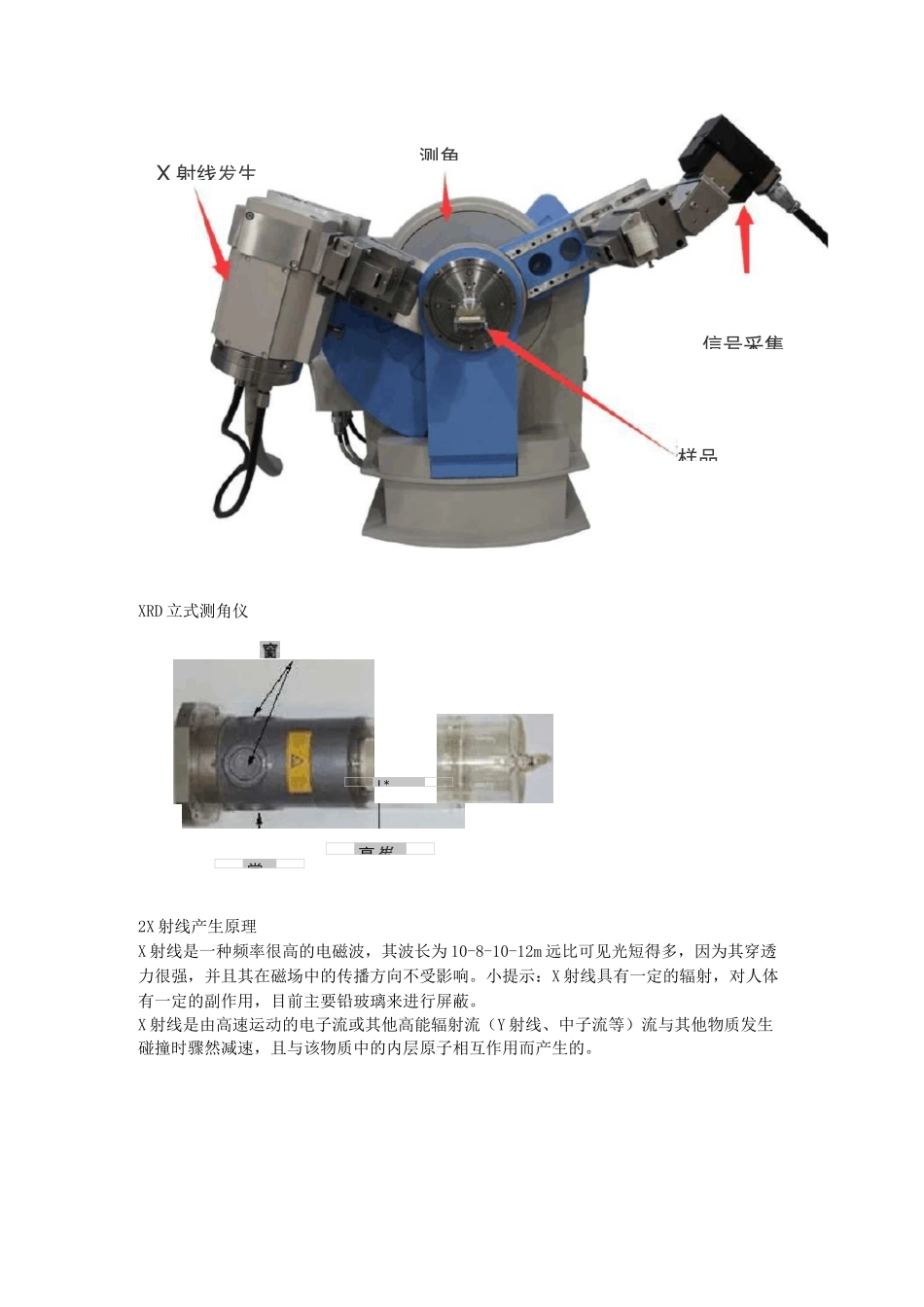

一文看懂 XRD 基本原理（必收藏）XRD 全称 X 射线衍射（X-RayDiffraction），利用 X 射线在晶体中的衍射现象来获得衍射后 X 射线信号特征，经过处理得到衍射图谱。利用谱图信息不仅可以实现常规显微镜的确定物相，并拥有“透视眼”来看晶体内部是否存在缺陷（位错）和晶格缺陷等，下面就让咱们来简要的了解下 XRD 的原理及应用和分析方法，下面先从 XRD 原理学习开始。1X 射线衍射仪的基本构造XRD 衍射仪的适用性很广，通常用于测量粉末、单晶或多晶体等块体材料，并拥有检测快速、操作简单、数据处理方便等优点，是一个标标准准的“良心产品”。在 X 射线衍射仪的世界里，X 射线发生系统（产生 X 射线）是“太阳”，测角及探测系统（测量 2。和获得衍射信息）是其“眼睛”，记录和数据处理系统是其“大脑”，三者协同工作，输出衍射图谱。在三者中测角仪是核心部件，其制作较为复杂，直接影响实验数据的精度，毕竟眼睛是心灵的窗户嘛！下面是 X 射线衍射仪和测角仪的结构简图。XRD 结构简图XRD 立式测角仪2X 射线产生原理X 射线是一种频率很高的电磁波，其波长为 10-8-10-12m 远比可见光短得多，因为其穿透力很强，并且其在磁场中的传播方向不受影响。小提示：X 射线具有一定的辐射，对人体有一定的副作用，目前主要铅玻璃来进行屏蔽。X 射线是由高速运动的电子流或其他高能辐射流（Y 射线、中子流等）流与其他物质发生碰撞时骤然减速，且与该物质中的内层原子相互作用而产生的。X 射线发生测角信号采集样品L*當高崔X 射线管的结构不同的靶材，因为其原子序数不同，外层的电子排布也不一样，所以产生的特征 X 射线波长不同。使用波长较长的靶材的 XRD 所得的衍射图峰位沿 2。轴有规律拉伸；使用短波长靶材的 XRD 谱沿 2。轴有规律地被压缩。但需要注意的是，不管使用何种靶材的 X 射线管，从所得到的衍射谱中获得样品面间距 d 值是一致的，与靶材无关。辐射波长对衍射峰强的关系是:衍射峰强主要取决于晶体结构，但是样品的质量吸收系数（MAC）与入射线的波长有关，因此同一样品用不同耙获得的图谱上的衍射峰强度会有稍微的差别。特别是混合物，各相之间的 MAC 都随所选波长而变化，波长选择不当很可能造成 XRD 定量结果不准确。因为不同元素 MAC 突变拥有不同的波长，该波长就称为材料的吸收限，若超过了这个范围就会出现强的荧光散射。所以分析样品中的元素选择靶材时，一般选择原子序数比...
