失灵保护讲解

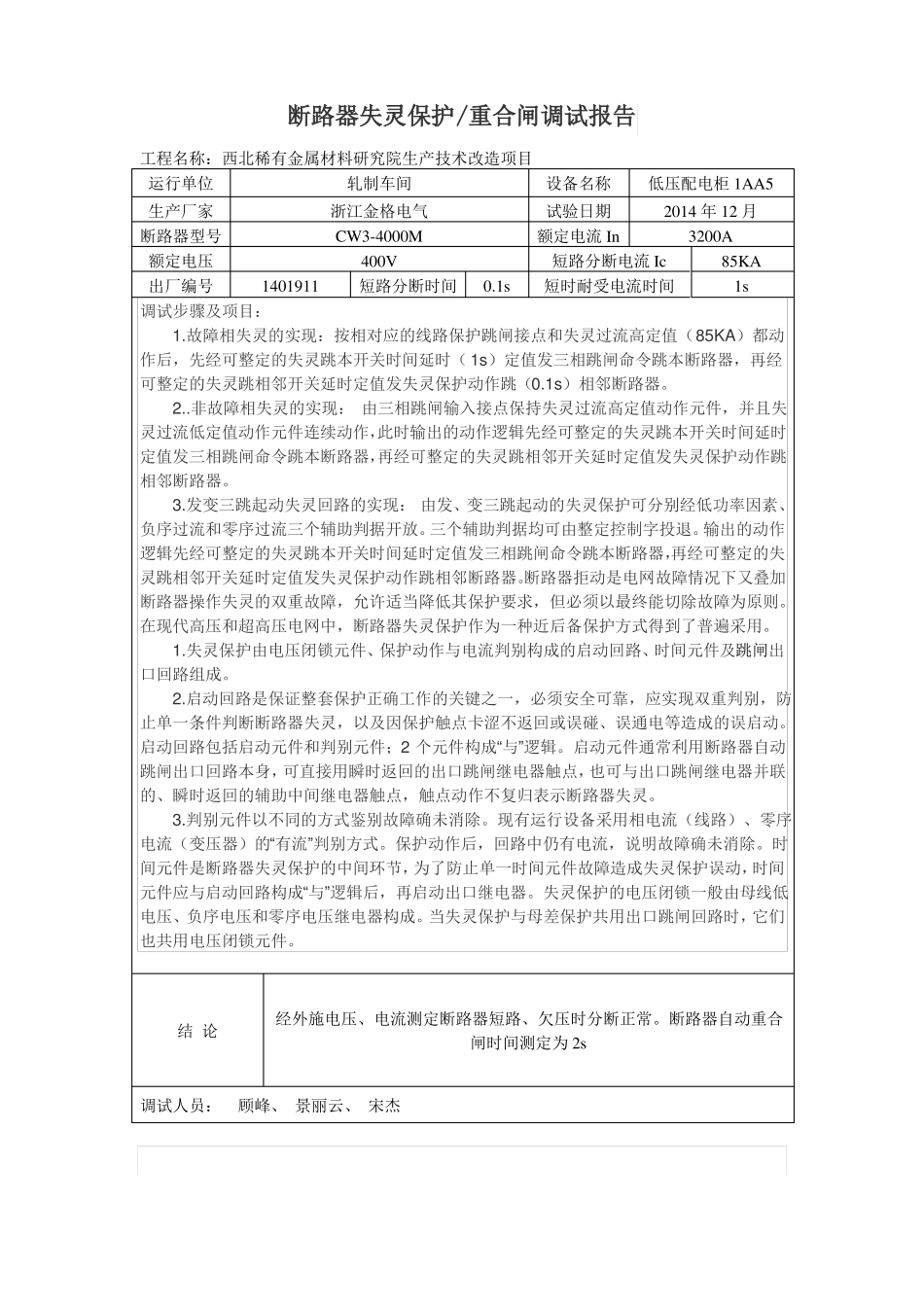

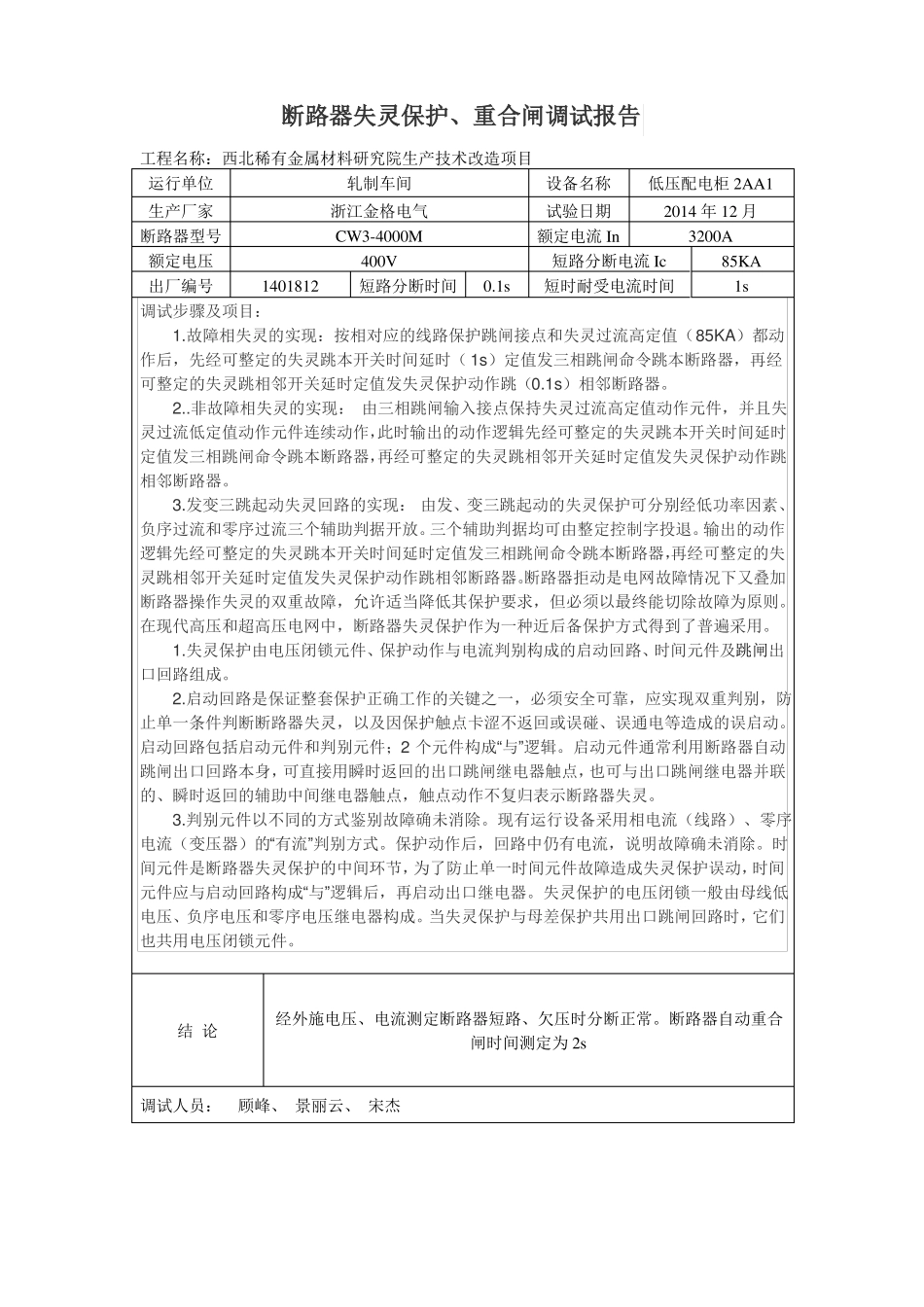

断路器失灵保护/重合闸调试报告工程名称：西北稀有金属材料研究院生产技术改造项目运行单位生产厂家断路器型号额定电压出厂编号1401811轧制车间浙江金格电气CW3-4000M400V短路分断时间0.1s设备名称试验日期额定电流 In短路分断电流 Ic短时耐受电流时间低压配电柜 1AA12014 年 12 月3200A85KA1s调试步骤及项目：1.故障相失灵的实现：按相对应的线路保护跳闸接点和失灵过流高定值（85KA）都动作后，先经可整定的失灵跳本开关时间延时（ 1s）定值发三相跳闸命令跳本断路器，再经可整定的失灵跳相邻开关延时定值发失灵保护动作跳（0.1s）相邻断路器。2..非故障相失灵的实现： 由三相跳闸输入接点保持失灵过流高定值动作元件，并且失灵过流低定值动作元件连续动作，此时输出的动作逻辑先经可整定的失灵跳本开关时间延时定值发三相跳闸命令跳本断路器，再经可整定的失灵跳相邻开关延时定值发失灵保护动作跳相邻断路器。3.发变三跳起动失灵回路的实现： 由发、变三跳起动的失灵保护可分别经低功率因素、负序过流和零序过流三个辅助判据开放。三个辅助判据均可由整定控制字投退。输出的动作逻辑先经可整定的失灵跳本开关时间延时定值发三相跳闸命令跳本断路器，再经可整定的失灵跳相邻开关延时定值发失灵保护动作跳相邻断路器。断路器拒动是电网故障情况下又叠加断路器操作失灵的双重故障，允许适当降低其保护要求，但必须以最终能切除故障为原则。在现代高压和超高压电网中，断路器失灵保护作为一种近后备保护方式得到了普遍采用。1.失灵保护由电压闭锁元件、保护动作与电流判别构成的启动回路、时间元件及跳闸出口回路组成。2.启动回路是保证整套保护正确工作的关键之一，必须安全可靠，应实现双重判别，防止单一条件判断断路器失灵，以及因保护触点卡涩不返回或误碰、误通电等造成的误启动。启动回路包括启动元件和判别元件；2 个元件构成“与”逻辑。启动元件通常利用断路器自动跳闸出口回路本身，可直接用瞬时返回的出口跳闸继电器触点，也可与出口跳闸继电器并联的、瞬时返回的辅助中间继电器触点，触点动作不复归表示断路器失灵。3.判别元件以不同的方式鉴别故障确未消除。现有运行设备采用相电流（线路）、零序电流（变压器）的“有流”判别方式。保护动作后，回路中仍有电流，说明故障确未消除。时间元件是断路器失灵保护的中间环节，为了防止单一时间元件故障造成失灵保护误动，时间元件应与启动回路构成“与”逻辑后，再启动出口继电...
