9101综掘工作面作业规程VIP专享

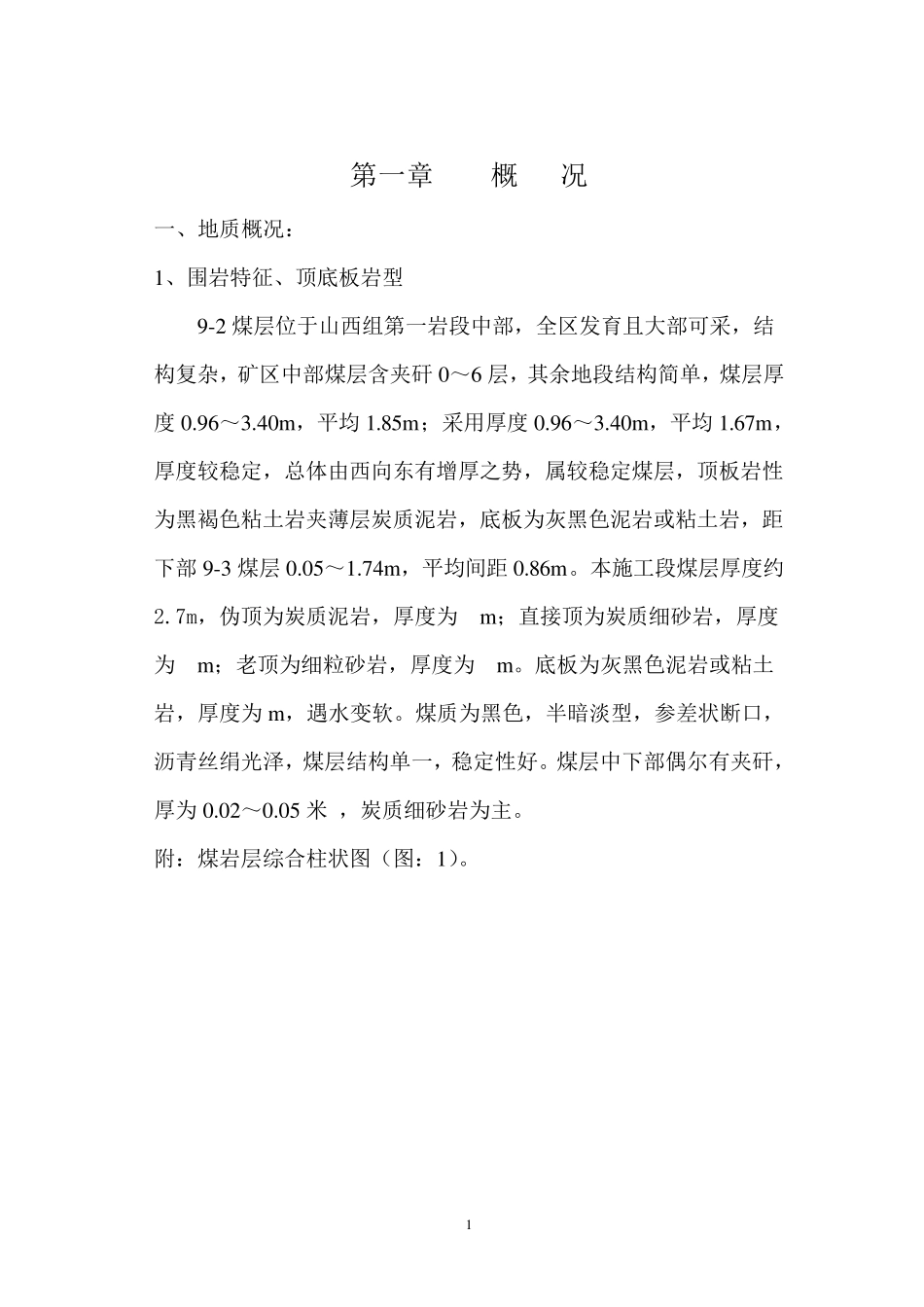

1 第一章 概 况 一、地质概况： 1、围岩特征、顶底板岩型 9-2 煤层位于山西组第一岩段中部，全区发育且大部可采，结构复杂，矿区中部煤层含夹矸 0～6 层，其余地段结构简单，煤层厚度 0.96～3.40m ，平均 1.85m ；采用厚度 0.96～3.40m ，平均 1.67m ，厚度较稳定，总体由西向东有增厚之势，属较稳定煤层，顶板岩性为黑褐色粘土岩夹薄层炭质泥岩，底板为灰黑色泥岩或粘土岩，距下部 9-3 煤层 0.05～1.74m ，平均间距 0.86m 。本施工段煤层厚度约2.7m，伪顶为炭质泥岩，厚度为 m ；直接顶为炭质细砂岩，厚度为 m ；老顶为细粒砂岩，厚度为 m 。底板为灰黑色泥岩或粘土岩，厚度为 m ，遇水变软。煤质为黑色，半暗淡型，参差状断口，沥青丝绢光泽，煤层结构单一，稳定性好。煤层中下部偶尔有夹矸，厚为 0.02～0.05 米 ，炭质细砂岩为主。 附：煤岩层综合柱状图（图：1）。 2 煤岩层综合柱状图 图：1 地 层 岩石名称名 柱状 （1：100） 层 号 真厚度 （m） 煤岩性特征描述 山 西 组 砂质泥岩、 泥岩粗粒砂岩 第四岩段（P 41s） 32.04-63.36 45.85 黄绿色砂质泥岩、泥岩及灰色中、粗粒砂岩 2#煤层 第三岩段 （P 31s） 11.21-20.50 黄灰、灰绿色砂质泥岩、 泥岩及少量细、粉砂岩， 3#煤层 砂质泥岩泥岩细、粉砂岩 4#煤层 • 第二 岩段 （P 21s） 23.07-32.24 25.84 灰白 色中粗粒砂岩夹 深 灰色砂质泥岩，易 垮 落 5#煤层 中粗粒砂岩砂质泥岩 6#煤层 7#煤层 第一 岩段（P 11S） 灰白 色细、粉砂岩 灰白 色细、粉砂岩坚 硬 、难 垮 落 ，遇 水 软 化 8#煤层 0.70-2.54 2.00(13) 灰褐 色粘土 岩及灰黑 色砂质泥岩 3.57-8.06 4.87 黑 褐 色粘 土 岩夹 薄 层炭 质泥岩 9#煤层 0.96-3.40 1.67(13) 灰黑 色泥岩或 粘 土 岩 泥岩 0.70-1.65 1.01 泥岩，遇 水 软 化 9-3 • 0.04～ 1.65m 泥岩或 砂质泥岩 2.70-6.95 3.94 砂质泥岩或 细、粉砂岩 10#煤层 • • 0.27～ 0.80m 细粉砂岩 43.89-66.28 50.47 细粉砂岩坚 硬 、难 垮 落 3 2、地质构造 本工程施工段地质图上未显现有地质构造，地质构造属简单型。 3、水文地质： 矿区地处干旱、半干旱荒漠地带，年降水量小，蒸发量大，本施工段地表无径流及水体，顶板岩性主要为粘土岩、砂质泥岩及 8 号煤层，厚度约 10m ，隔水性能良好。 4、...
