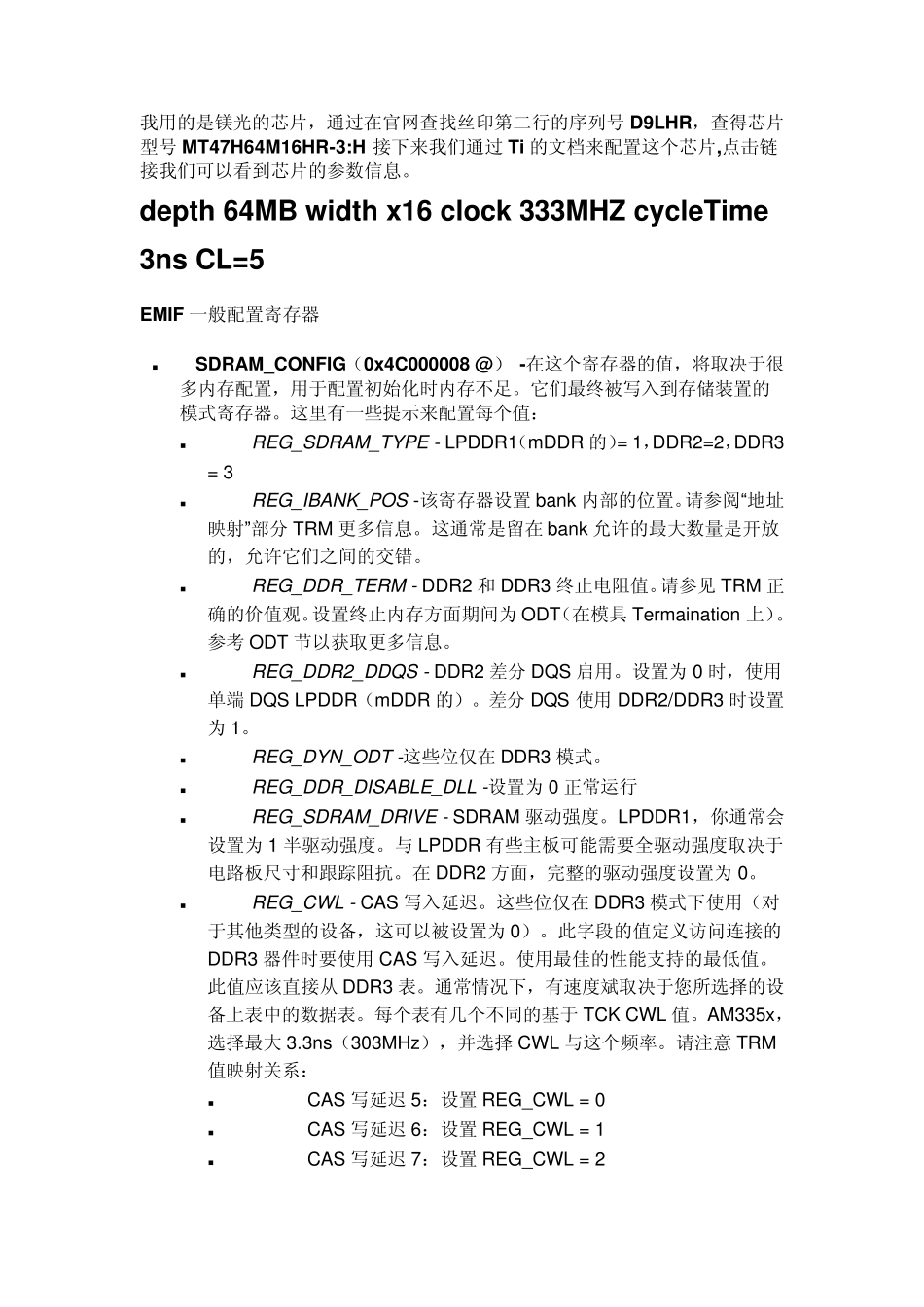

我用的是镁光的芯片，通过在官网查找丝印第二行的序列号D9LHR，查得芯片型号MT47H64M16HR-3:H 接下来我们通过Ti 的文档来配置这个芯片,点击链接我们可以看到芯片的参数信息。 depth 64MB width x16 clock 333MHZ cycleTime 3ns CL=5 EMIF 一般配置寄存器 SDRAM_CONFIG（0x4C000008 @） -在这个寄存器的值，将取决于很多内存配置，用于配置初始化时内存不足。它们最终被写入到存储装置的模式寄存器。这里有一些提示来配置每个值： REG_SDRAM_TYPE - LPDDR1（mDDR 的）= 1，DDR2=2，DDR3 = 3 REG_IBANK_POS -该寄存器设置bank 内部的位置。请参阅“地址映射”部分 TRM 更多信息。这通常是留在bank 允许的最大数量是开放的，允许它们之间的交错。 REG_DDR_TERM - DDR2 和 DDR3 终止电阻值。请参见 TRM 正确的价值观。设置终止内存方面期间为 ODT（在模具 Termaination 上）。参考 ODT 节以获取更多信息。 REG_DDR2_DDQS - DDR2 差分 DQS 启用。设置为 0 时，使用单端 DQS LPDDR（mDDR 的）。差分 DQS 使用DDR2/DDR3 时设置为 1。 REG_DYN_ODT -这些位仅在DDR3 模式。 REG_DDR_DISABLE_DLL -设置为 0 正常运行 REG_SDRAM_DRIVE - SDRAM 驱动强度。LPDDR1，你通常会设置为 1 半驱动强度。与 LPDDR 有些主板可能需要全驱动强度取决于电路板尺寸和跟踪阻抗。在DDR2 方面，完整的驱动强度设置为 0。 REG_CWL - CAS 写入延迟。这些位仅在DDR3 模式下使用（对于其他类型的设备，这可以被设置为 0）。此字段的值定义访问连接的DDR3 器件时要使用CAS 写入延迟。使用最佳的性能支持的最低值。此值应该直接从 DDR3 表。通常情况下，有速度斌取决于您所选择的设备上表中的数据表。每个表有几个不同的基于 TCK CWL 值。AM335x ，选择最大 3.3ns（303MHz ），并选择 CWL 与这个频率。请注意 TRM值映射关系： CAS 写延迟 5：设置REG_CWL = 0 CAS 写延迟 6：设置REG_CWL = 1 CAS 写延迟 7：设置REG_CWL = 2 CAS 写入延迟8：设置REG_CWL 的= 3 - AM335x REG_NARROW_MODE 只支持16 位数据总线，因此必须总是被设置为1 为16 位模式。 REG_CL - CAS 延迟时间。此字段的值定义访问连接的SDRAM器件时要使用 CAS 延迟。这个值应该直接从 DDR 的数据表。一定要使用CAS 延迟时...
