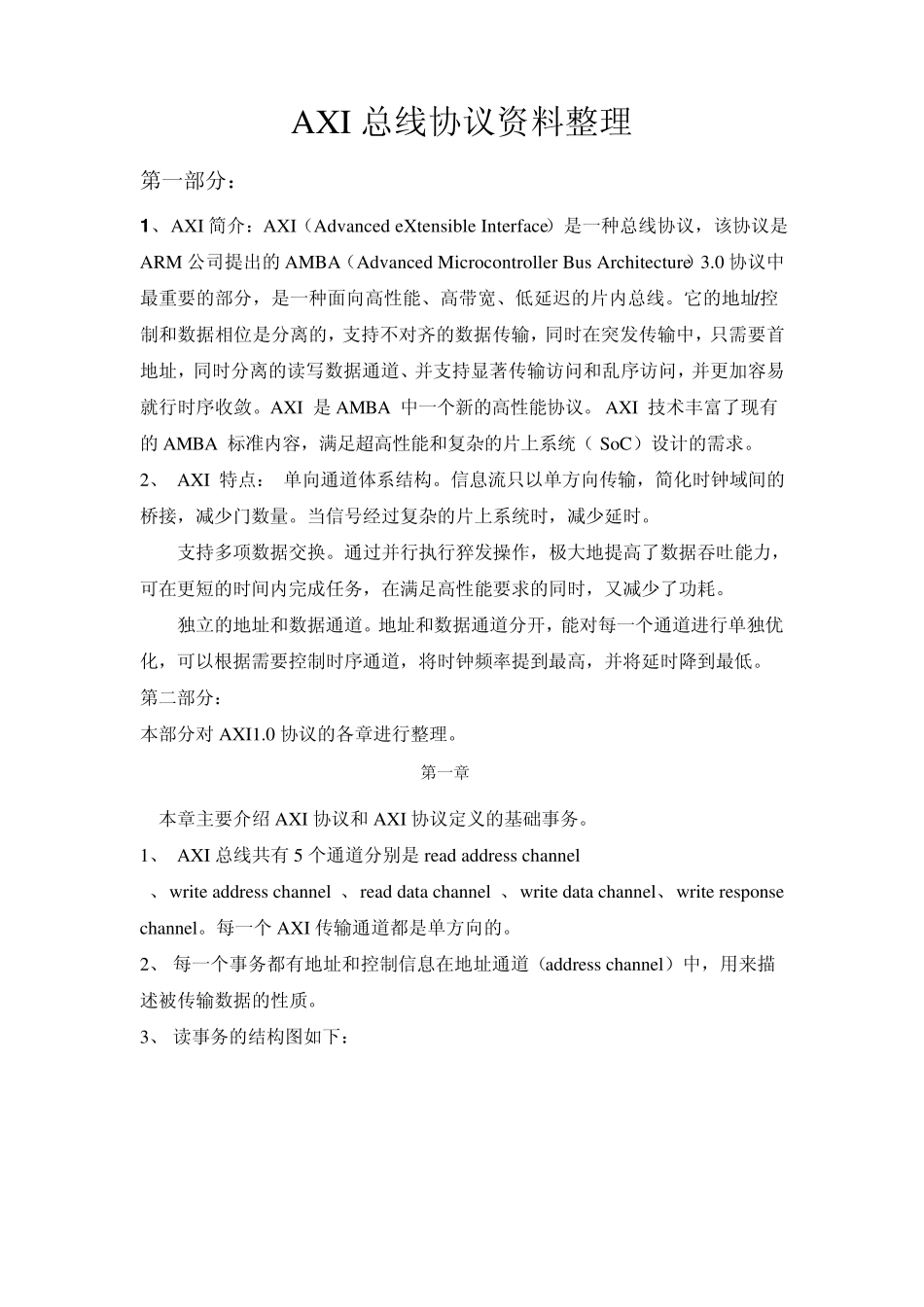

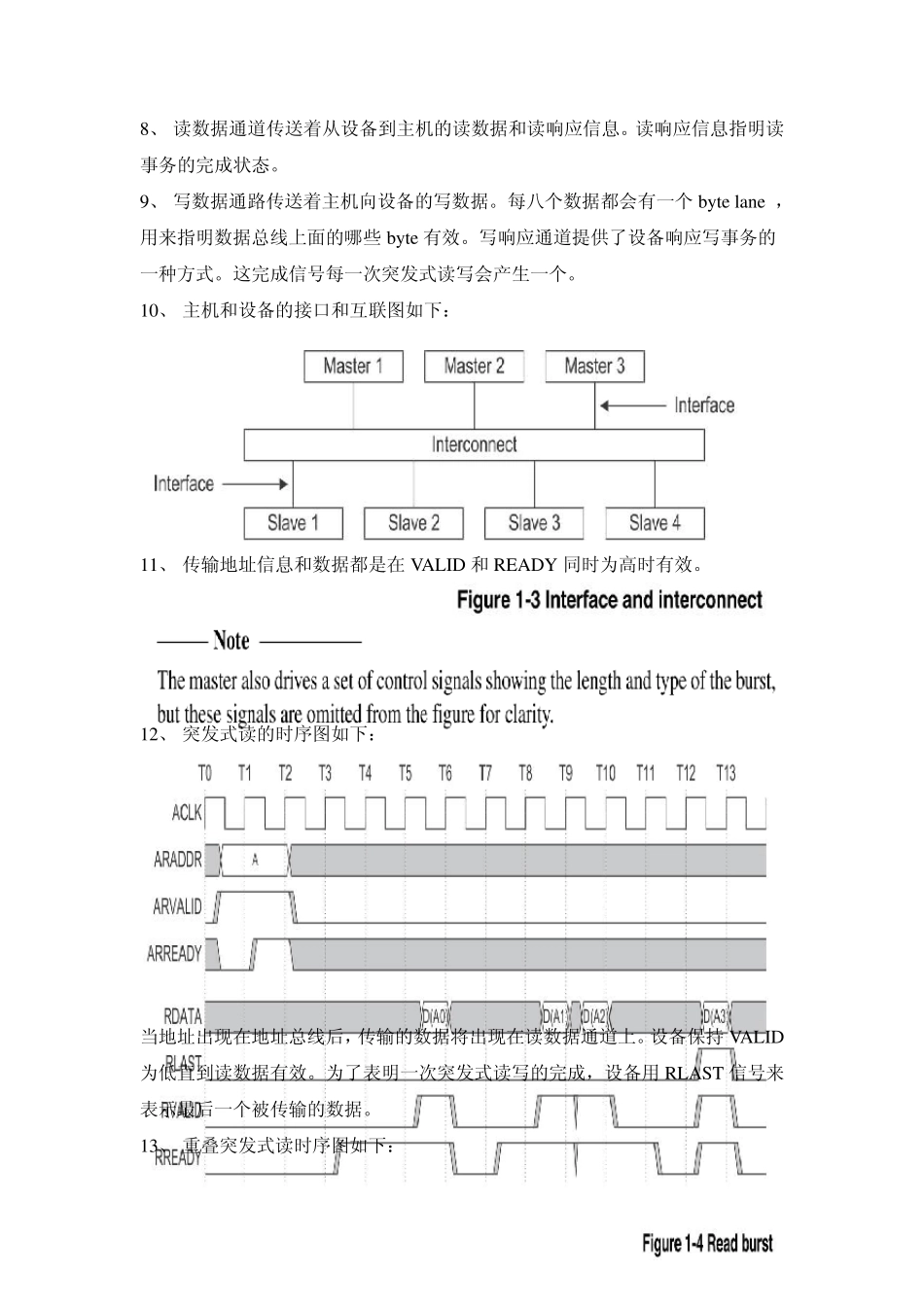

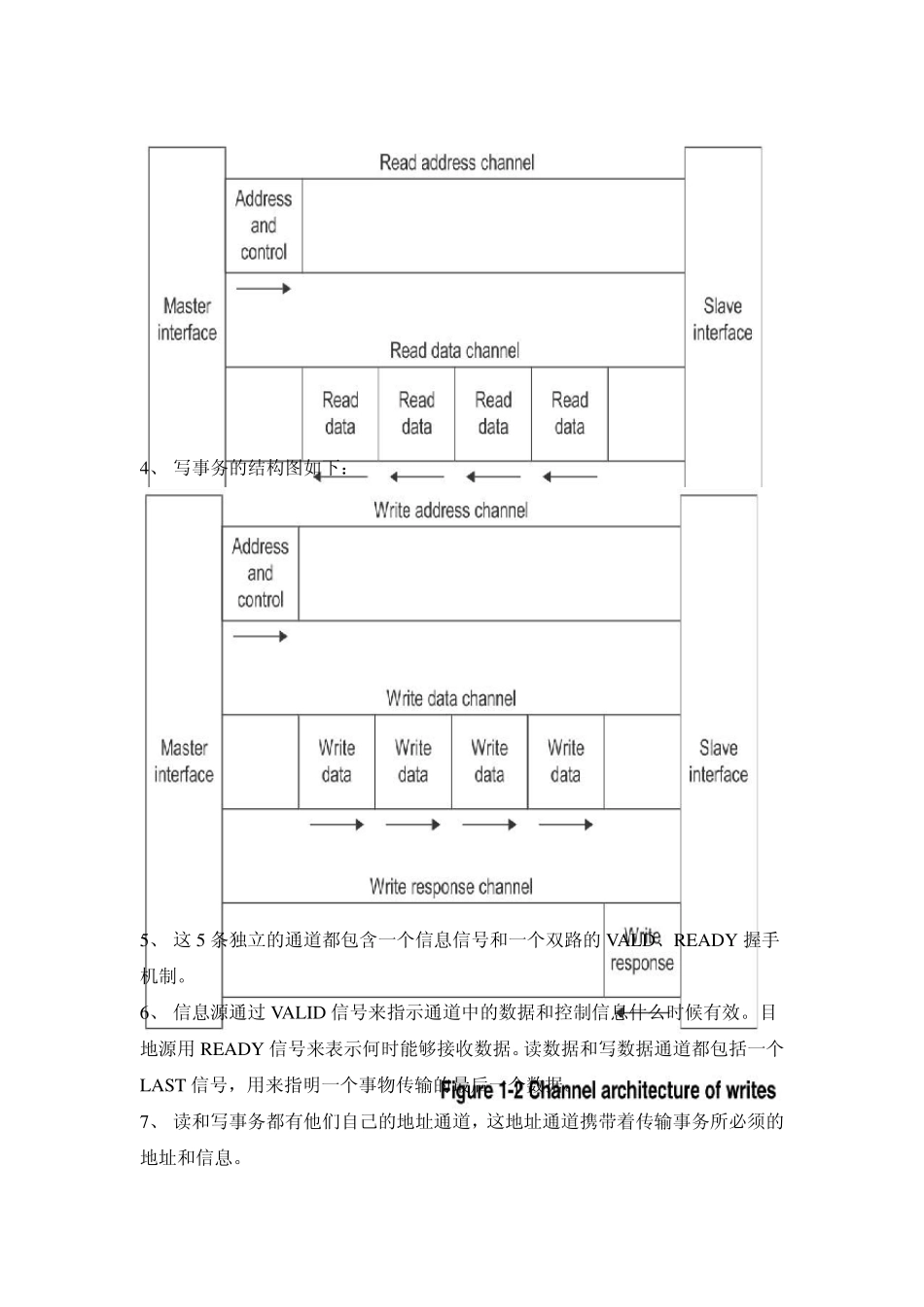

AXI 总线协议资料整理 第一部分： 1 、AXI 简介：AXI（Advanced eXtensible Interface）是一种总线协议，该协议是ARM 公司提出的 AMBA（Advanced Microcontroller Bus Architecture）3.0 协议中最重要的部分，是一种面向高性能、高带宽、低延迟的片内总线。它的地址/控制和数据相位是分离的，支持不对齐的数据传输，同时在突发传输中，只需要首地址，同时分离的读写数据通道、并支持显著传输访问和乱序访问，并更加容易就行时序收敛。AXI 是 AMBA 中一个新的高性能协议。 AXI 技术丰富了现有的 AMBA 标准内容，满足超高性能和复杂的片上系统（ SoC）设计的需求。 2、 AXI 特点： 单向通道体系结构。信息流只以单方向传输，简化时钟域间的桥接，减少门数量。当信号经过复杂的片上系统时，减少延时。 支持多项数据交换。通过并行执行猝发操作，极大地提高了数据吞吐能力，可在更短的时间内完成任务，在满足高性能要求的同时，又减少了功耗。 独立的地址和数据通道。地址和数据通道分开，能对每一个通道进行单独优化，可以根据需要控制时序通道，将时钟频率提到最高，并将延时降到最低。 第二部分： 本部分对 AXI1.0 协议的各章进行整理。 第一章 本章主要介绍 AXI 协议和 AXI 协议定义的基础事务。 1、 AXI 总线共有 5 个通道分别是 read address channel 、 w rite address channel 、 read data channel 、 w rite data channel、 w rite response channel。每一个 AXI 传输通道都是单方向的。 2、 每一个事务都有地址和控制信息在地址通道（address channel）中，用来描述被传输数据的性质。 3、 读事务的结构图如下： 4、 写事务的结构图如下： 5、 这 5 条独立的通道都包含一个信息信号和一个双路的 VALD、READY 握手机制。 6、 信息源通过 VALID 信号来指示通道中的数据和控制信息什么时候有效。目地源用 READY 信号来表示何时能够接收数据。读数据和写数据通道都包括一个LAST 信号，用来指明一个事物传输的最后一个数据。 7、 读和写事务都有他们自己的地址通道，这地址通道携带着传输事务所必须的地址和信息。 8、 读数据通道传送着从设备到主机的读数据和读响应信息。读响应信息指明读事务的完成状态。 9、 写数据通路传送着主机向设备的写数据。每八个数据都会有一个 by te lane ，用来指明数据总线上面的哪些 by te 有效。写响应通道...
