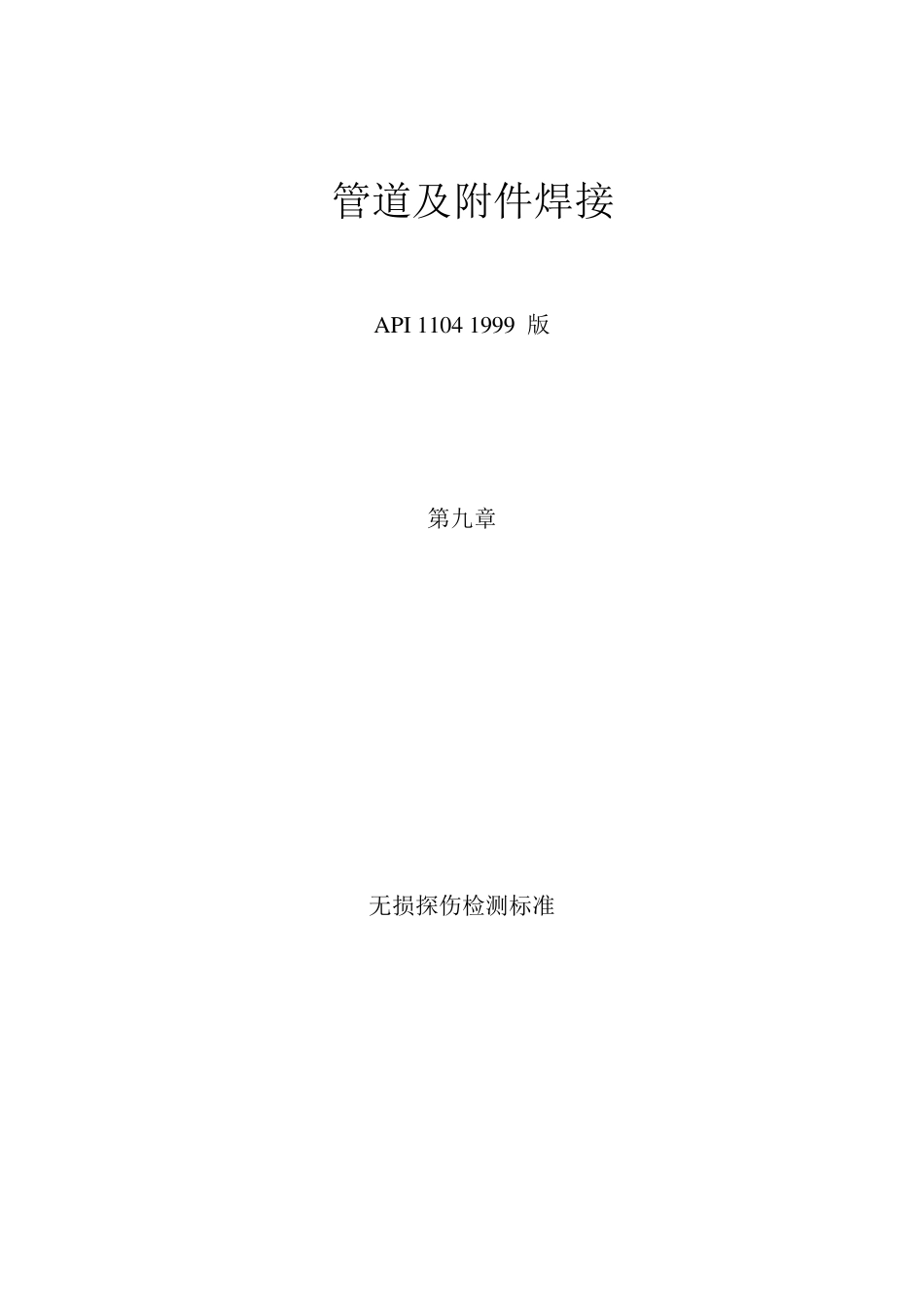

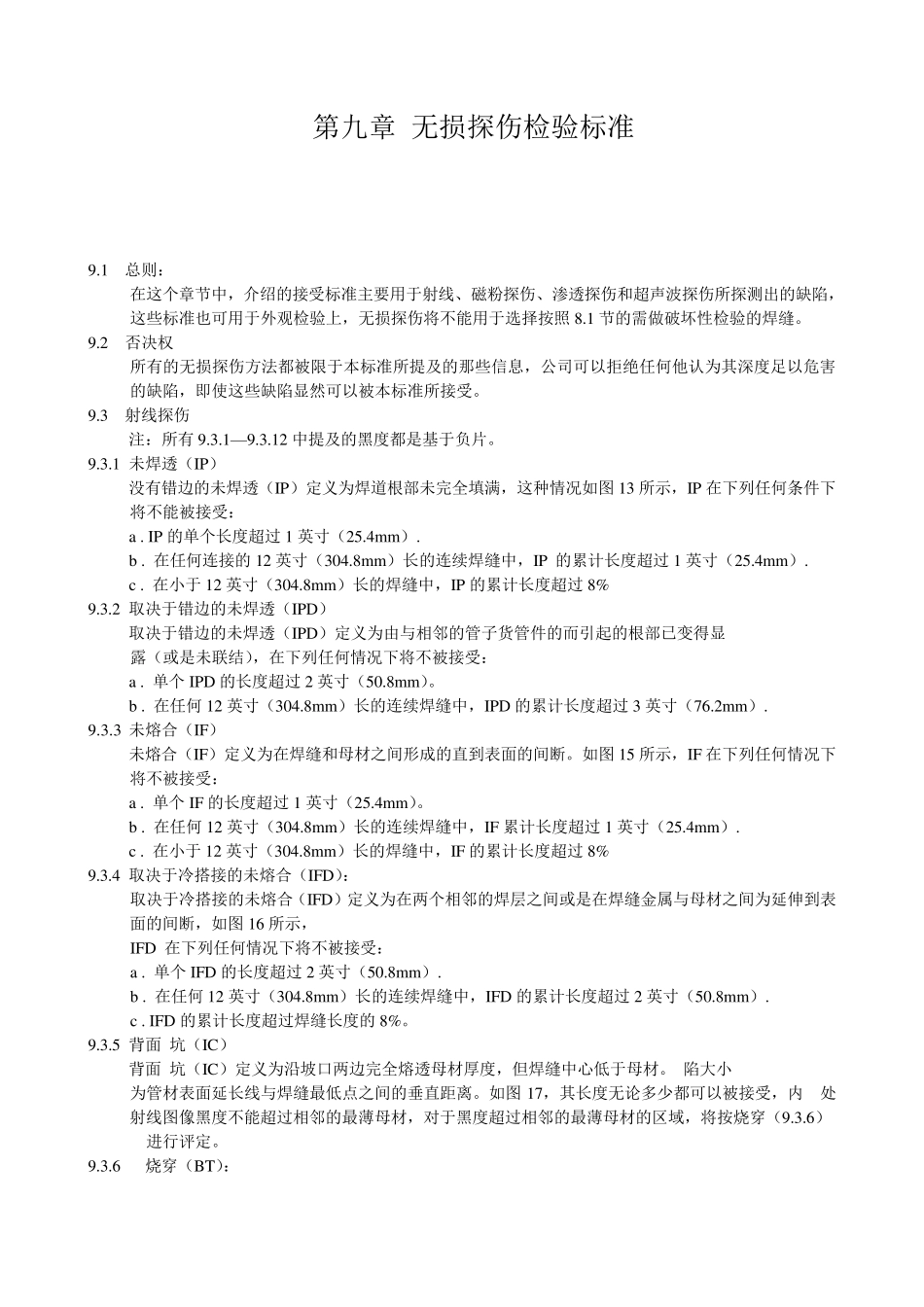

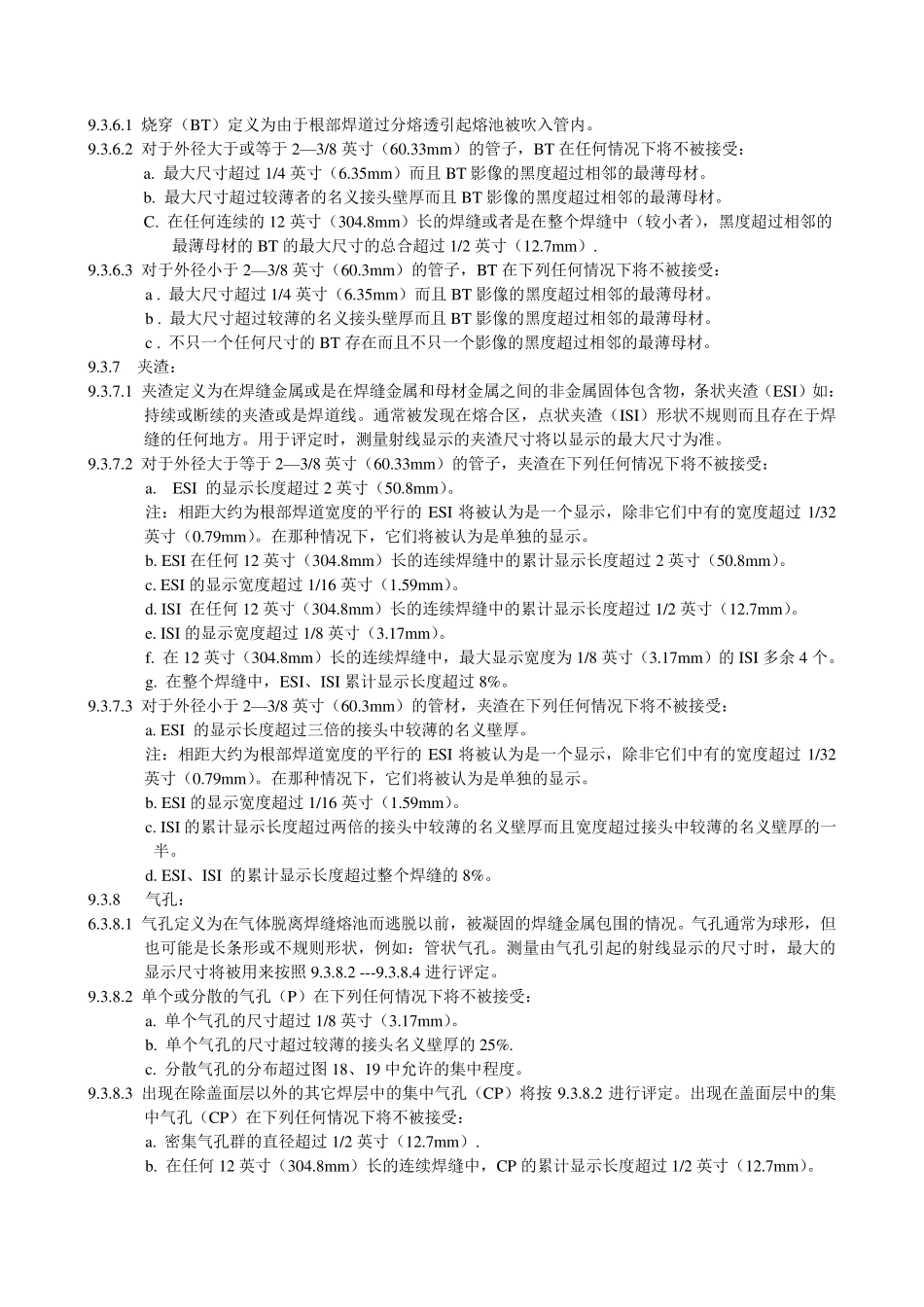

管道及附件焊接 AP I 1104 1999 版 第九章 无损探伤检测标准 第九章 无损探伤检验标准 9.1 总则： 在这个章节中，介绍的接受标准主要用于射线、磁粉探伤、渗透探伤和超声波探伤所探测出的缺陷，这些标准也可用于外观检验上，无损探伤将不能用于选择按照 8.1 节的需做破坏性检验的焊缝。 9.2 否决权 所有的无损探伤方法都被限于本标准所提及的那些信息，公司可以拒绝任何他认为其深度足以危害的缺陷，即使这些缺陷显然可以被本标准所接受。 9.3 射线探伤 注：所有 9.3.1—9.3.12 中提及的黑度都是基于负片。 9.3.1 未焊透（IP） 没有错边的未焊透（IP）定义为焊道根部未完全填满，这种情况如图 13 所示，IP 在下列任何条件下将不能被接受： a . IP 的单个长度超过 1 英寸（25.4m m ）. b . 在任何连接的12 英寸（304.8m m ）长的连续焊缝中，IP 的累计长度超过 1 英寸（25.4m m ）. c . 在小于12 英寸（304.8m m ）长的焊缝中，IP 的累计长度超过 8% 9.3.2 取决于错边的未焊透（IPD） 取决于错边的未焊透（IPD）定义为由与相邻的管子货管件的而引起的根部已变得显 露（或是未联结），在下列任何情况下将不被接受： a . 单个IPD 的长度超过 2 英寸（50.8m m ）。 b . 在任何 12 英寸（304.8m m ）长的连续焊缝中，IPD 的累计长度超过 3 英寸（76.2m m ）. 9.3.3 未熔合（IF） 未熔合（IF）定义为在焊缝和母材之间形成的直到表面的间断。如图 15 所示，IF 在下列任何情况下将不被接受： a . 单个IF 的长度超过 1 英寸（25.4m m ）。 b . 在任何 12 英寸（304.8m m ）长的连续焊缝中，IF 累计长度超过 1 英寸（25.4m m ）. c . 在小于12 英寸（304.8m m ）长的焊缝中，IF 的累计长度超过 8% 9.3.4 取决于冷搭接的未熔合（IFD）： 取决于冷搭接的未熔合（IFD）定义为在两个相邻的焊层之间或是在焊缝金属与母材之间为延伸到表面的间断，如图 16 所示， IFD 在下列任何情况下将不被接受： a . 单个IFD 的长度超过 2 英寸（50.8m m ）. b . 在任何 12 英寸（304.8m m ）长的连续焊缝中，IFD 的累计长度超过 2 英寸（50.8m m ）. c . IFD 的累计长度超过焊缝长度的8%。 9.3.5 背面 坑（IC） 背面 坑（IC）定义为沿坡口两边完全熔透母材厚度，但焊缝中心低于母材。 陷大小 为管材表面延长线与焊缝...
