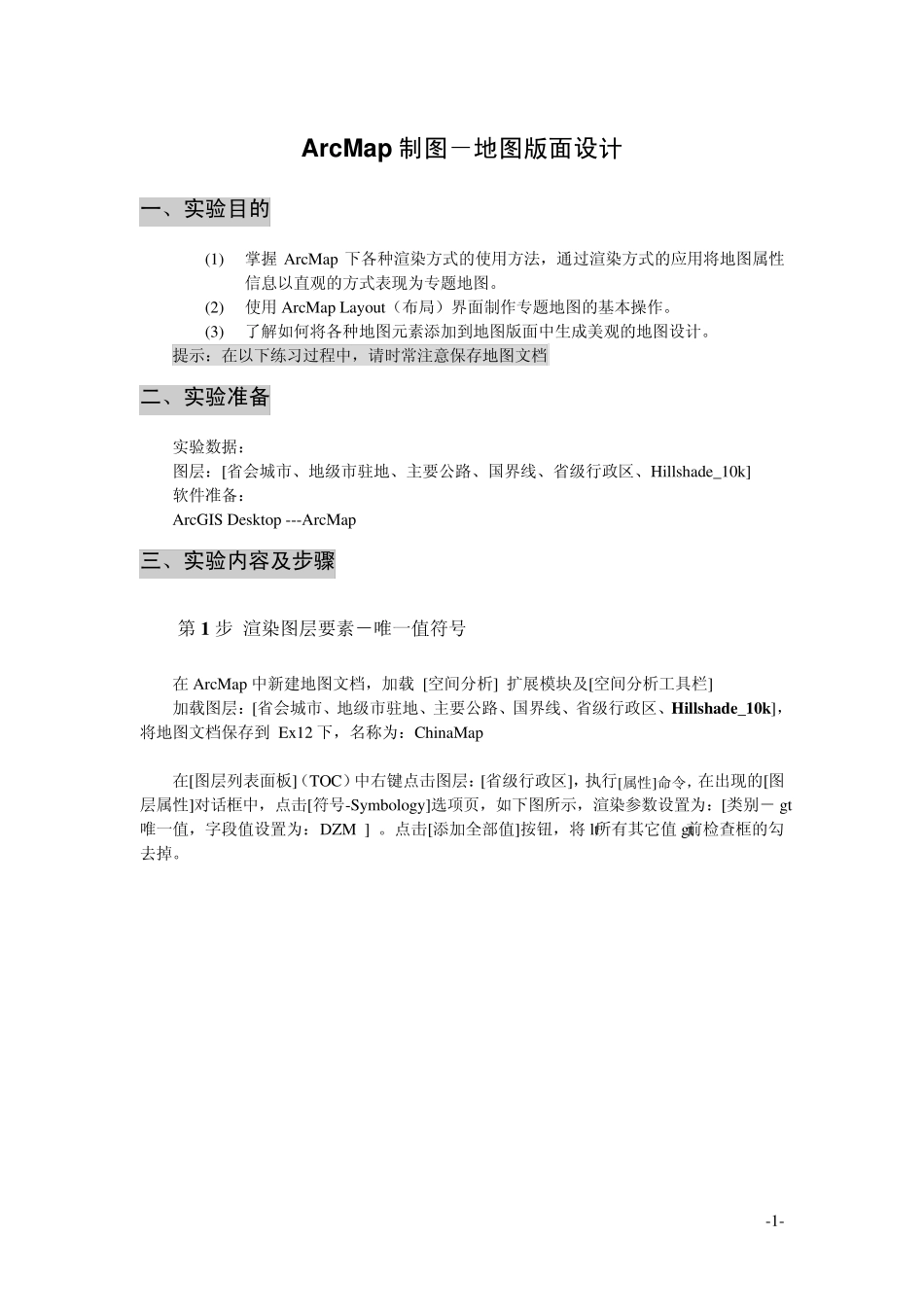

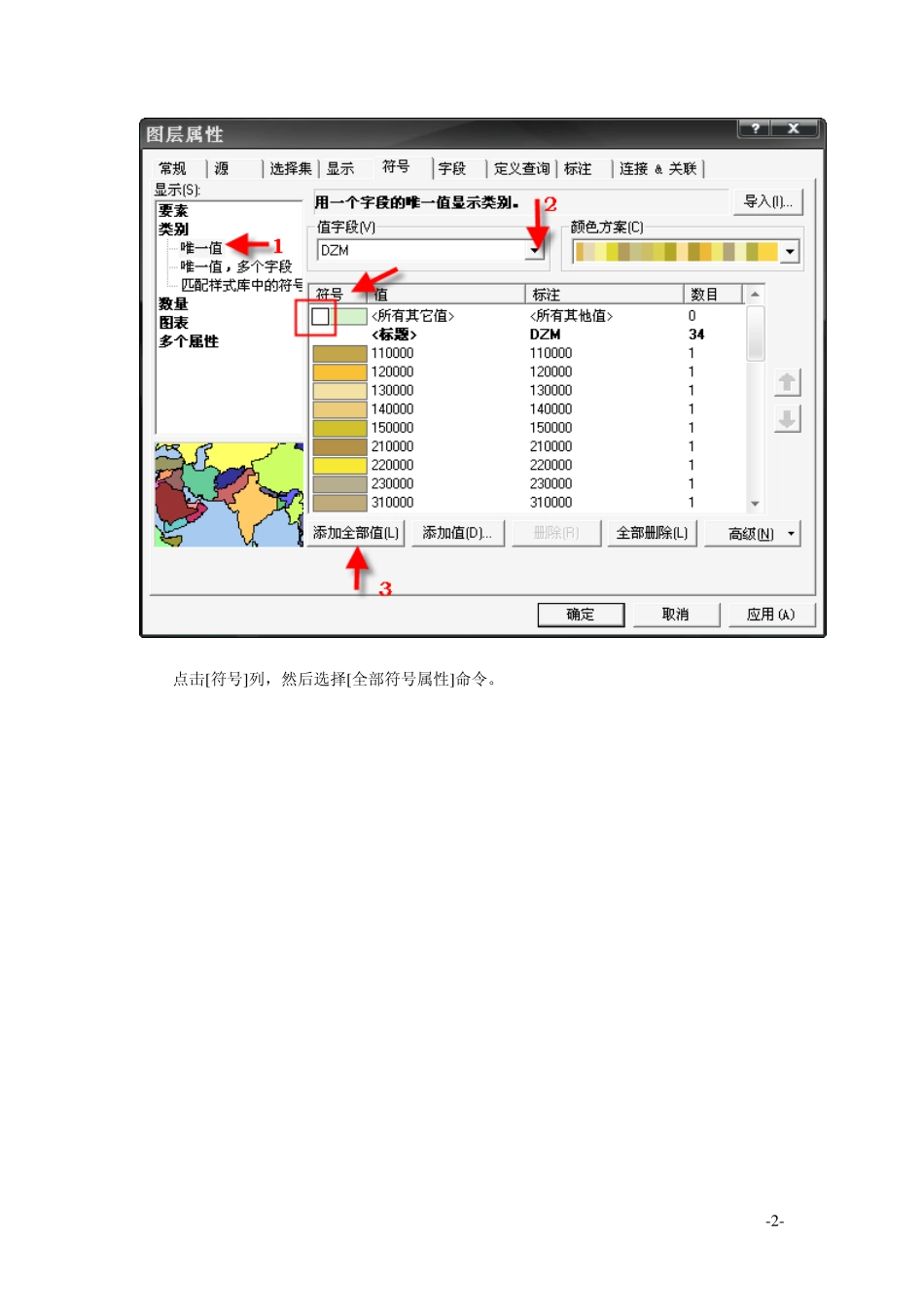

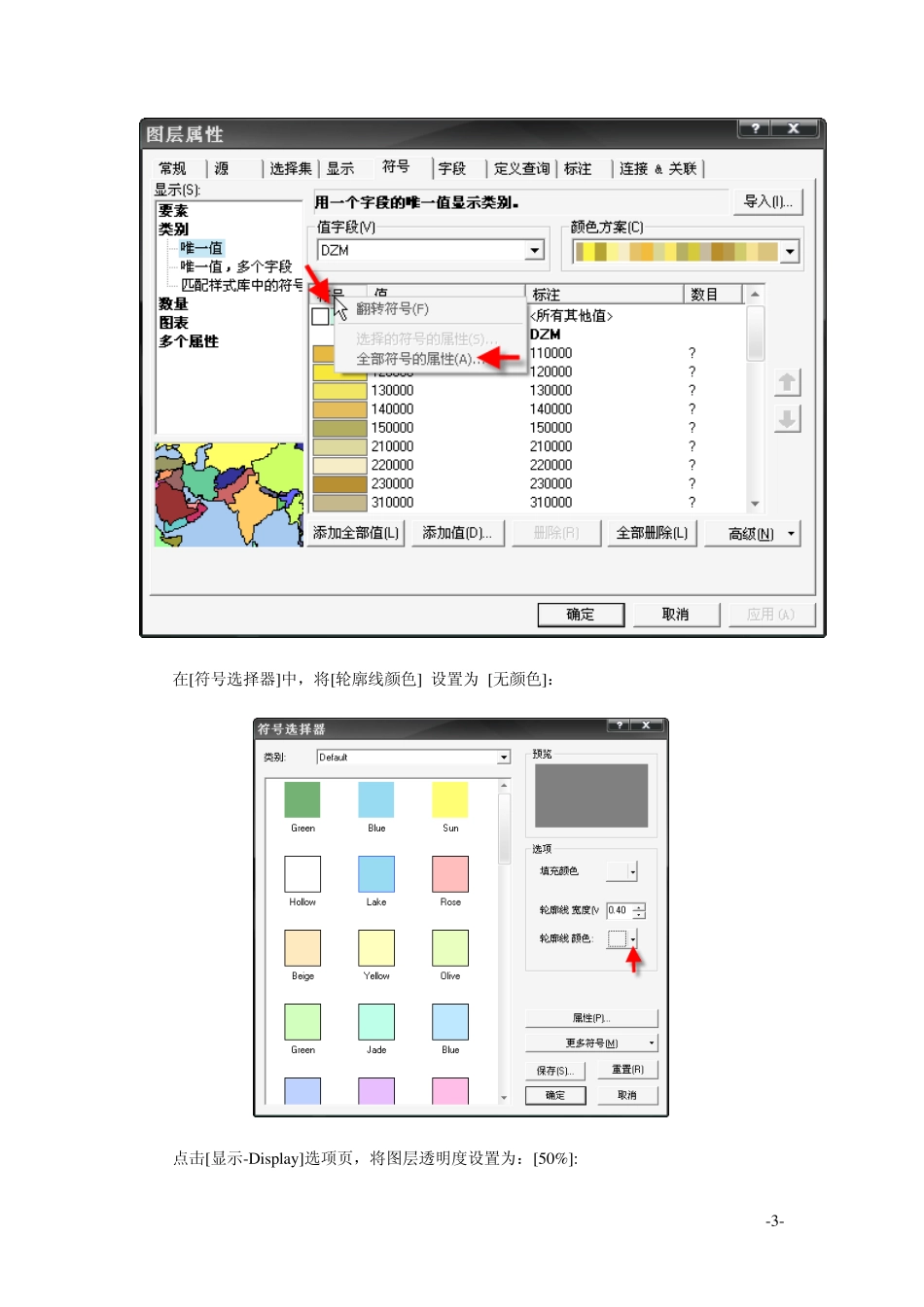

-1- ArcMap 制图－地图版面设计 一、实验目的 (1) 掌握ArcMap 下各种渲染方式的使用方法，通过渲染方式的应用将地图属性信息以直观的方式表现为专题地图。 (2) 使用ArcMap Lay ou t（布局）界面制作专题地图的基本操作。 (3) 了解如何将各种地图元素添加到地图版面中生成美观的地图设计。 提示：在以下练习过程中，请时常注意保存地图文档 二、实验准备 实验数据： 图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k] 软件准备： ArcGIS Desktop ---ArcMap 三、实验内容及步骤 第 1 步 渲染图层要素－唯一值符号 在ArcMap 中新建地图文档，加载 [空间分析] 扩展模块及[空间分析工具栏] 加载图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]，将地图文档保存到 Ex 12 下，名称为：ChinaMap 在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Sy mbology ]选项页，如下图所示，渲染参数设置为：[类别－>唯一值，字段值设置为：DZM ] 。点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。 -2- 点击[符号]列，然后选择[全部符号属性]命令。 -3- 在[符号选择器]中，将[轮廓线颜色] 设置为 [无颜色]： 点击[显示-Display]选项页，将图层透明度设置为：[50%]: -4- 现在图层：省级行政区根据字段[DZM]进行唯一值渲染，且有伪三维效果（关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层） 关闭并移除图层：[Hillshade_10k] 显示图层：[国界线]，在[TOC]中右键点击图层：[国界线]，执行[属性]命令，在出现的[图层属性]对话框中将渲染方式设置为 [单一符号]，点击[符号设置]按钮（如下图1） 在[ 符号选择器]对话框中选择一种线状符号（如下图所示） -5- 显示图层:[地级城市驻地],并参考以上操作及下图所示,设置图层渲染方式:: -6- 第2 步 标注图层要素 在TOC 中，右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[标注]选项页，确认标注字段为：[Nam e],点击 [符号]按钮 在[符号选择器]对话框中，将标注字体大小设置为: [12], 点击[属性]按钮(如下图所示): -7- 在[编辑器]对话框中, 点击[掩模]选项页, 并将大小设置为: [2]: 连续三次[确定]后退出以上对话框,返回 ArcMap 视图界面. 显示图层: [地级城市驻地],并参考...
