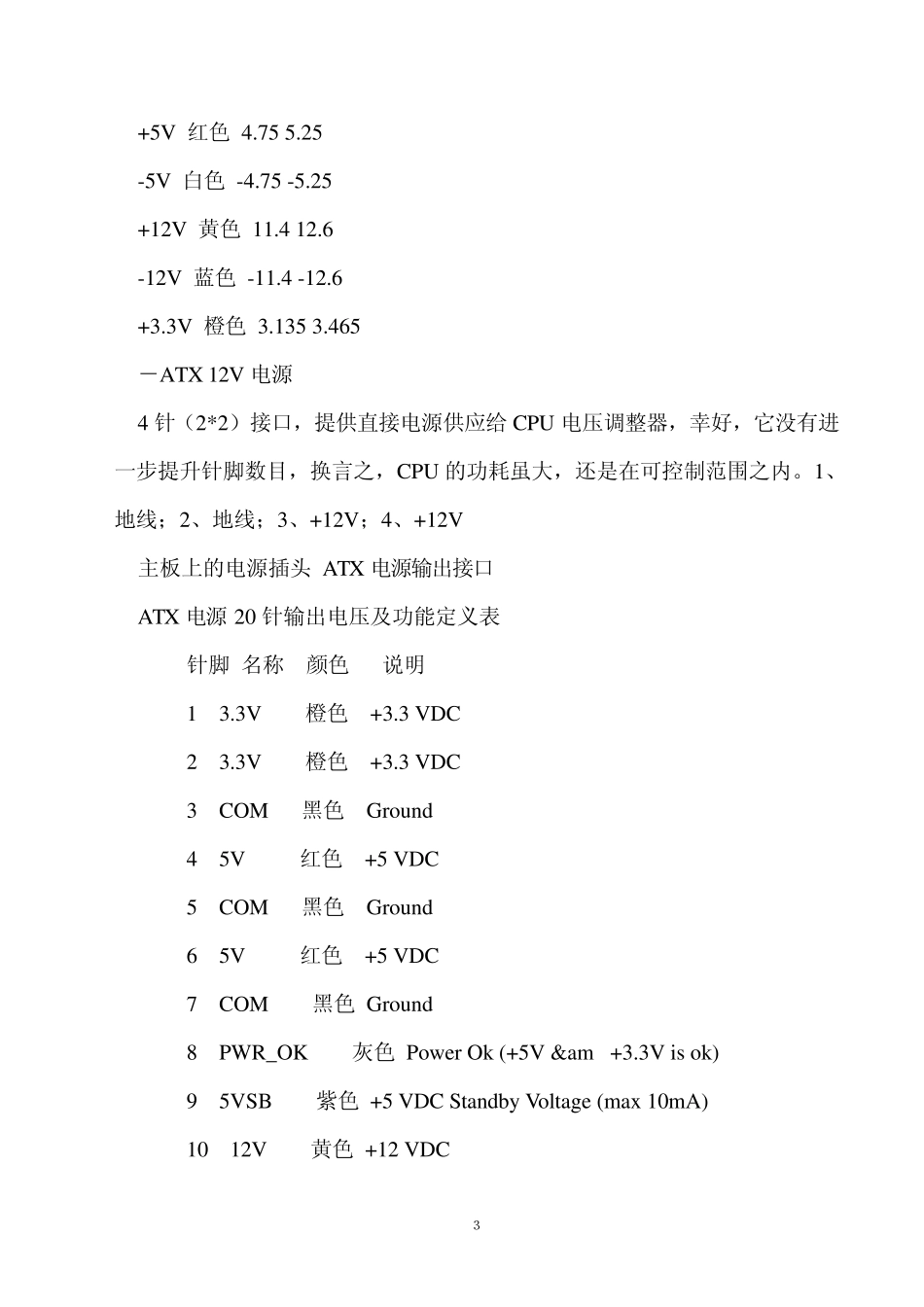

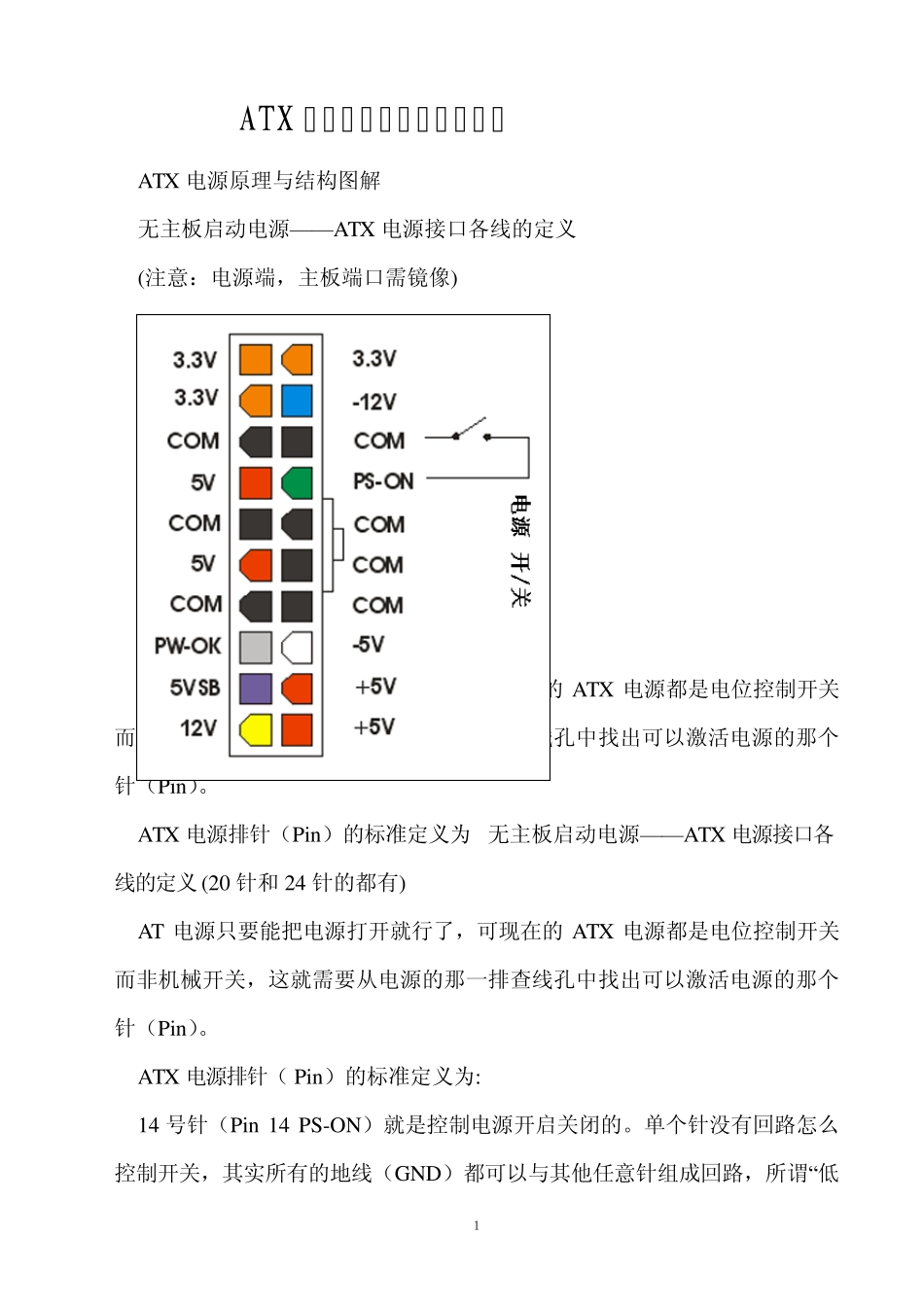

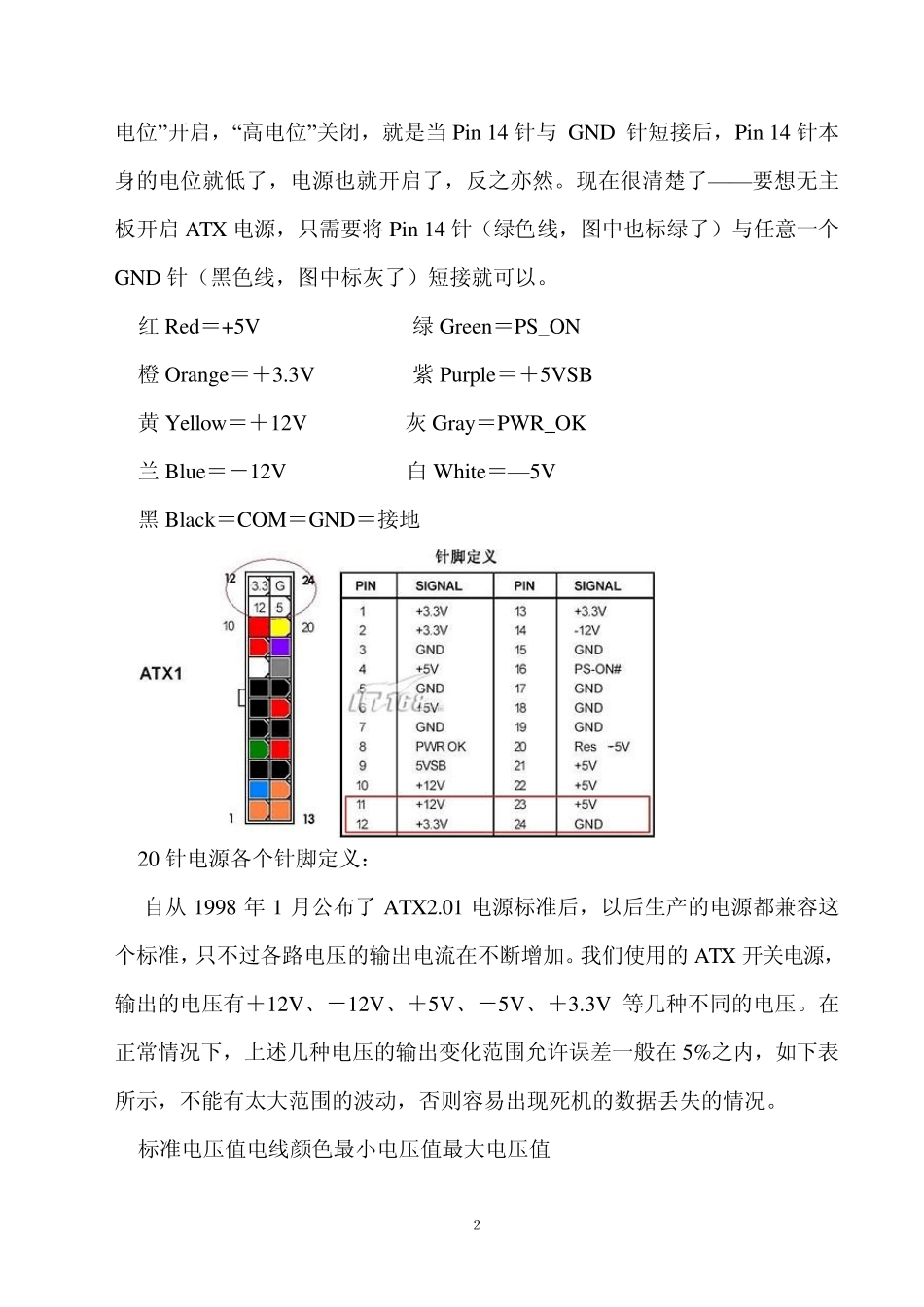

１ ATX 电源针脚定义及工作原理 ATX 电源原理与结构图解 无主板启动电源——ATX 电源接口各线的定义 (注意：电源端，主板端口需镜像) 左下角：1#，左上角：11#；右上角：20# AT 电源只要能把电源打开就行了，可现在的ATX 电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin ）。 ATX 电源排针（Pin ）的标准定义为 无主板启动电源——ATX 电源接口各线的定义(20 针和 24 针的都有) AT 电源只要能把电源打开就行了，可现在的ATX 电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin ）。 ATX 电源排针（Pin ）的标准定义为: 14 号针（Pin 14 PS-ON）就是控制电源开启关闭的。单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低 ２ 电位” 开启，“高电位” 关闭，就是当Pin 14 针与 GND 针短接后，Pin 14 针本身的电位就低了，电源也就开启了，反之亦然。现在很清楚了— — 要想无主板开启ATX 电源，只需要将Pin 14 针（绿色线，图中也标绿了）与任意一个GND 针（黑色线，图中标灰了）短接就可以。 红Red＝+5V 绿Green＝PS_ON 橙Orange＝＋3.3V 紫Purple＝＋5VSB 黄Yellow＝＋12V 灰Gray＝PWR_OK 兰Blue＝－12V 白White＝— 5V 黑Black＝COM＝GND＝接地 20 针电源各个针脚定义： 自从1998 年1 月公布了ATX2.01 电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。我们使用的ATX 开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V 等几种不同的电压。在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。 标准电压值电线颜色最小电压值最大电压值 ３ +5V 红色 4.75 5.25 -5V 白色 -4.75 -5.25 +12V 黄色 11.4 12.6 -12V 蓝色 -11.4 -12.6 +3.3V 橙色 3.135 3.465 －ATX 12V 电源 4 针（2*2）接口，提供直接电源供应给CPU 电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU 的功耗虽大，还是在可控制范围之内。1、地线；2、地线；3、+12V；4、+12V 主板上的电源插头 ATX 电源输出接口 ATX 电源20 针输出电压及功能定义表 针脚 名称 颜色 说明 1 3.3V 橙色 +3.3 VDC...
