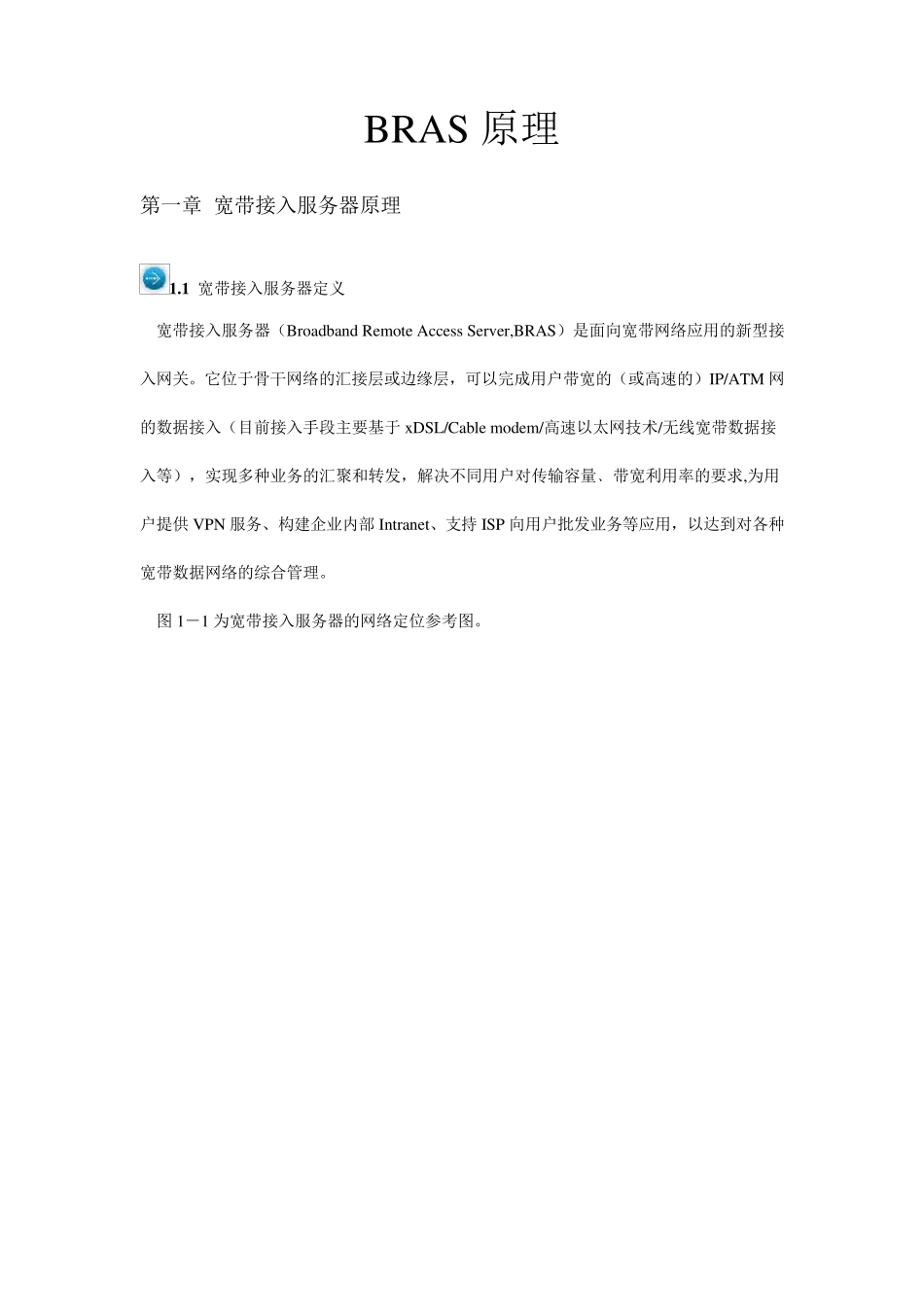

BRAS 原理 第一章 宽带接入服务器原理 1 .1 宽带接入服务器定义 宽带接入服务器（Broadband Remote Access Serv er,BRAS）是面向宽带网络应用的新型接入网关。它位于骨干网络的汇接层或边缘层，可以完成用户带宽的（或高速的）IP/ATM 网的数据接入（目前接入手段主要基于x DSL/Cable modem/高速以太网技术/无线宽带数据接入等），实现多种业务的汇聚和转发，解决不同用户对传输容量﹑带宽利用率的要求,为用户提供VPN 服务、构建企业内部 Intranet、支持 ISP 向用户批发业务等应用，以达到对各种宽带数据网络的综合管理。 图 1－1 为宽带接入服务器的网络定位参考图。 BRAS 是IP 城域网骨干层中的重要设备，是联系宽带接入网和骨干网络之间的桥梁。它承担着宽带接入网络的管理工作，完成宽带IP/ATM 网的数据接入，实现网络的IP 接入一体化，解决宽带用户在业务上、流量上和管理上的汇聚，达到了用户终端只通过一条网络连接便可以灵活、自主、方便地选择服务网络的目的，是目前城域网汇接／分配层中的核心设备。 1 .2 .2 接口类型和接入方式 为了实现对各种宽带接入类型的支持，宽带接入服务器提供了丰富的接口类型。如今，在用户侧方面，宽带接入服务器已经可以提供： DS3/OC3/OC12 的ATM 光接口,实现纯 ATM 接入或 DSLAM（DSL 的用户集中器）的接入 提供 100/1000M 快速以太网接口,实现局域网用户和HFC 用户的接入 提供高密度信道化或非信道化E1/T1/DS3 的帧中继接口,实现帧中继用户的接入 在网络侧方面, 宽带接入服务器已经可以提供： 100/1000M 快速以太网接口 OC3/OC12 的ATM 接口 OC12 的POS 接口，实现流量的汇聚转发 与以往窄带拨号服务器不同的是，宽带接入服务器接入过程依托于底层（数据链路层，主要是ATM 层和以太网层）对数据包的封装重组。利用底层的技术特点，不仅在接入组网方式上灵活多变，而且可以有效地捆绑上ATM 和以太网自身的技术优势，实现服务质量保证。具体来说： 通过 RFC1490 和RFC1483 第二层的桥接技术，RFC1577 第三层的IP 路由技术，实现宽带用户的静态 IP 接入 通过 PPP Ov er ATM 和PPP Ov er Ethernet 实现用户的动态 IP 接入 通过 L2TP 的二层VPN 隧道技术，实现企业用户和小型 ISP 的VPN 接入要求 宽带接入主流的应用方向是PPP 接入方式。而在PPP 接入技术中，由于 PPPOE 可以适用于多种接入网络，应用灵活，易于实...
