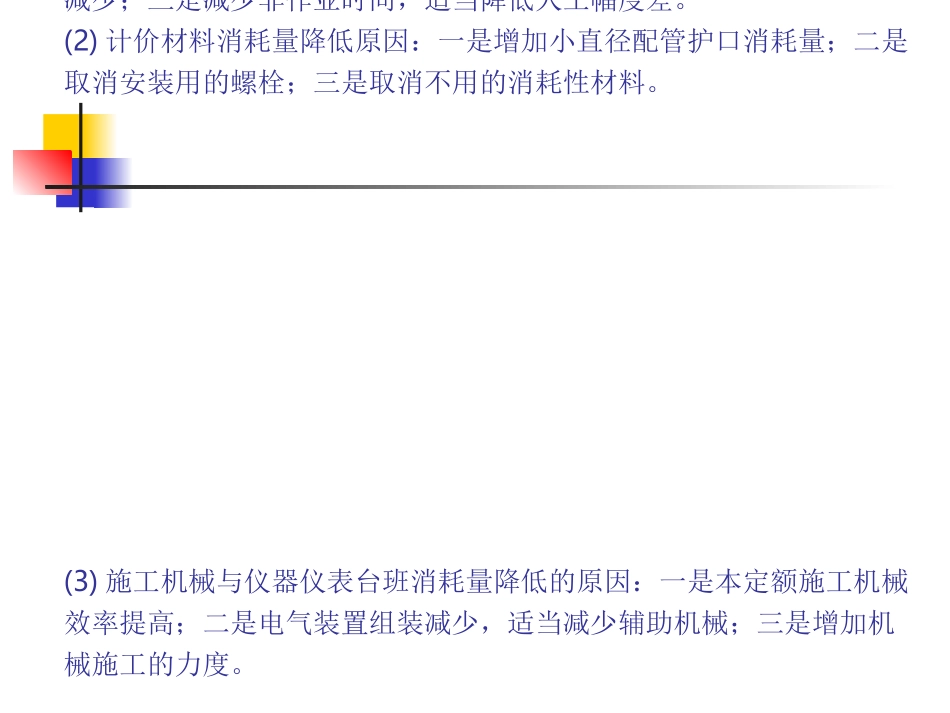

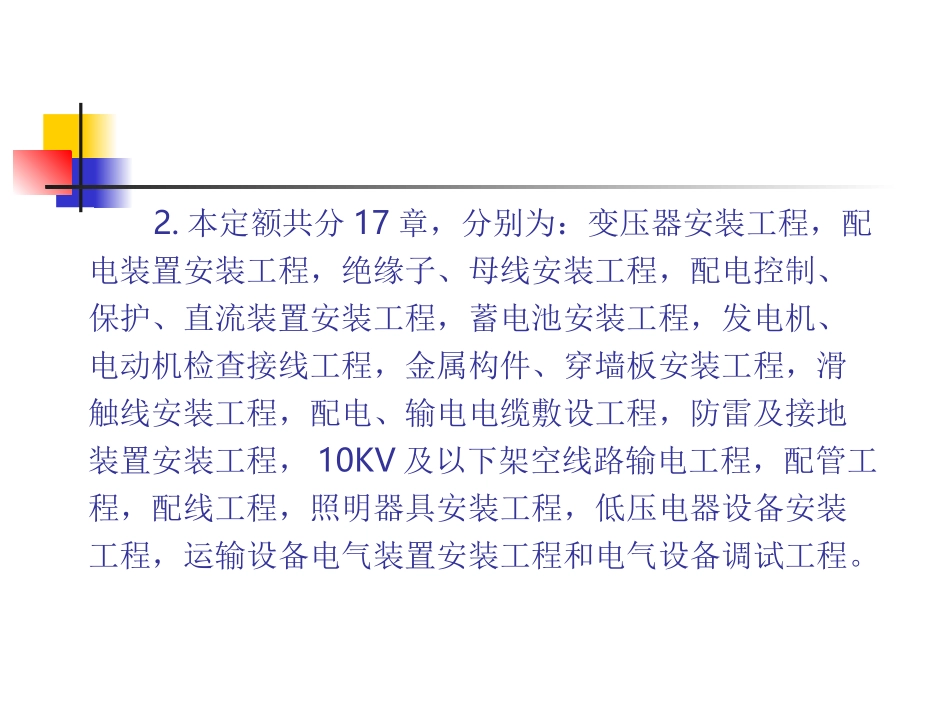

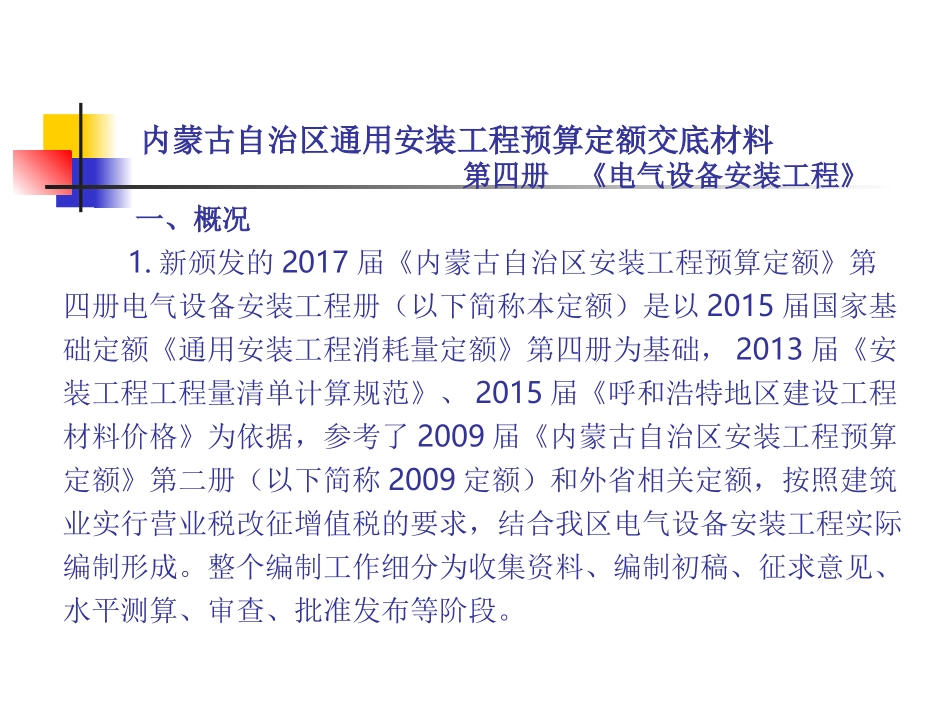

第四册《电气设备安装工程》一、概况1.新颁发的2017届《内蒙古自治区安装工程预算定额》第四册电气设备安装工程册(以下简称本定额)是以2015届国家基础定额《通用安装工程消耗量定额》第四册为基础,2013届《安装工程工程量清单计算规范》、2015届《呼和浩特地区建设工程材料价格》为依据,参考了2009届《内蒙古自治区安装工程预算定额》第二册(以下简称2009定额)和外省相关定额,按照建筑业实行营业税改征增值税的要求,结合我区电气设备安装工程实际编制形成。整个编制工作细分为收集资料、编制初稿、征求意见、水平测算、审查、批准发布等阶段。内蒙古自治区通用安装工程预算定额交底材料2.本定额共分17章,分别为:变压器安装工程,配电装置安装工程,绝缘子、母线安装工程,配电控制、保护、直流装置安装工程,蓄电池安装工程,发电机、电动机检查接线工程,金属构件、穿墙板安装工程,滑触线安装工程,配电、输电电缆敷设工程,防雷及接地装置安装工程,10KV及以下架空线路输电工程,配管工程,配线工程,照明器具安装工程,低压电器设备安装工程,运输设备电气装置安装工程和电气设备调试工程。3.本定额与2009定额消耗量对比,其中人工消耗量平均降低27.56%,计价材料消耗量平均降低1.5%,施工机械与仪表台班消耗量平均降低2.5%。原因分析如下:(1)人工消耗量降低原因:一是本定额人工消耗量结合工程实际确定,取消多余工日;二是电气装置成套化标准水平提高,安装工作量相对减少;三是减少非作业时间,适当降低人工幅度差。(2)计价材料消耗量降低原因:一是增加小直径配管护口消耗量;二是取消安装用的螺栓;三是取消不用的消耗性材料。(3)施工机械与仪器仪表台班消耗量降低的原因:一是本定额施工机械效率提高;二是电气装置组装减少,适当减少辅助机械;三是增加机械施工的力度。1.适用于工业与民用新建、扩建工程中电压等级小于等于10KV变配电设备及线路,车间动力电气设备及电气照明器具、防雷接地装置,配管配线、起重机械与电气调整试验等安装工程。2.电压等级大于10KV配电、输电、用电设备及装置安装,执行电力行业相应定额。3.本定额不包括电气设备与装置配合机械设备及装置进行单体调试或联合试运行工作,应执行有关设备安装册相应项目。4.电气设备与装置需要刷油漆、防腐、绝热时,执行第十二册《刷油、防腐蚀、绝热工程》相应项目。二、本定额适用范围及与各册定额的界线划分5.随电气设备与装置供货且需要独立安装的控制仪表,执行第六册《自动化控制仪表安装工程》相应项目。6.电缆沟、隧道、竖井砌筑工程,根据项目施工地点分别执行《房屋建筑与装饰工程预算定额》或《市政工程预算定额》相应项目。7.本定额过梁、墙、楼板的钢(塑料)套管,执行采暖给排水册相应项目。8.铁构件单件重量大于100Kg的执行第三册《静置设备与金属结构制作安装工程》相应项目。1.本定额共设置十七章,09届定额设置十五章,增加两章。本册定额共设置2529个子目,09届定额设置2099个子目,增加430个子目。2.章、节变化情况(1)17定额从09届定额第四章“控制设备及低压电器”中分离“金属构件、穿墙套板安装工程”,形成17届定额第七章;分离出“低压电器设备安装工程”,形成17届定额第十五章。三、本定额与2009届定额比较总体变化情况(2)将09届定额第十二章“配管、配线”分成两章,分别形成17届定额第十二章“配管工程”和第十三章“配线工程”。(3)取消09届定额电梯电气调试章节,增加了起重设备电气装置安装工程章节。(4)第二章增加了配电智能设备安装一节,第九章增加了土石方工程与地基处理工程两节,第十四章增加了艺术喷泉照明系统安装工程一节,第十七章增加了整套启动调试及特殊项目测试与性能验收试验两节(1)脚手架搭拆费按人工费5%计取,其中人工费占35%(09届定额为4%,人工费占25%)同时规定电气调试工程及装饰灯具安装工程、10KV架空线路工程、直埋敷设电缆工程、路灯工程不计算脚手架费用。(2)超高增加费安装高度距离楼面或地面5m时超过部分工程量按定额人工费乘以系数1.1(09届定额为1.33),同时规定:小区路灯、投光灯、氙气灯、烟囱及水塔指示灯、...
