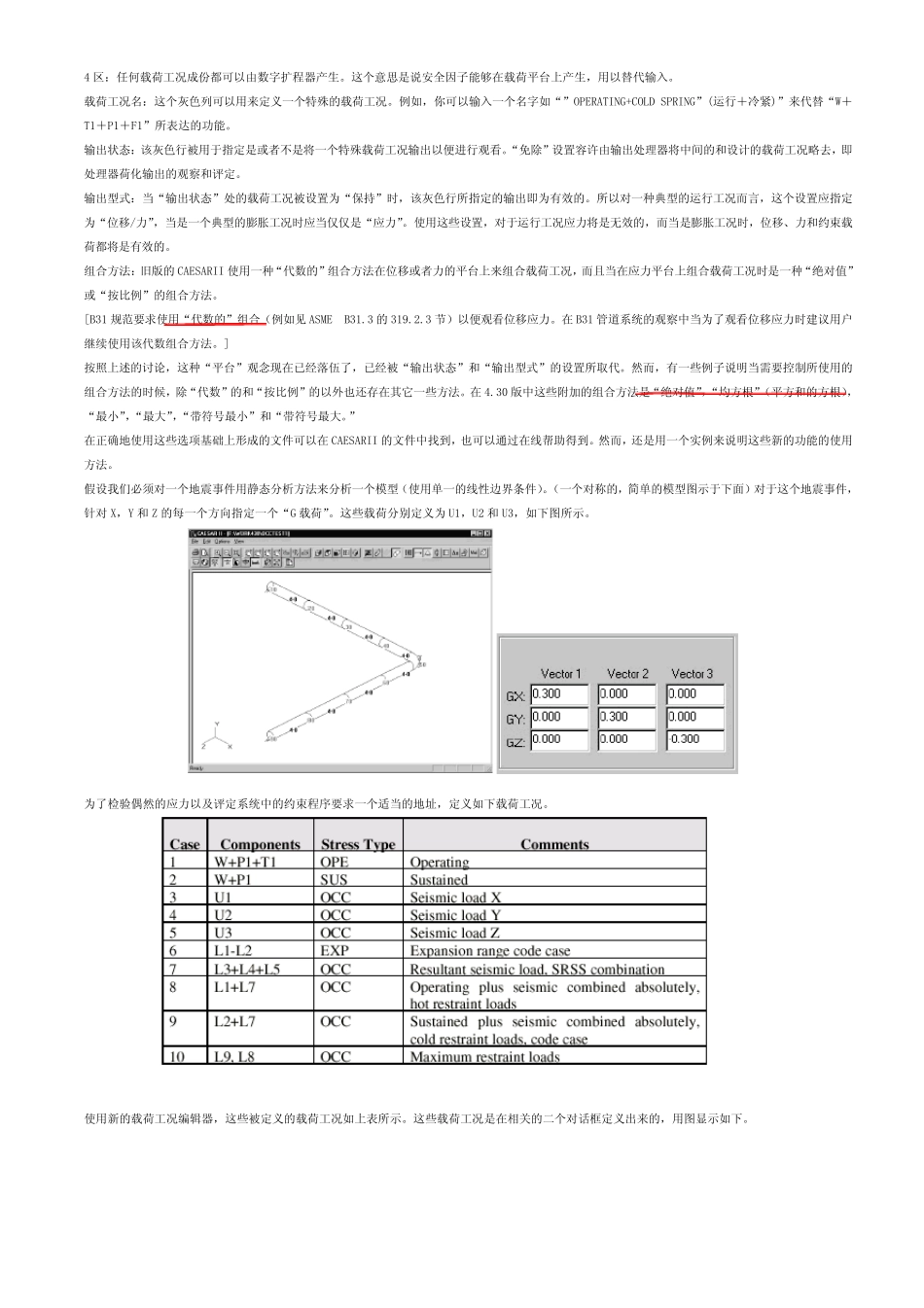

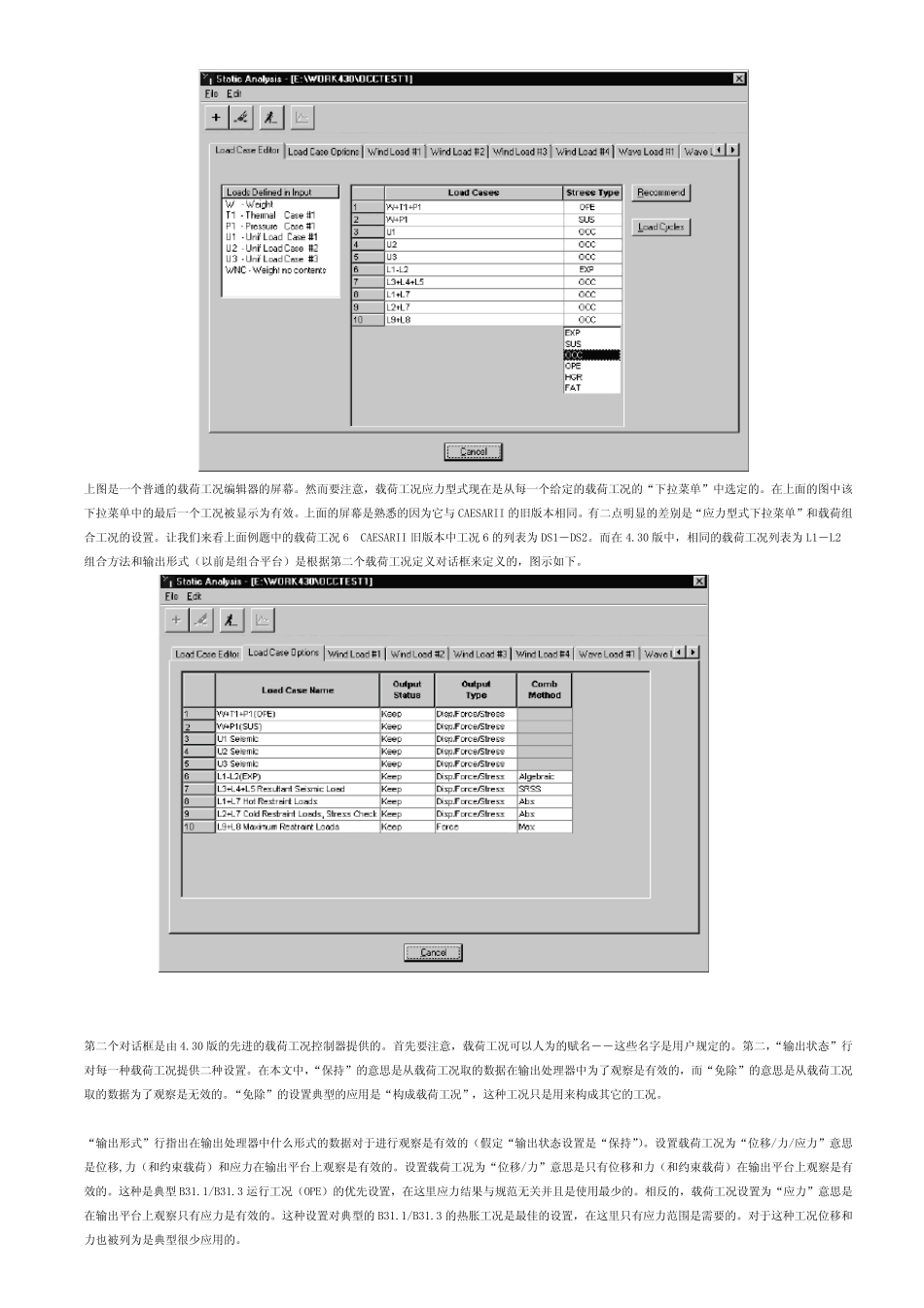

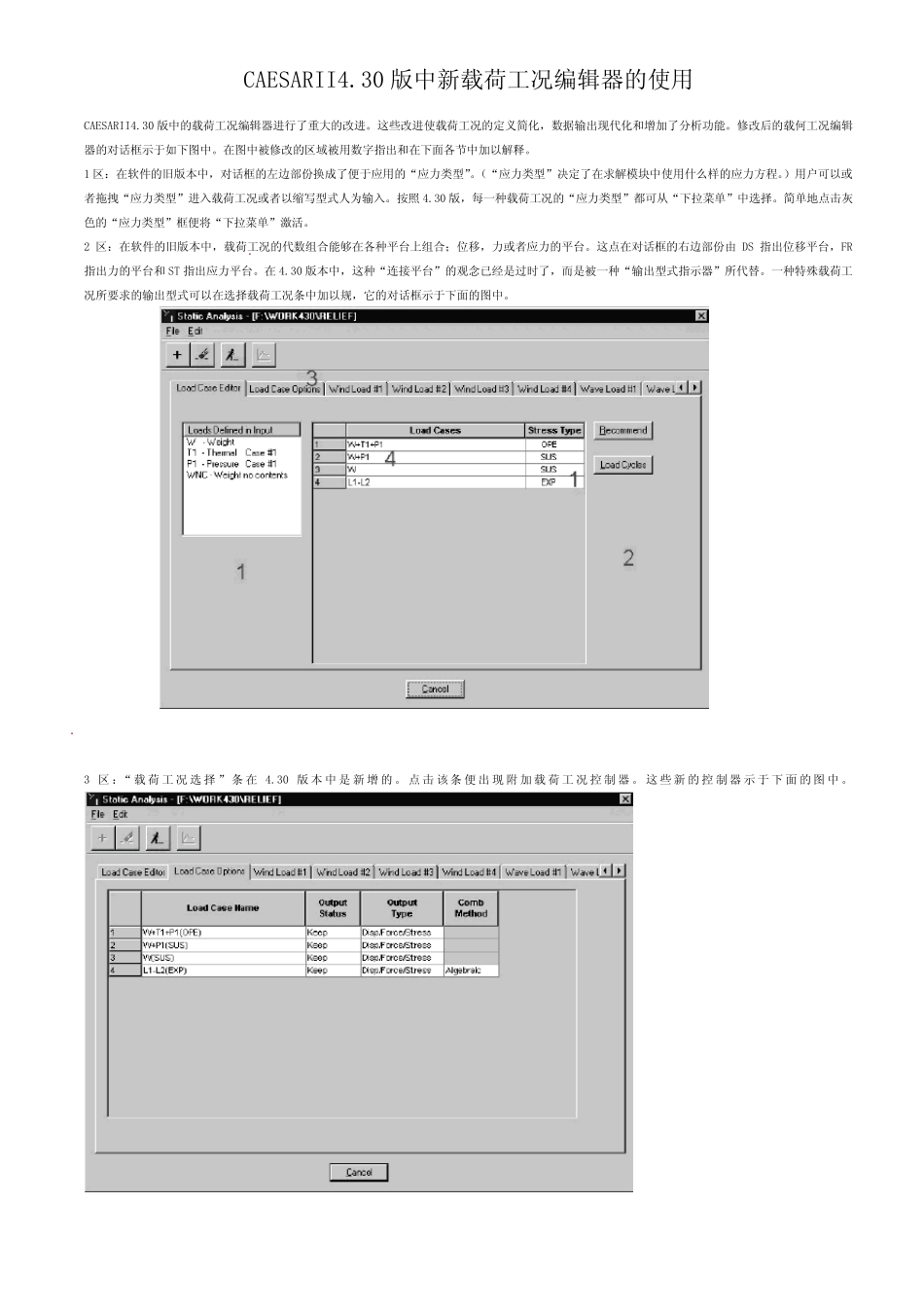

CAESARII4.30 版中新载荷工况编辑器的使用CAESARII4.30 版中的载荷工况编辑器进行了重大的改进。这些改进使载荷工况的定义简化，数据输出现代化和增加了分析功能。修改后的载何工况编辑器的对话框示于如下图中。在图中被修改的区域被用数字指出和在下面各节中加以解释。1 区：在软件的旧版本中，对话框的左边部份换成了便于应用的“应力类型”。（“应力类型”决定了在求解模块中使用什么样的应力方程。）用户可以或者拖拽“应力类型”进入载荷工况或者以缩写型式人为输入。按照 4.30 版，每一种载荷工况的“应力类型”都可从“下拉菜单”中选择。简单地点击灰色的“应力类型”框便将“下拉菜单”激活。2 区：在软件的旧版本中，载荷工况的代数组合能够在各种平台上组合；位移，力或者应力的平台。这点在对话框的右边部份由 DS 指出位移平台，FR指出力的平台和ST 指出应力平台。在4.30 版本中，这种“连接平台”的观念已经是过时了，而是被一种“输出型式指示器”所代替。一种特殊载荷工况所要求的输出型式可以在选择载荷工况条中加以规，它的对话框示于下面的图中。3 区：“ 载荷工况选 择 ” 条 在4.30 版本中是 新增的。点 击 该 条 便出现附 加载荷工况控 制 器。这些新的控 制 器示于下面的图中。4 区：任何载荷工况成份都可以由数字扩程器产生。这个意思是说安全因子能够在载荷平台上产生，用以替代输入。载荷工况名：这个灰色列可以用来定义一个特殊的载荷工况。例如，你可以输入一个名字如“”OPERATING+COLD SPRING”(运行＋冷紧)”来代替“W＋T1＋P1＋F1”所表达的功能。输出状态：该灰色行被用于指定是或者不是将一个特殊载荷工况输出以便进行观看。“免除”设置容许由输出处理器将中间的和设计的载荷工况略去，即处理器荷化输出的观察和评定。输出型式：当“输出状态”处的载荷工况被设置为“保持”时，该灰色行所指定的输出即为有效的。所以对一种典型的运行工况而言，这个设置应指定为“位移/力”，当是一个典型的膨胀工况时应当仅仅是“应力”。使用这些设置，对于运行工况应力将是无效的，而当是膨胀工况时，位移、力和约束载荷都将是有效的。组合方法：旧版的CAESARII 使用一种“代数的”组合方法在位移或者力的平台上来组合载荷工况，而且当在应力平台上组合载荷工况时是一种“绝对值”或“按比例”的组合方法。[B31 规范要求使用“代数的”组合（例如见ASMEB31.3 的319.2.3 节）以便观看位移...
