Cisco路由器配置

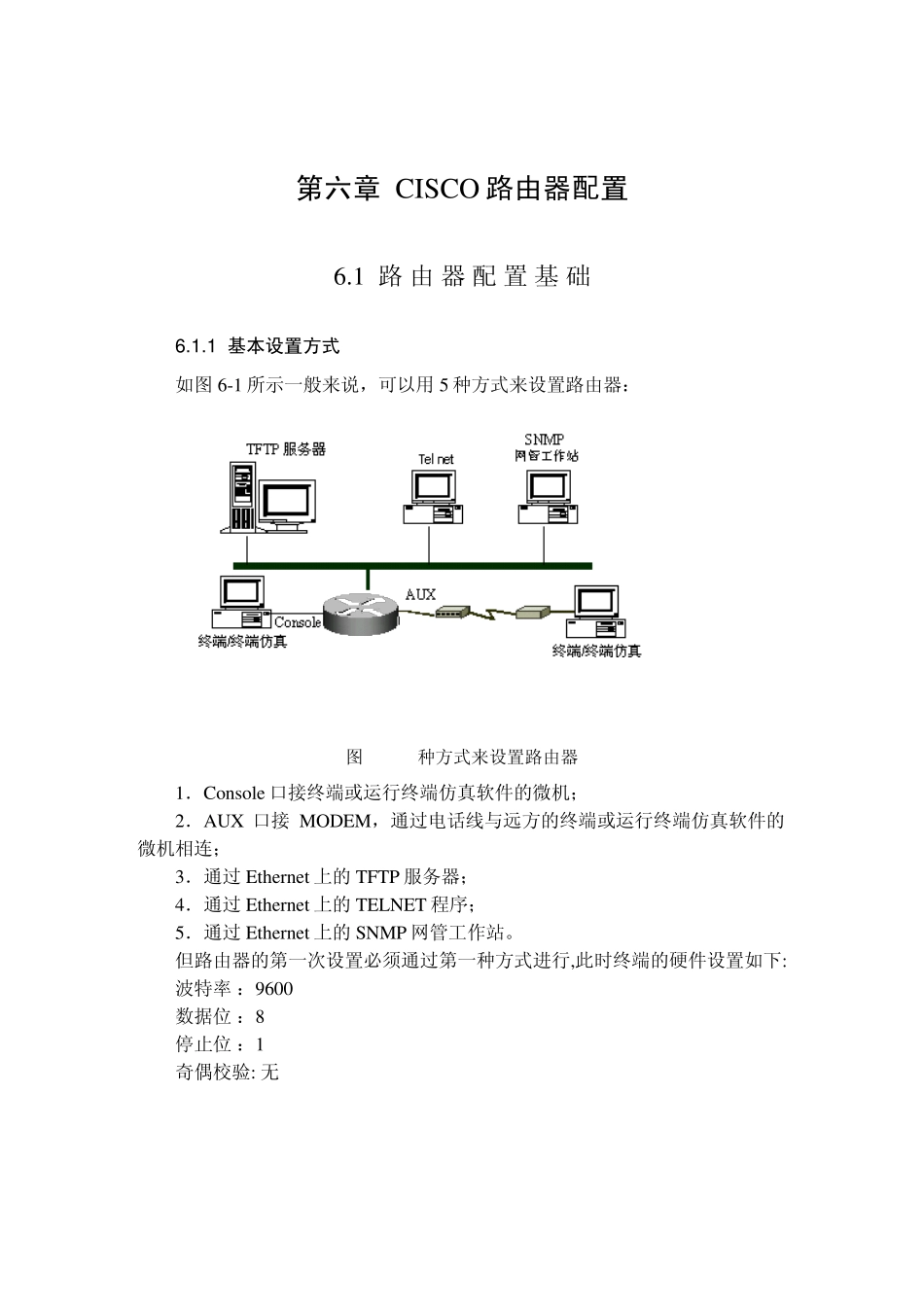

第六章 CISCO 路由器配置 6.1 路 由 器 配 置 基 础 6 .1 .1 基本设置方式 如图6-1 所示一般来说，可以用5 种方式来设置路由器： 图6-1 5种方式来设置路由器 1．Console 口接终端或运行终端仿真软件的微机； 2．AUX 口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连； 3．通过Ethernet上的TFTP 服务器； 4．通过Ethernet上的TELNET 程序； 5．通过Ethernet上的SNMP 网管工作站。 但路由器的第一次设置必须通过第一种方式进行,此时终端的硬件设置如下: 波特率 ：9600 数据位 ：8 停止位 ：1 奇偶校验: 无 第六章 CISCO 路由器配置 ·115· 6.1.2 命令状态 1. rou ter> 路由器处于用户命令状态，这时用户可以看路由器的连接状态，访问其它网络和主机，但不能看到和更改路由器的设置内容。 2. rou ter# 在 rou ter>提示符下键入 enable,路由器进入特权命令状态 rou ter#，这时不但可以执行所有的用户命令，还可以看到和更改路由器的设置内容。 3. rou ter(config)# 在 rou ter#提示符下键入 configu re terminal,出现提示符 rou ter(config)#，此时路由器处于全局设置状态，这时可以设置路由器的全局参数。 4. rou ter(config-if)#; rou ter(config-line)#; rou ter(config-rou ter)#;… 路由器处于局部设置状态，这时可以设置路由器某个局部的参数。 5. > 路由器处于 RXBOOT 状态，在开机后 60 秒内按 ctrl-break 可进入此状态，这时路由器不能完成正常的功能，只能进行软件升级和手工引导。 6. 设置对话状态 这是一台新路由器开机时自动进入的状态，在特权命令状态使用 SETUP 命令也可进入此状态，这时可通过对话方式对路由器进行设置。 6.1.3 设置对话过程 1.显示提示信息 2.全局参数的设置 3.接口参数的设置 4.显示结果 利用设置对话过程可以避免手工输入命令的烦琐，但它还不能完全代替手工设置，一些特殊的设置还必须通过手工输入的方式完成。 进入设置对话过程后，路由器首先会显示一些提示信息： --- Sy stem Configu ration Dialog --- At any point y ou may enter a qu estion mark '?' for help. Use ctrl-c to abort configu ration dialog at any prompt. Defau lt settings are in squ are brackets '[]'. 这是告诉你在设置对话过程中的任何地方都可以键入“？”得到系...
