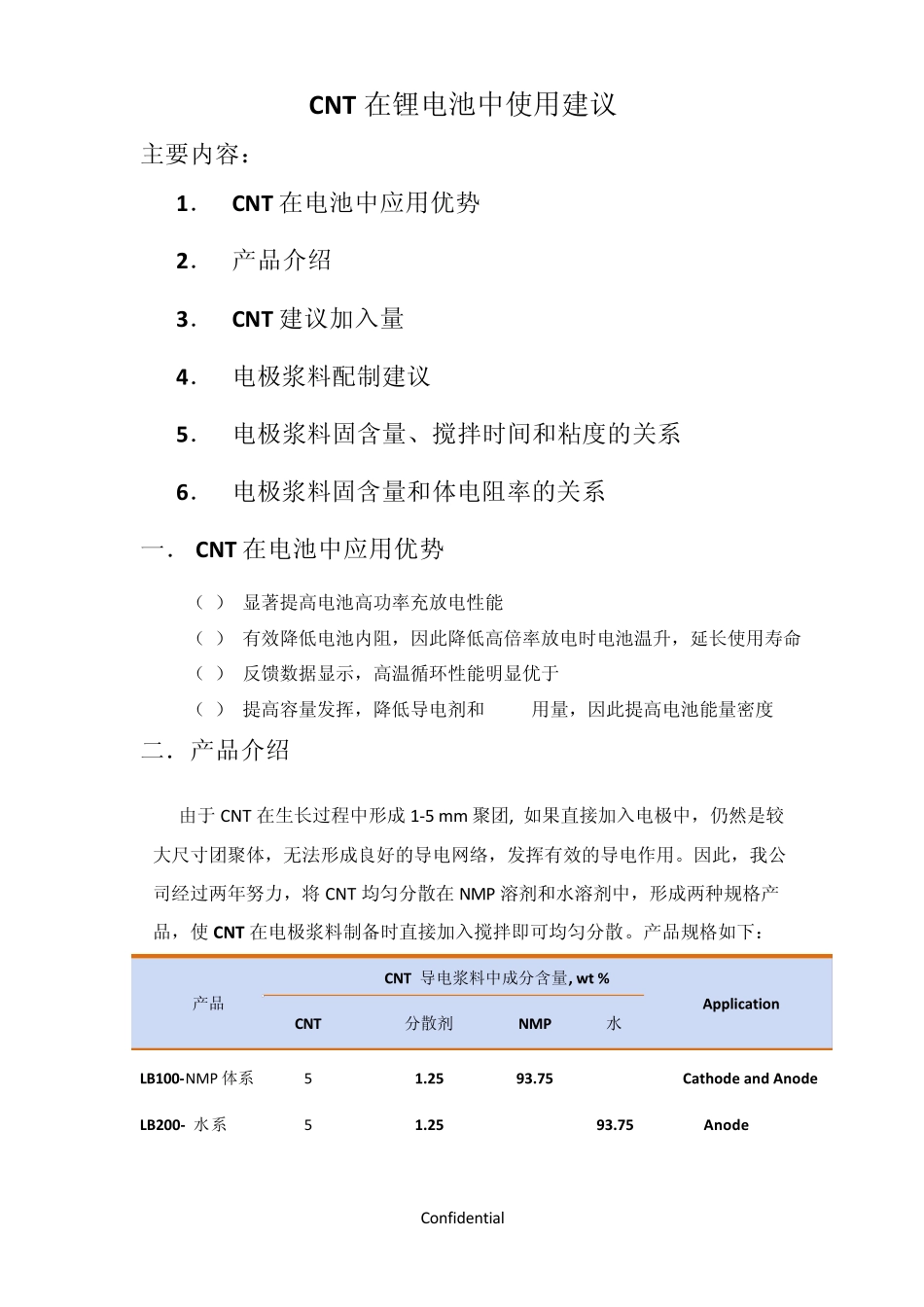

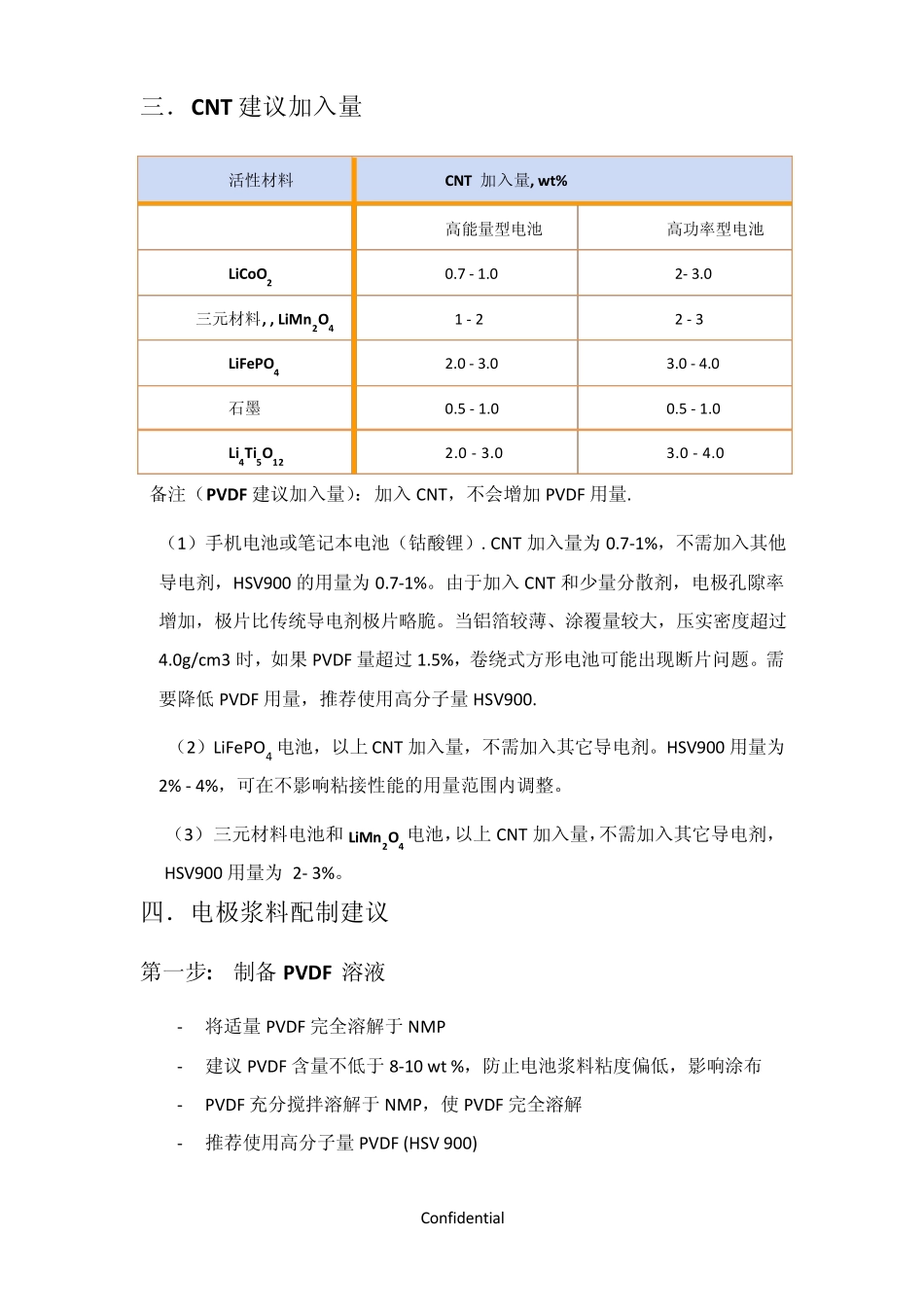

Confidential CNT 在锂电池中使用建议 主要内容： 1． CNT 在电池中应用优势 2． 产品介绍 3． CNT 建议加入量 4． 电极浆料配制建议 5． 电极浆料固含量、搅拌时间和粘度的关系 6． 电极浆料固含量和体电阻率的关系 一． CNT 在电池中应用优势 （1） 显著提高电池高功率充放电性能 （2） 有效降低电池内阻，因此降低高倍率放电时电池温升，延长使用寿命 （3） 反馈数据显示，高温循环性能明显优于 SP （4） 提高容量发挥，降低导电剂和 PVDF用量，因此提高电池能量密度 二．产品介绍 由于 CNT 在生长过程中形成 1-5 mm 聚团, 如果直接加入电极中，仍然是较大尺寸团聚体，无法形成良好的导电网络，发挥有效的导电作用。因此，我公司经过两年努力，将 CNT 均匀分散在NMP 溶剂和水溶剂中，形成两种规格产品，使CNT 在电极浆料制备时直接加入搅拌即可均匀分散。产品规格如下： 产品 CNT 导电浆料中成分含量, w t % Application CNT 分散剂 NMP 水 LB100-NMP 体系 5 1.25 93.75 Cathode and Anode LB200- 水系 5 1.25 93.75 Anode Confidential 三．CNT 建议加入量 备注（PVDF 建议加入量）：加入CNT，不会增加PVDF 用量. （1）手机电池或笔记本电池（钴酸锂）. CNT 加入量为0.7-1%，不需加入其他导电剂，HSV900 的用量为0.7-1%。由于加入CNT 和少量分散剂，电极孔隙率增加，极片比传统导电剂极片略脆。当铝箔较薄、涂覆量较大，压实密度超过4.0g/cm3 时，如果 PVDF 量超过 1.5%，卷绕式方形电池可能出现断片问题。需要降低 PVDF 用量，推荐使用高分子量HSV900. （2）LiFePO4 电池，以上 CNT 加入量，不需加入其它导电剂。HSV900 用量为2% - 4%，可在不影响粘接性能的用量范围内调整。 （3） 三元材料电池和LiMn2O4 电池，以上 CNT 加入量，不需加入其它导电剂，HSV900 用量为 2- 3%。 四．电极浆料配制建议 第一步: 制备PVDF 溶液 - 将适量PVDF 完全溶解于NMP - 建议PVDF 含量不低于8-10 w t %，防止电池浆料粘度偏低，影响涂布 - PVDF 充分搅拌溶解于NMP，使 PVDF 完全溶解 - 推荐使用高分子量PVDF (HSV 900) 活性材料 CNT 加入量, w t% 高能量型电池 高功率型电池 LiCoO2 0.7 - 1.0 2- 3.0 三元材料, , LiMn2O4 1 - 2 2 - 3 LiFePO4 2.0 - 3.0 3.0 - 4.0 石墨 0.5 - 1.0 0.5 - 1.0...
