DNT高速洗浆机

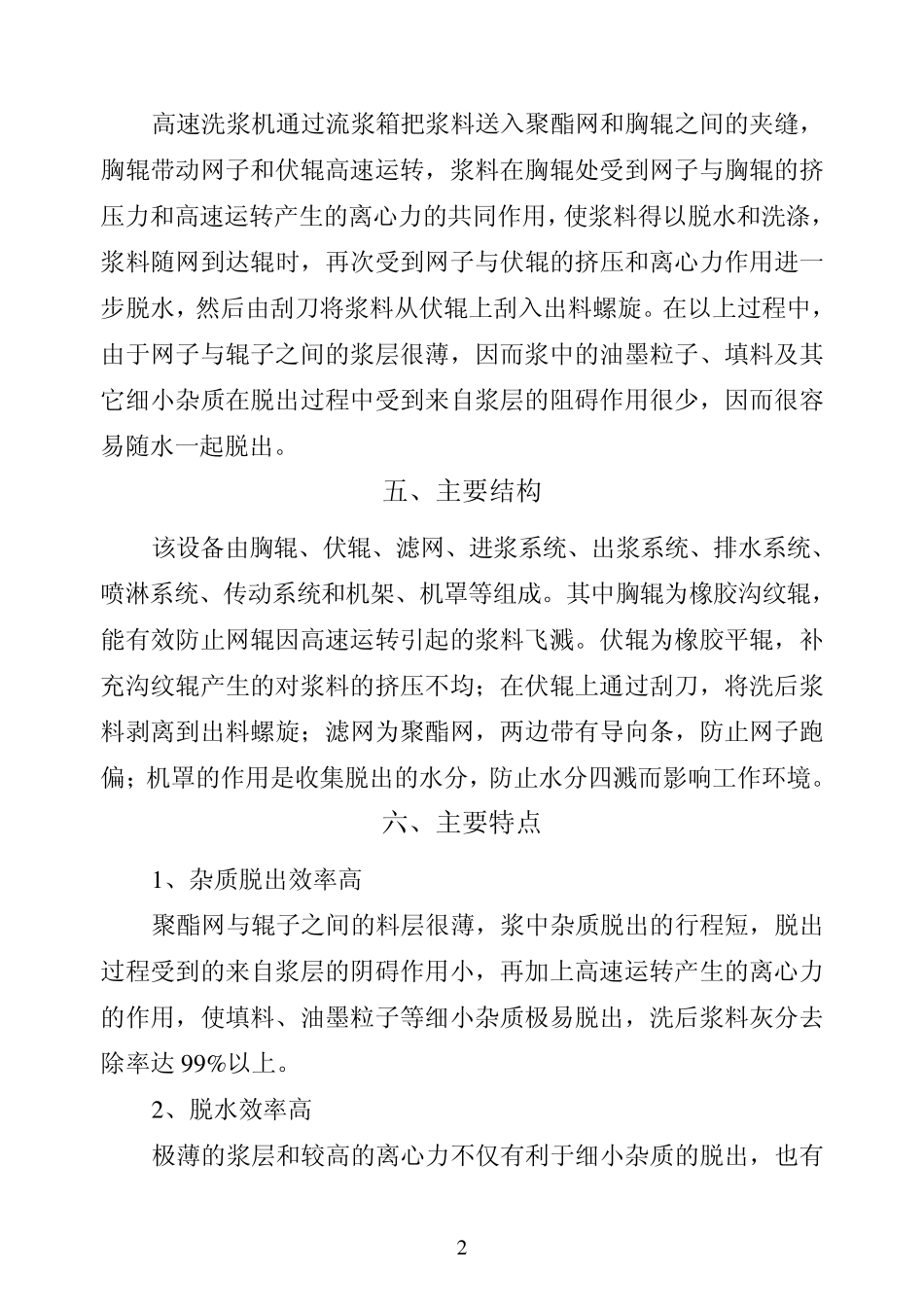

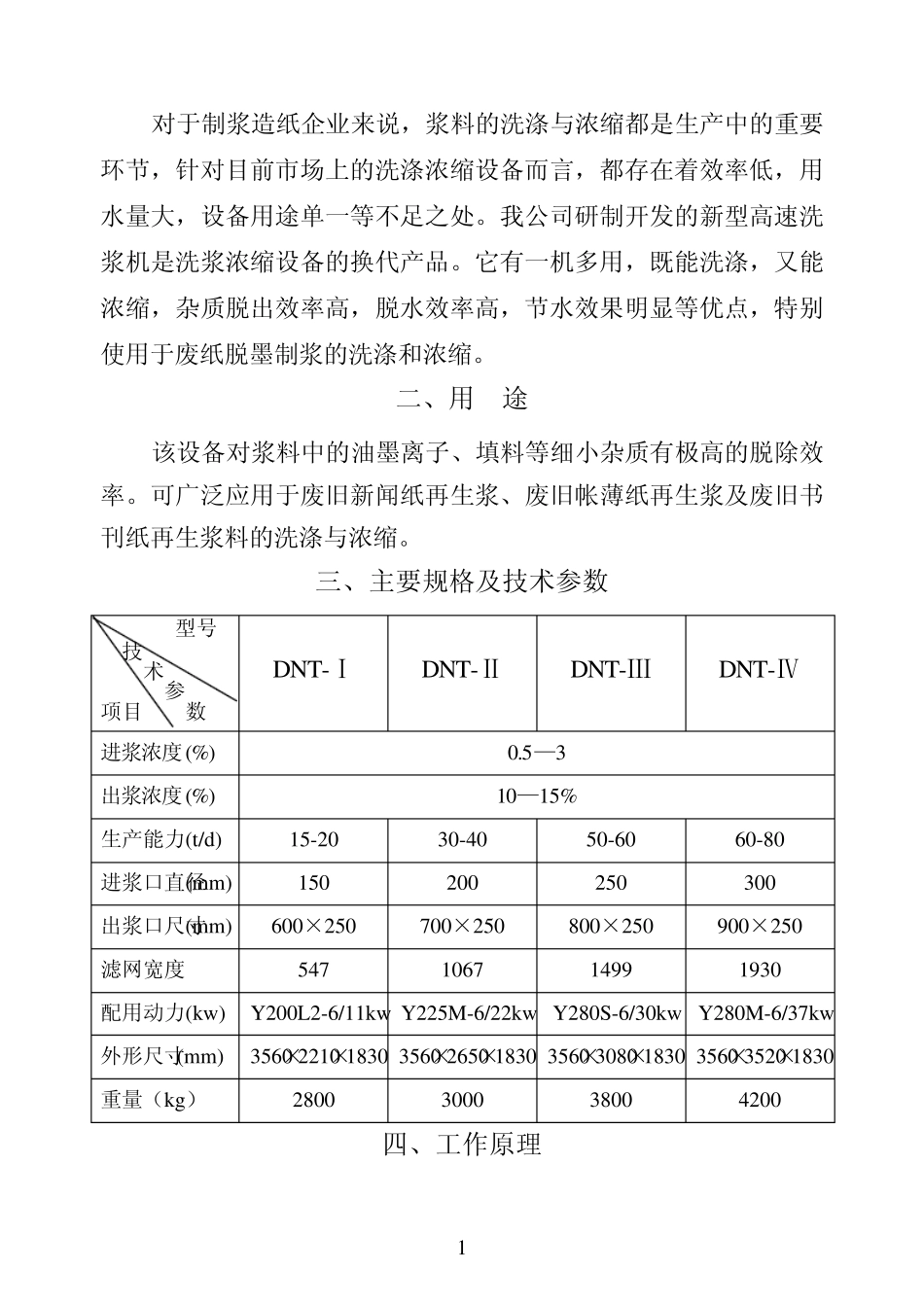

DNT 系列 高速洗浆机 使用说明书 诸城市天工造纸机械有限公司 一、概 述 1 对于制浆造纸企业来说，浆料的洗涤与浓缩都是生产中的重要环节，针对目前市场上的洗涤浓缩设备而言，都存在着效率低，用水量大，设备用途单一等不足之处。我公司研制开发的新型高速洗浆机是洗浆浓缩设备的换代产品。它有一机多用，既能洗涤，又能浓缩，杂质脱出效率高，脱水效率高，节水效果明显等优点，特别使用于废纸脱墨制浆的洗涤和浓缩。 二、用 途 该设备对浆料中的油墨离子、填料等细小杂质有极高的脱除效率。可广泛应用于废旧新闻纸再生浆、废旧帐薄纸再生浆及废旧书刊纸再生浆料的洗涤与浓缩。 三、主要规格及技术参数 型号 技 术 参 项目 数 DNT-Ⅰ DNT-Ⅱ DNT-Ⅲ DNT-Ⅳ 进浆浓度(%) 0.5—3 出浆浓度(%) 10—15% 生产能力(t/d) 15-20 30-40 50-60 60-80 进浆口直径(mm) 150 200 250 300 出浆口尺寸(mm) 600×250 700×250 800×250 900×250 滤网宽度 547 1067 1499 1930 配用动力(kw ) Y200L2-6/11kw Y225M-6/22kw Y280S-6/30kw Y280M-6/37kw 外形尺寸(mm) 3560×2210×1830 3560×2650×1830 3560×3080×1830 3560×3520×1830 重量（kg） 2800 3000 3800 4200 四、工作原理 2 高速洗浆机通过流浆箱把浆料送入聚酯网和胸辊之间的夹缝，胸辊带动网子和伏辊高速运转，浆料在胸辊处受到网子与胸辊的挤压力和高速运转产生的离心力的共同作用，使浆料得以脱水和洗涤，浆料随网到达辊时，再次受到网子与伏辊的挤压和离心力作用进一步脱水，然后由刮刀将浆料从伏辊上刮入出料螺旋。在以上过程中，由于网子与辊子之间的浆层很薄，因而浆中的油墨粒子、填料及其它细小杂质在脱出过程中受到来自浆层的阻碍作用很少，因而很容易随水一起脱出。 五、主要结构 该设备由胸辊、伏辊、滤网、进浆系统、出浆系统、排水系统、喷淋系统、传动系统和机架、机罩等组成。其中胸辊为橡胶沟纹辊，能有效防止网辊因高速运转引起的浆料飞溅。伏辊为橡胶平辊，补充沟纹辊产生的对浆料的挤压不均；在伏辊上通过刮刀，将洗后浆料剥离到出料螺旋；滤网为聚酯网，两边带有导向条，防止网子跑偏；机罩的作用是收集脱出的水分，防止水分四溅而影响工作环境。 六、主要特点 1、杂质脱出效率高 聚酯网与辊子之间的料层很薄，浆中杂质脱出的行程短，脱出过程受到的来自浆层的阴碍作用小，再加上高速运转产生的离心力的作...
