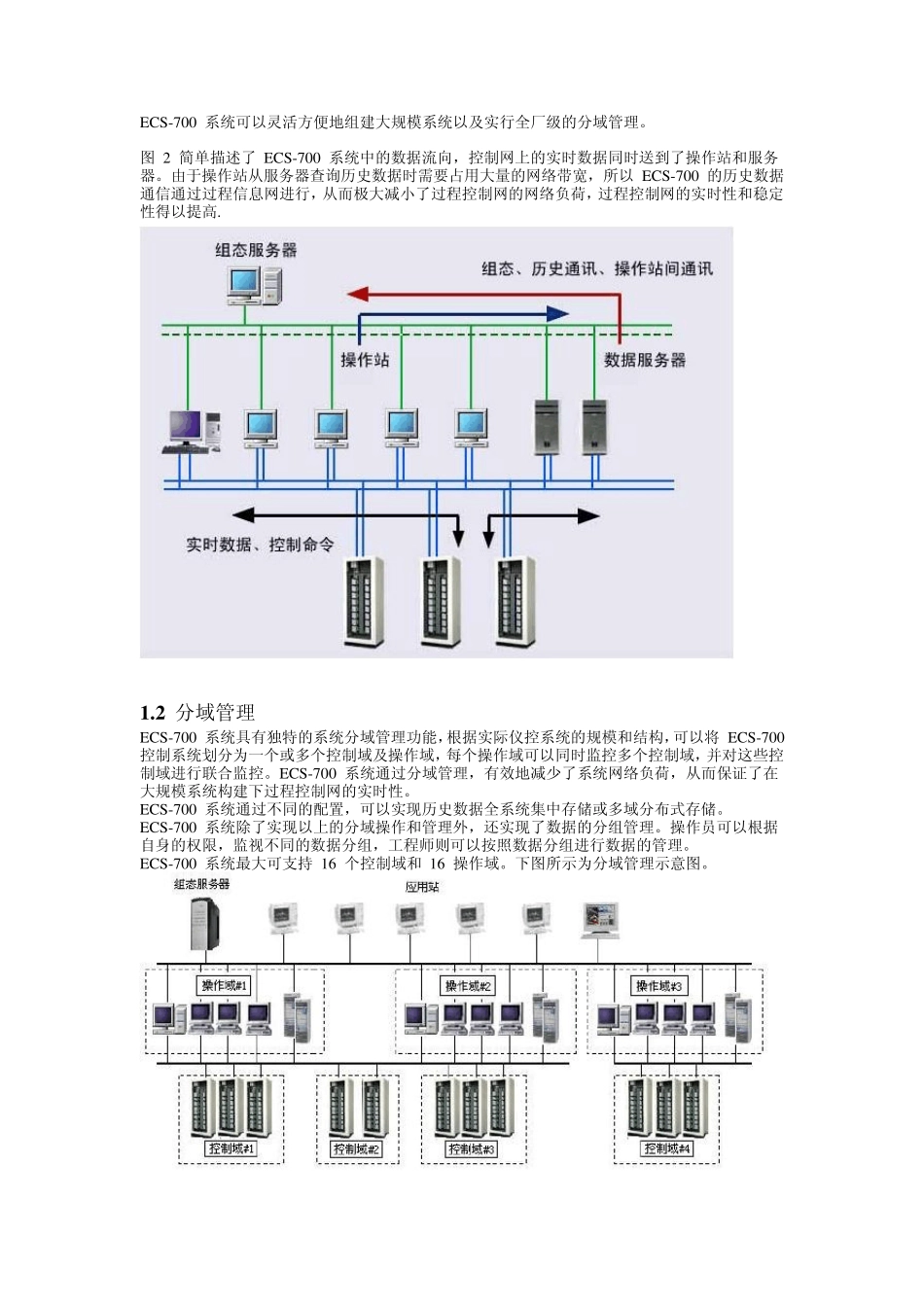

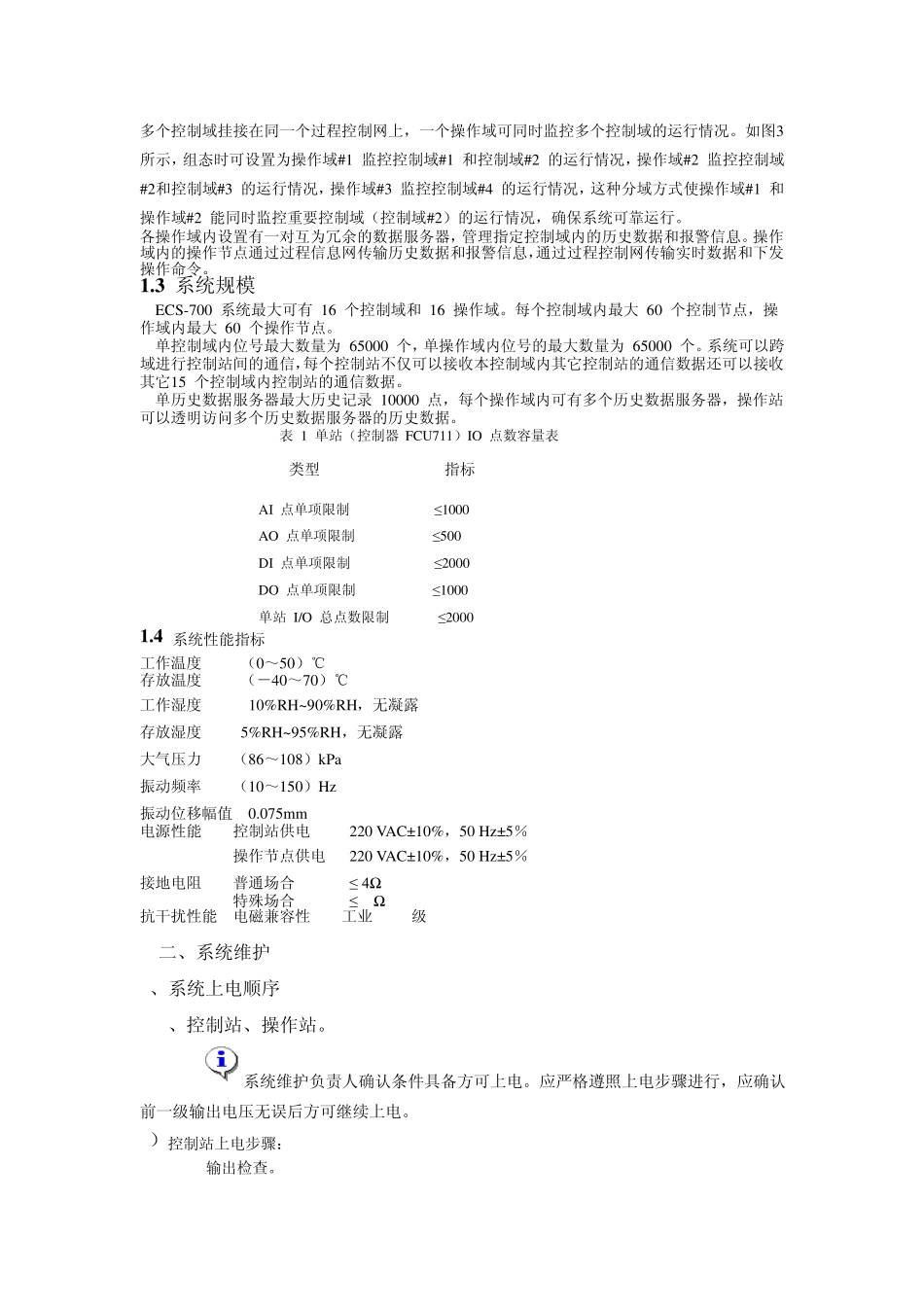

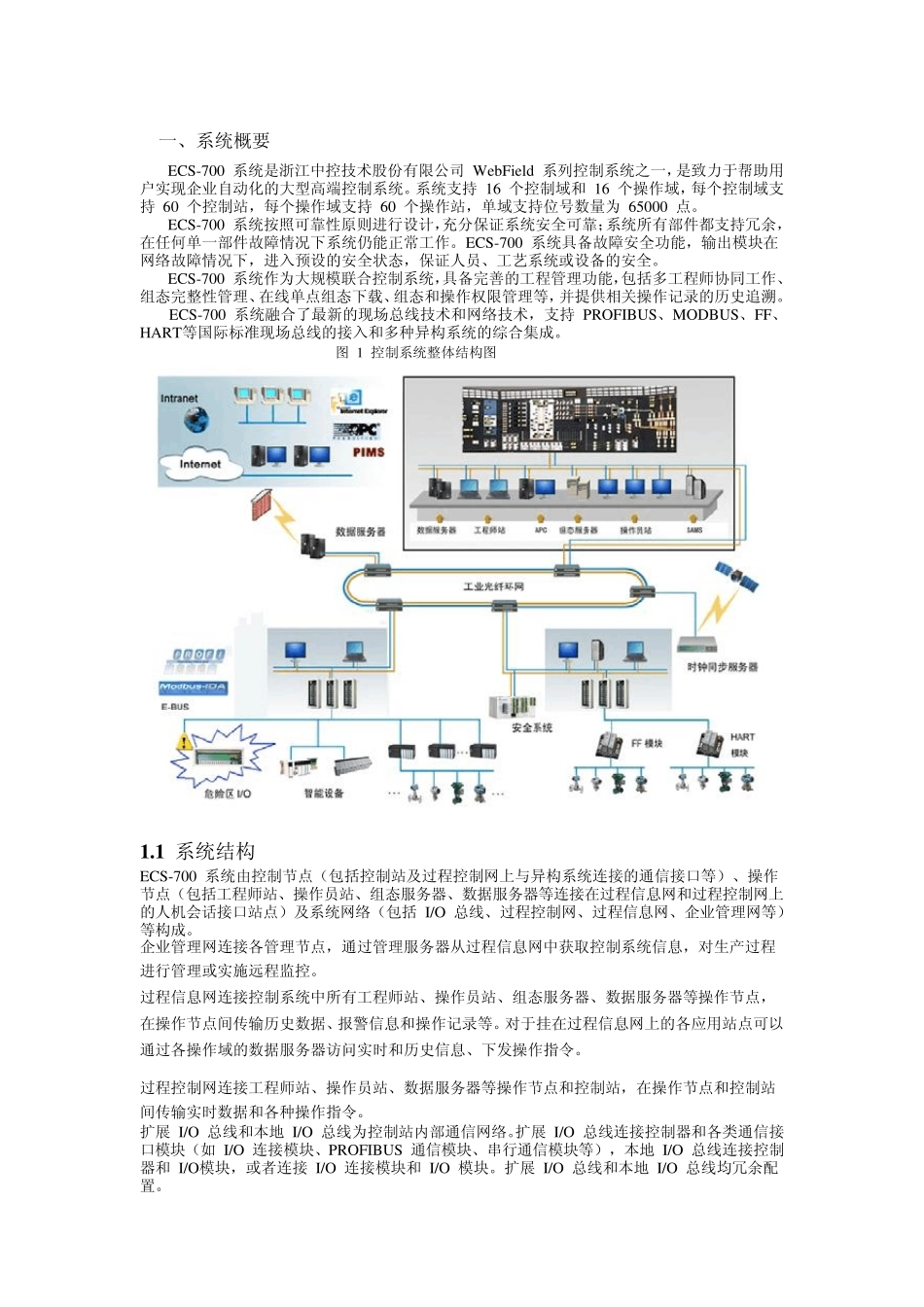

一、系统概要 ECS-700 系统是浙江中控技术股份有限公司 WebField 系列控制系统之一,是致力于帮助用户实现企业自动化的大型高端控制系统。系统支持 16 个控制域和 16 个操作域,每个控制域支持 60 个控制站,每个操作域支持 60 个操作站,单域支持位号数量为 65000 点。 ECS-700 系统按照可靠性原则进行设计,充分保证系统安全可靠;系统所有部件都支持冗余,在任何单一部件故障情况下系统仍能正常工作。ECS-700 系统具备故障安全功能,输出模块在网络故障情况下,进入预设的安全状态,保证人员、工艺系统或设备的安全。 ECS-700 系统作为大规模联合控制系统,具备完善的工程管理功能,包括多工程师协同工作、组态完整性管理、在线单点组态下载、组态和操作权限管理等,并提供相关操作记录的历史追溯。 ECS-700 系统融合了最新的现场总线技术和网络技术,支持 PROFIBUS、MODBUS、FF、HART等国际标准现场总线的接入和多种异构系统的综合集成。 图 1 控制系统整体结构图 1 .1 系统结构 ECS-700 系统由控制节点(包括控制站及过程控制网上与异构系统连接的通信接口等)、操作节点(包括工程师站、操作员站、组态服务器、数据服务器等连接在过程信息网和过程控制网上的人机会话接口站点)及系统网络(包括 I/O 总线、过程控制网、过程信息网、企业管理网等)等构成。 企业管理网连接各管理节点,通过管理服务器从过程信息网中获取控制系统信息,对生产过程 进行管理或实施远程监控。 过程信息网连接控制系统中所有工程师站、操作员站、组态服务器、数据服务器等操作节点, 在操作节点间传输历史数据、报警信息和操作记录等。对于挂在过程信息网上的各应用站点可以通过各操作域的数据服务器访问实时和历史信息、下发操作指令。 过程控制网连接工程师站、操作员站、数据服务器等操作节点和控制站,在操作节点和控制站 间传输实时数据和各种操作指令。 扩展 I/O 总线和本地 I/O 总线为控制站内部通信网络。扩展 I/O 总线连接控制器和各类通信接口模块(如 I/O 连接模块、PROFIBUS 通信模块、串行通信模块等),本地 I/O 总线连接控制器和 I/O模块,或者连接 I/O 连接模块和 I/O 模块。扩展 I/O 总线和本地 I/O 总线均冗余配置。 ECS-700 系统可以灵活方便地组建大规模系统以及实行全厂级的分域管理。 图 2 简单描述了 ECS-700 系统中的数据流向,控制网上的实时数据同时送到了操作站和...
