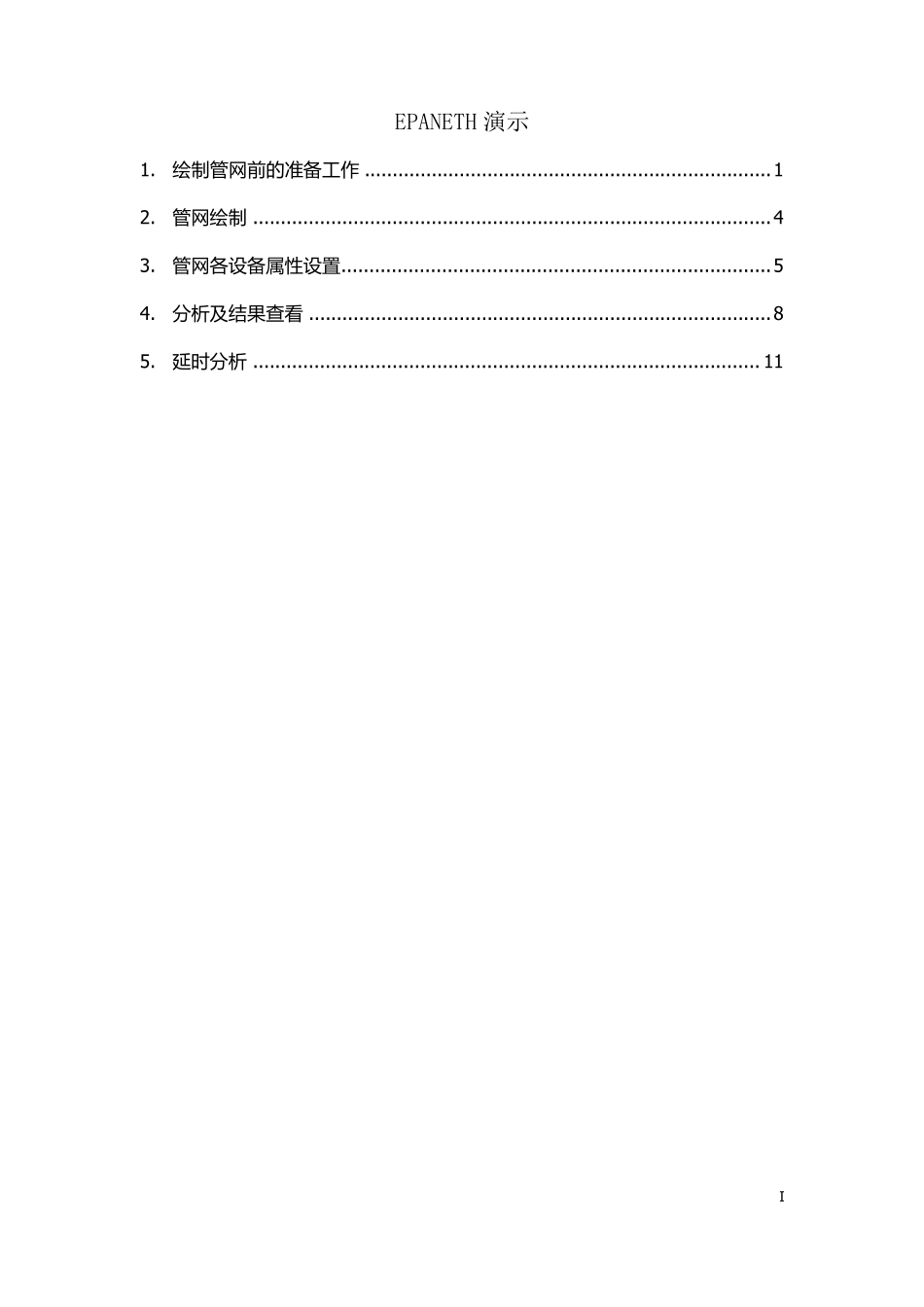

I EPANETH 演示 1. 绘 制 管 网 前 的 准 备 工 作 ......................................................................... 1 2. 管 网 绘 制 ............................................................................................. 4 3. 管 网 各设备 属性设置 ............................................................................. 5 4. 分析及结果查看 ................................................................................... 8 5. 延时分析 ........................................................................................... 11 1 EPANETH是一个可以执行有压管网水力和水质特性延时模拟的计算机程序。管网包括管道、节点（管道连接节点）、水泵、阀门和蓄水池（或者水库）等组件。EPANETH 可跟踪延时阶段管道水流、节点压力、水池水位高度等。 1 . 绘制管网前的准备工作 在“视图”菜单下选择“尺寸”对图纸尺寸进行设定。如下图。 长度单位选择米，其他数值默认即可。若所绘制的图纸有具体坐标，依据具体坐标进行更改。 对输入管道节点等参数编号进行设定。菜单栏中“工程”选项下“缺省”。 2 如下图。 对管网中设备的“ID标签”进行设定。各ID前缀可根据个人习惯进行设置。如下图。 对管网中设备的“属性”进行设定。次属性为默认属性，可以根据个人习惯进行设置。下图为默认属性值。 3 对管网中设备的“水力特性”进行设定。“流量”单位改为LPS(升每秒)。“水头损失公式”默认为海森威廉公式，其它值默认即可。如下图。 通 过 菜 单 栏 “视图”下的”选项”。如下图。 4 在点击左侧“节点”即可在右侧更改节点大小等选项，其它同理，可根据个人习惯更改各设备的显示大小。下图为“标注”下的设置。 2 . 管网绘制 绘制管网主要工具如下图。 从左至右一次代表为对象选择、顶点选择、区域选择、平移、放大、缩小、 5 全尺度、添加节点、添加水库、添加水池、添加管道、添加水泵、添加阀门、添加标签。 绘图时先绘制水库、节点、水池，后连接管道。如下图。 水库与节点1之间用 “添加水泵”进行连接，其它节点之间用 “添加管道”进行连接。形成管网如下图。 3 . 管网各设备属性设置 当工具条中处于“对象选择”状态下时，双击管网中各设备及可对其属性进行设置。当管网中具有多个相同设备时，可以利...
