FAN6961+STRW6252+UC38545B+LX1692IDW电源电路分析与检修

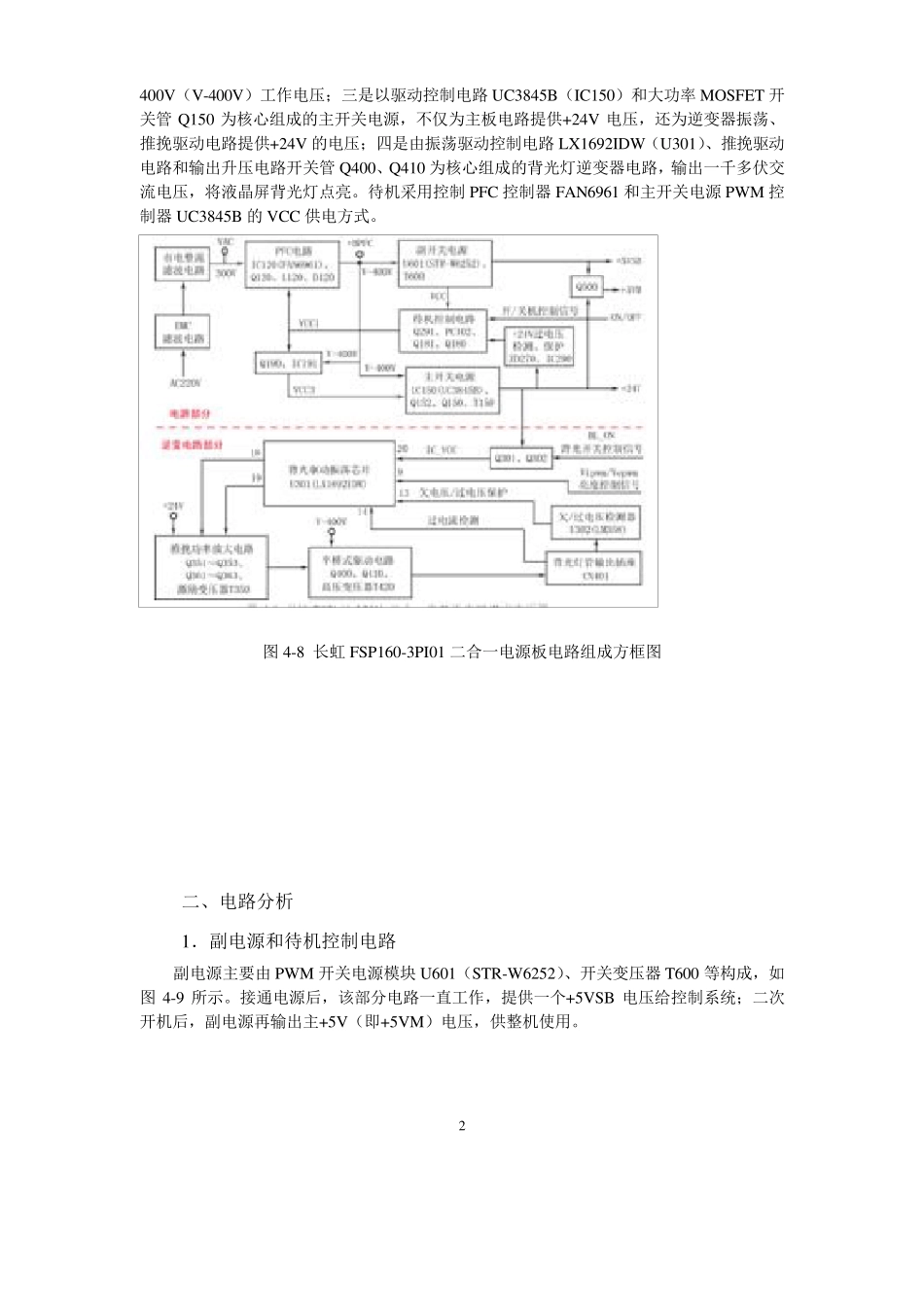

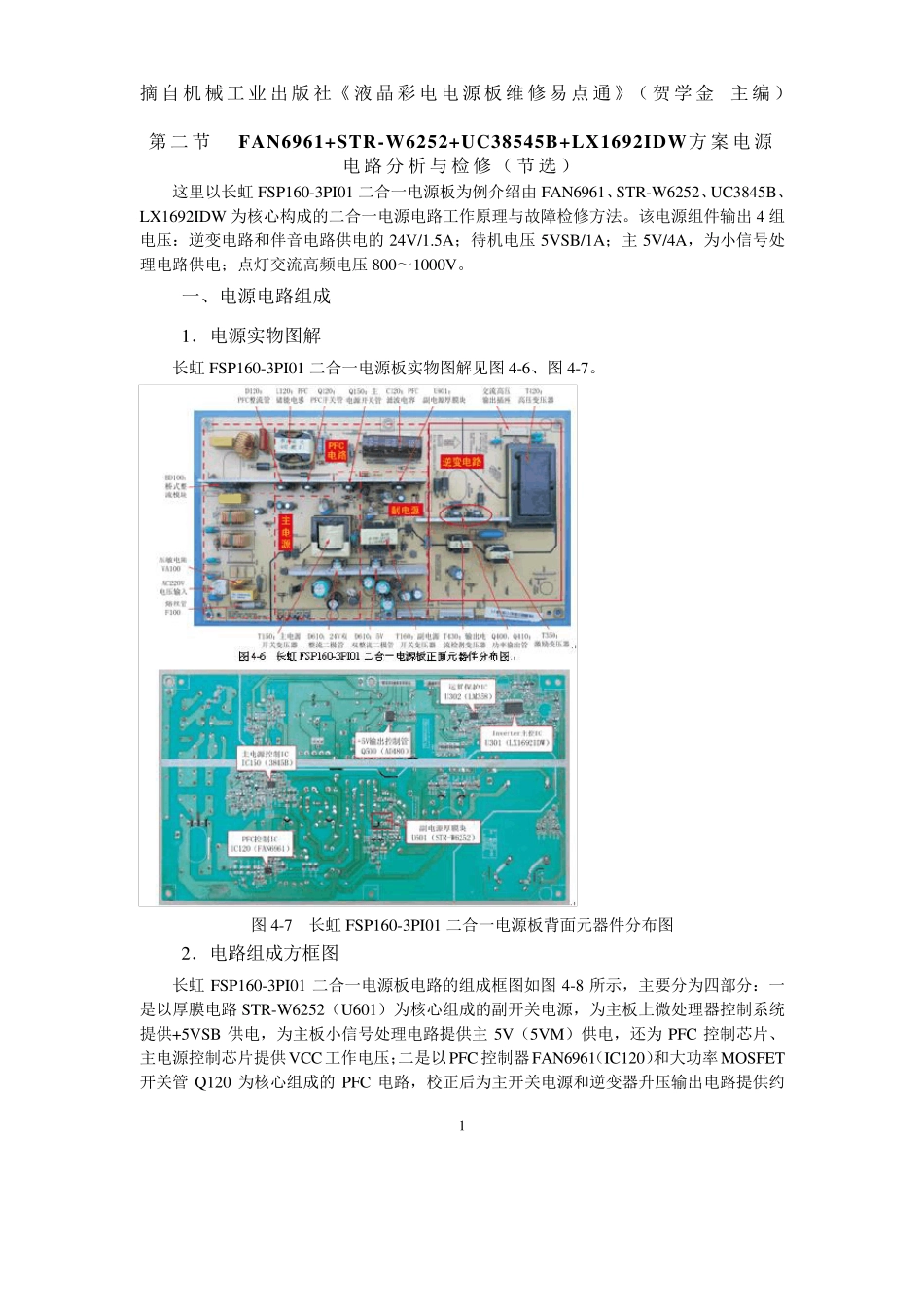

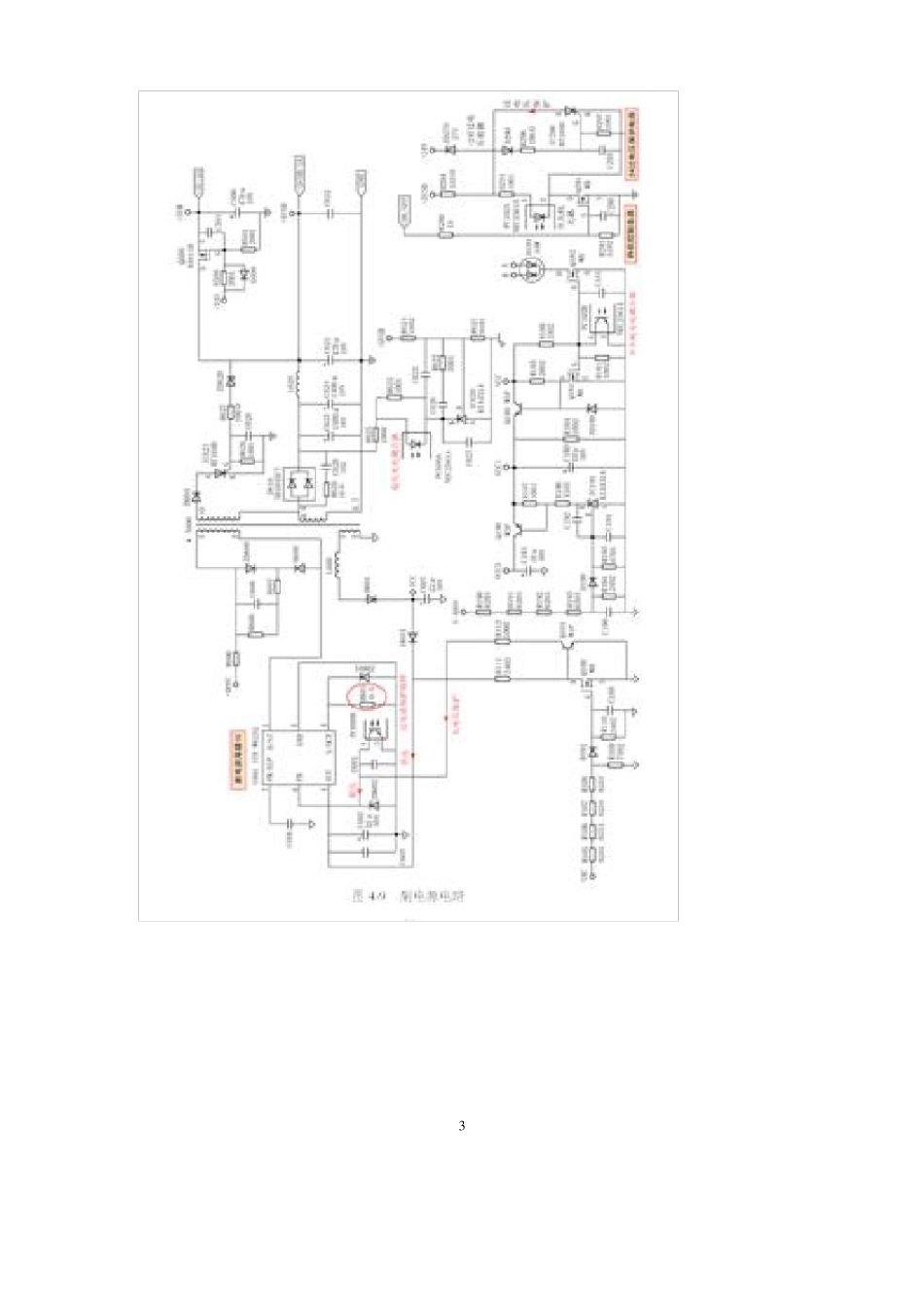

1 摘自机械工业出版社《液晶彩电电源板维修易点通》（贺学金 主编） 第二节 FAN6961+STR-W6252+UC38545B+LX1692IDW方案电源电路分析与检修（节选） 这里以长虹FSP160-3PI01 二合一电源板为例介绍由FAN6961、STR-W6252、UC3845B、LX1692IDW 为核心构成的二合一电源电路工作原理与故障检修方法。该电源组件输出4 组电压：逆变电路和伴音电路供电的 24V/1.5A；待机电压 5VSB/1A；主5V/4A，为小信号处理电路供电；点灯交流高频电压 800～1000V。 一、电源电路组成 1．电源实物图解 长虹FSP160-3PI01 二合一电源板实物图解见图 4-6、图 4-7。 图 4-7 长虹FSP160-3PI01 二合一电源板背面元器件分布图 2．电路组成方框图 长虹FSP160-3PI01 二合一电源板电路的组成框图如图 4-8 所示，主要分为四部分：一是以厚膜电路STR-W6252（U601）为核心组成的副开关电源，为主板上微处理器控制系统提供+5VSB 供电，为主板小信号处理电路提供主5V（5VM）供电，还为PFC 控制芯片、主电源控制芯片提供VCC工作电压；二是以PFC 控制器FAN6961（IC120）和大功率MOSFET开关管 Q120 为核心组成的 PFC 电路，校正后为主开关电源和逆变器升压输出电路提供约 2 400V（V-400V）工作电压；三是以驱动控制电路UC3845B（IC150）和大功率MOSFET 开关管Q150 为核心组成的主开关电源，不仅为主板电路提供+24V 电压，还为逆变器振荡、推挽驱动电路提供+24V 的电压；四是由振荡驱动控制电路LX1692IDW（U301）、推挽驱动电路和输出升压电路开关管Q400、Q410 为核心组成的背光灯逆变器电路，输出一千多伏交流电压，将液晶屏背光灯点亮。待机采用控制PFC 控制器FAN6961 和主开关电源PWM 控制器UC3845B 的VCC 供电方式。 图 4-8 长虹 FSP160-3PI01 二合一电源板电路组成方框图 二、电路分析 1．副电源和待机控制电路 副电源主要由 PWM 开关电源模块 U601（STR-W6252）、开关变压器T600 等构成，如图 4-9 所示。接通电源后，该部分电路一直工作，提供一个+5VSB 电压给控制系统；二次开机后，副电源再输出主+5V（即+5VM）电压，供整机使用。 3 4 5 6 7 以上部分图和文字为截图，但书上是很清晰的。 8 • 书名: 液晶彩电电源板维修易点通 • 出版社名称: 机械工业出版社 • 出版时间: 2014 年 5 月 • ISBN 编号: 9787111457039 液晶彩电电源板维修易点通 9 前言 快 速 入 门 篇 第一章新型液晶彩...
