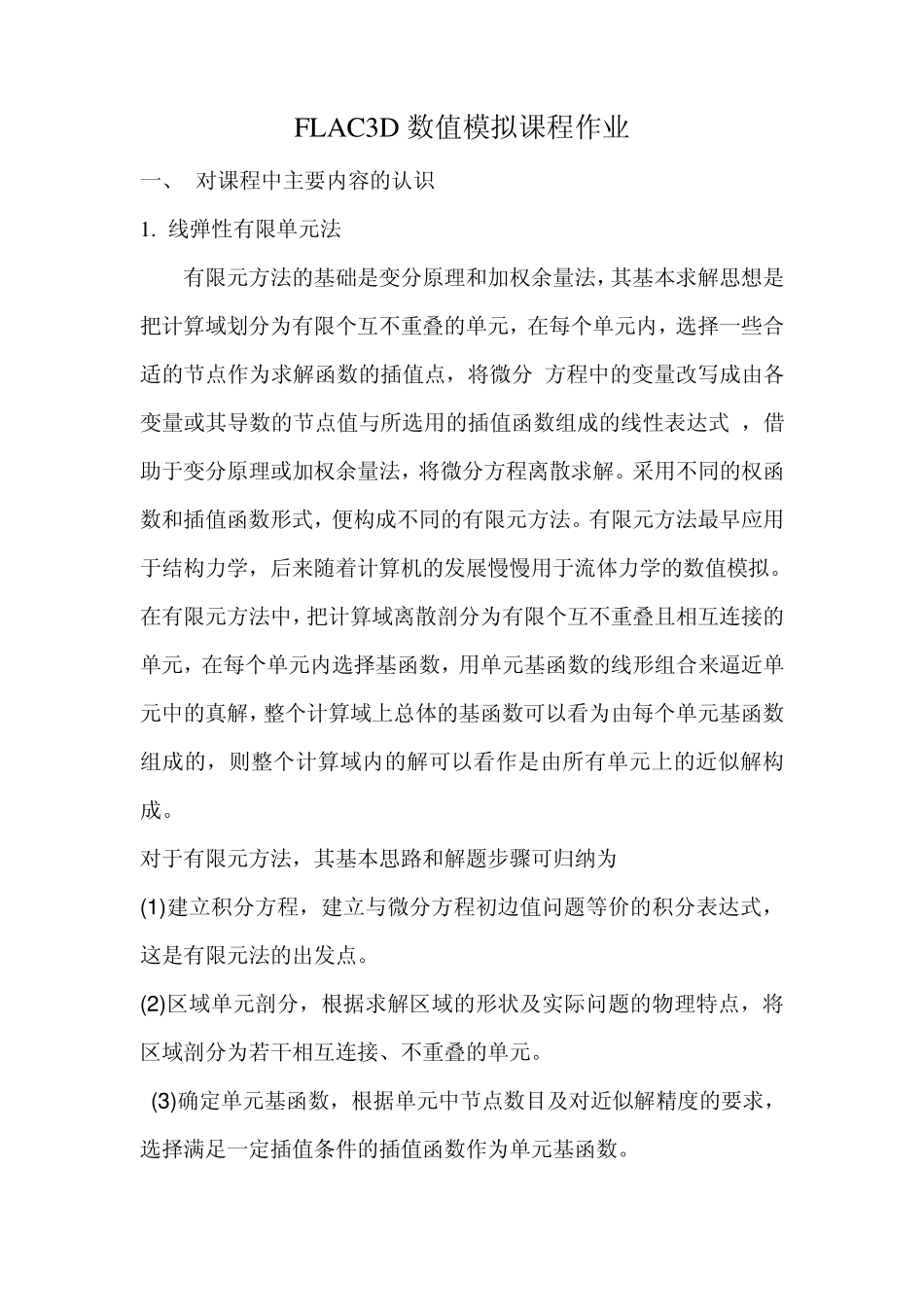

FLAC3D 数值模拟课程作业 一、 对课程中主要内容的认识 1. 线弹性有限单元法 有限元方法的基础是变分原理和加权余量法，其基本求解思想是把计算域划分为有限个互不重叠的单元，在每个单元内，选择一些合适的节点作为求解函数的插值点，将微分 方程中的变量改写成由各变量或其导数的节点值与所选用的插值函数组成的线性表达式 ，借助于变分原理或加权余量法，将微分方程离散求解。采用不同的权函数和插值函数形式，便构成不同的有限元方法。有限元方法最早应用于结构力学，后来随着计算机的发展慢慢用于流体力学的数值模拟。在有限元方法中，把计算域离散剖分为有限个互不重叠且相互连接的单元，在每个单元内选择基函数，用单元基函数的线形组合来逼近单元中的真解，整个计算域上总体的基函数可以看为由每个单元基函数组成的，则整个计算域内的解可以看作是由所有单元上的近似解构成。 对于有限元方法，其基本思路和解题步骤可归纳为 (1 )建立积分方程，建立与微分方程初边值问题等价的积分表达式，这是有限元法的出发点。 (2 )区域单元剖分，根据求解区域的形状及实际问题的物理特点，将区域剖分为若干相互连接、不重叠的单元。 (3 )确定单元基函数，根据单元中节点数目及对近似解精度的要求，选择满足一定插值条件的插值函数作为单元基函数。 (4 )单元分析：将各个单元中的求解函数用单元基函数的线性组合表达式进行逼近；再将 近似函数代入积分方程，并对单元区域进行积分，可获得含有待定系数(即单元中各节点 的参数值)的代数方程组，称为单元有限元方程。 (5 )总体合成：在得出单元有限元方程之后，将区域中所有单元有限元方程按一定法则进 行累加，形成总体有限元方程。 (6 )边界条件的处理：一般边界条件有三种形式，分为本质边界条件(狄里克雷边界条件 )、自然边界条件(黎曼边界条件)、混合边界条件(柯西边界条件)。对于自然边界条件， 一般在积分表达式中可自动得到满足。对于本质边界条件和混合边界条件，需按一定法 则对总体有限元方程进行修正满足。 (7 )解有限元方程：根据边界条件修正的总体有限元方程组，是含所有待定未知量的封闭 方程组，采用适当的数值计算方法求解，可求得各节点的函数值。 2. 离散单元法 离散单元法是模拟不连续介质性态的最有效和功能最多的方法。将含结构面的岩体假定为由若干刚性块体单元组合起来的,且各单元之间用法向和切向弹簧联系以传递相互作用力,并以单个刚体运动方...
