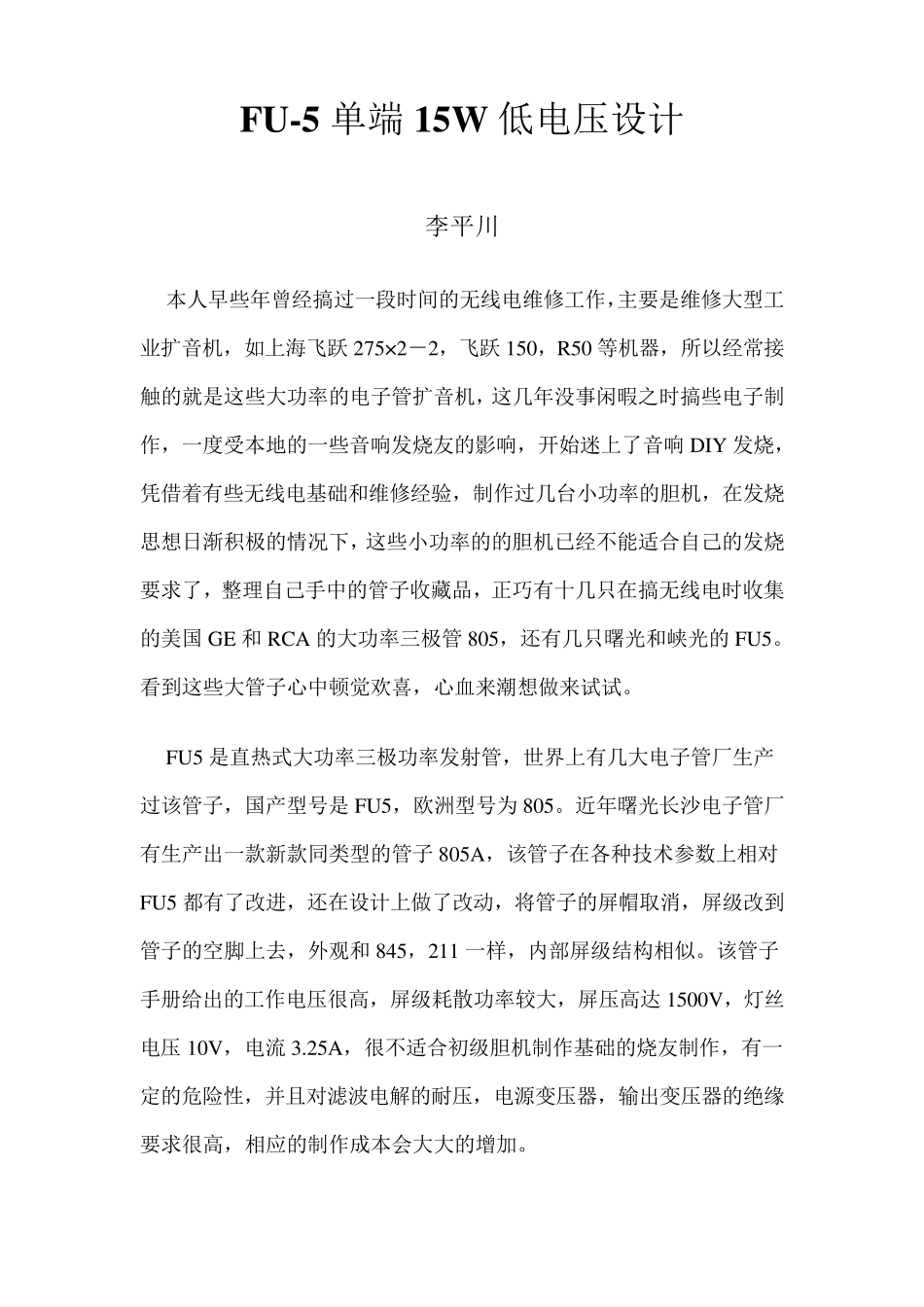

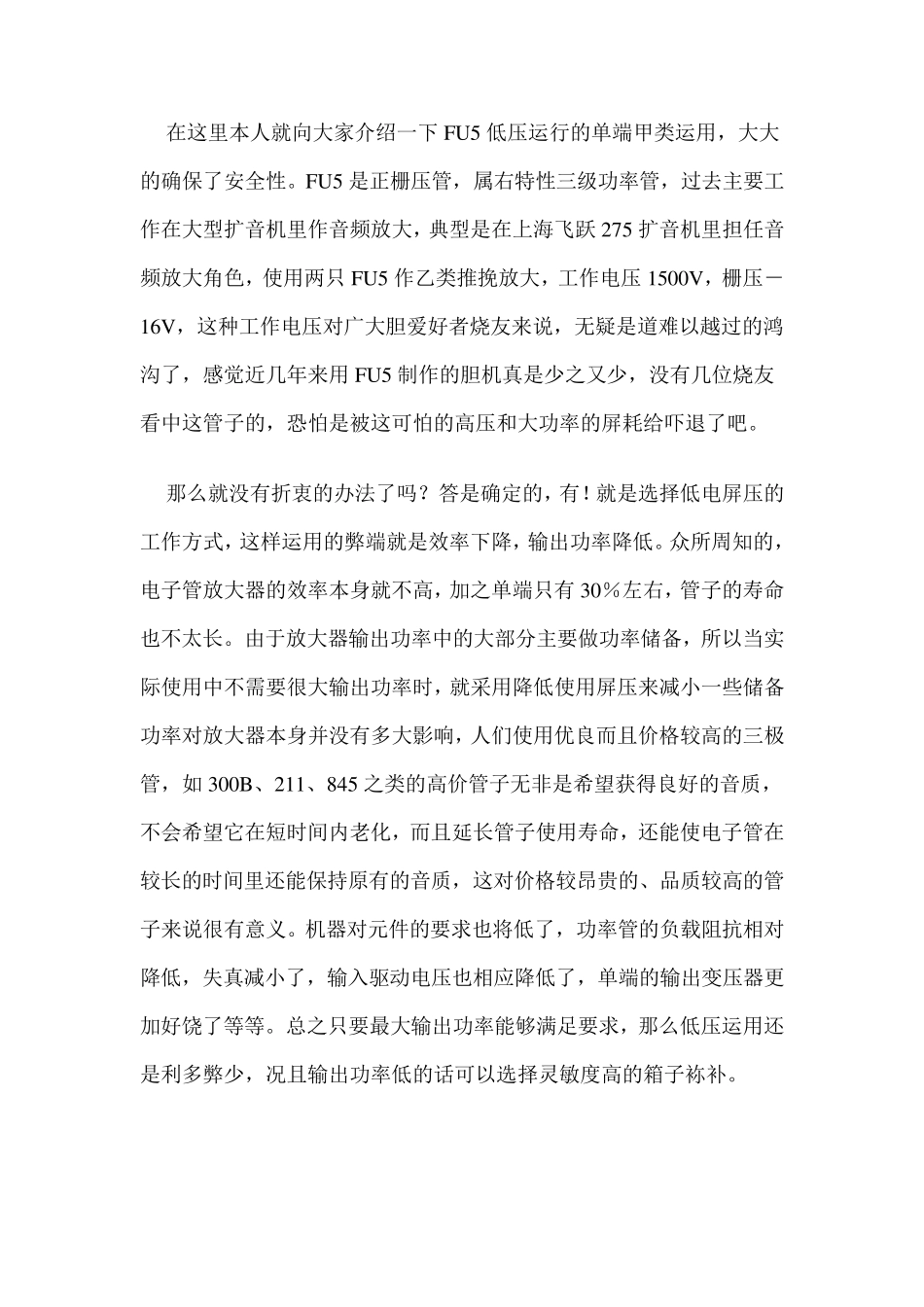

FU-5 单端15W 低电压设计 李平川 本人早些年曾经搞过一段时间的无线电维修工作,主要是维修大型工业扩音机,如上海飞跃275×2-2,飞跃150,R50 等机器,所以经常接触的就是这些大功率的电子管扩音机,这几年没事闲暇之时搞些电子制作,一度受本地的一些音响发烧友的影响,开始迷上了音响DIY 发烧,凭借着有些无线电基础和维修经验,制作过几台小功率的胆机,在发烧思想日渐积极的情况下,这些小功率的的胆机已经不能适合自己的发烧要求了,整理自己手中的管子收藏品,正巧有十几只在搞无线电时收集的美国GE 和RCA 的大功率三极管805,还有几只曙光和峡光的FU5。看到这些大管子心中顿觉欢喜,心血来潮想做来试试。 FU5 是直热式大功率三极功率发射管,世界上有几大电子管厂生产过该管子,国产型号是FU5,欧洲型号为 805。近年曙光长沙电子管厂有生产出一款新款同类型的管子805A,该管子在各种技术参数上相对FU5 都有了改进,还在设计上做了改动,将管子的屏帽取消,屏级改到管子的空脚上去,外观和845,211 一样,内部屏级结构相似。该管子手册给出的工作电压很高,屏级耗散功率较大,屏压高达 1500V,灯丝电压10V,电流 3.25A,很不适合初级胆机制作基础的烧友制作,有一定的危险性,并且对滤波电解的耐压,电源变压器,输出变压器的绝缘要求很高,相应的制作成本会大大的增加。 在这里本人就向大家介绍一下 FU 5 低压运行的单端甲类运用,大大的确保了安全性。FU 5 是正栅压管,属右特性三级功率管,过去主要工作在大型扩音机里作音频放大,典型是在上海飞跃 275 扩音机里担任音频放大角色,使用两只 FU 5 作乙类推挽放大,工作电压 1500V ,栅压-16V ,这种工作电压对广大胆爱好者烧友来说,无疑是道难以越过的鸿沟了,感觉近几年来用 FU 5 制作的胆机真是少之又少,没有几位烧友看中这管子的,恐怕是被这可怕的高压和大功率的屏耗给吓退了吧。 那么就没有折衷的办法了吗?答是确定的,有!就是选择低电屏压的工作方式,这样运用的弊端就是效率下降,输出功率降低。众所周知的,电子管放大器的效率本身就不高,加之单端只有 30%左右,管子的寿命也不太长。由于放大器输出功率中的大部分主要做功率储备,所以当实际使用中不需要很大输出功率时,就采用降低使用屏压来减小一些储备功率对放大器本身并没有多大影响,人们使用优良而且价格较高的三极管,如300B、211、845 之类的高价管子无非是希望获得良好的...
