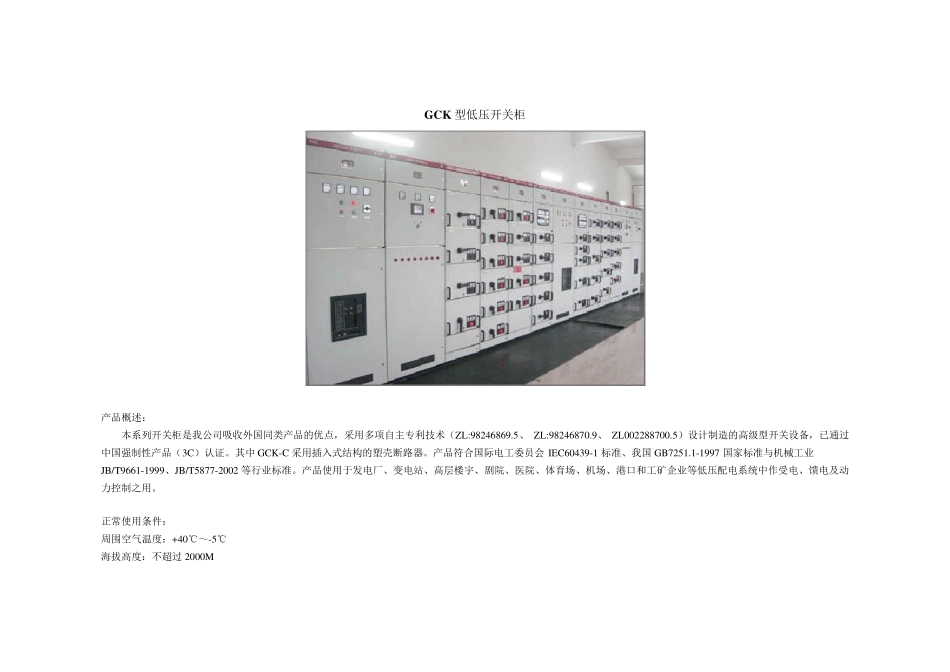

GCK型低压开关柜

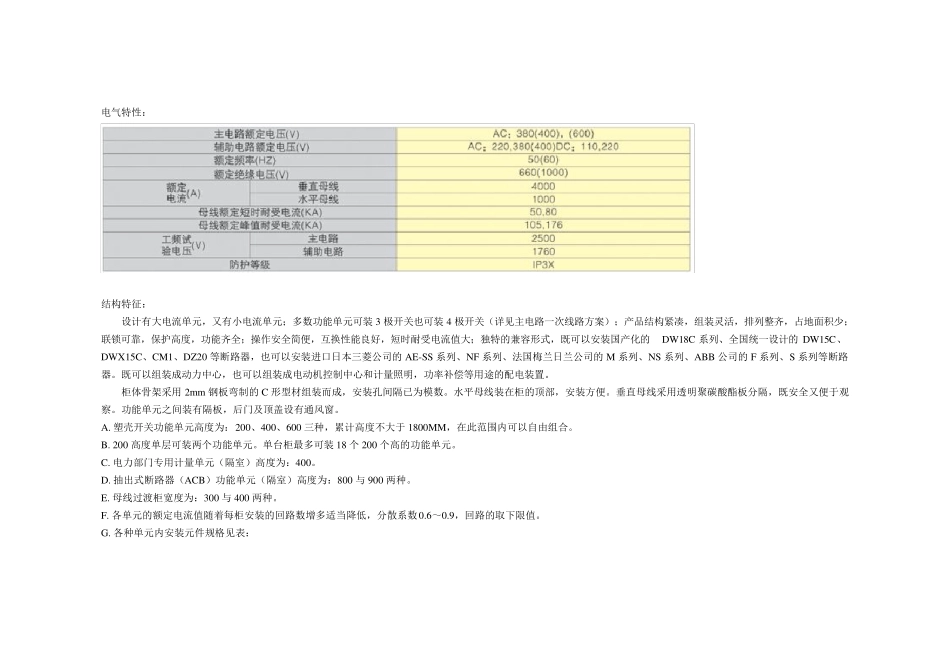

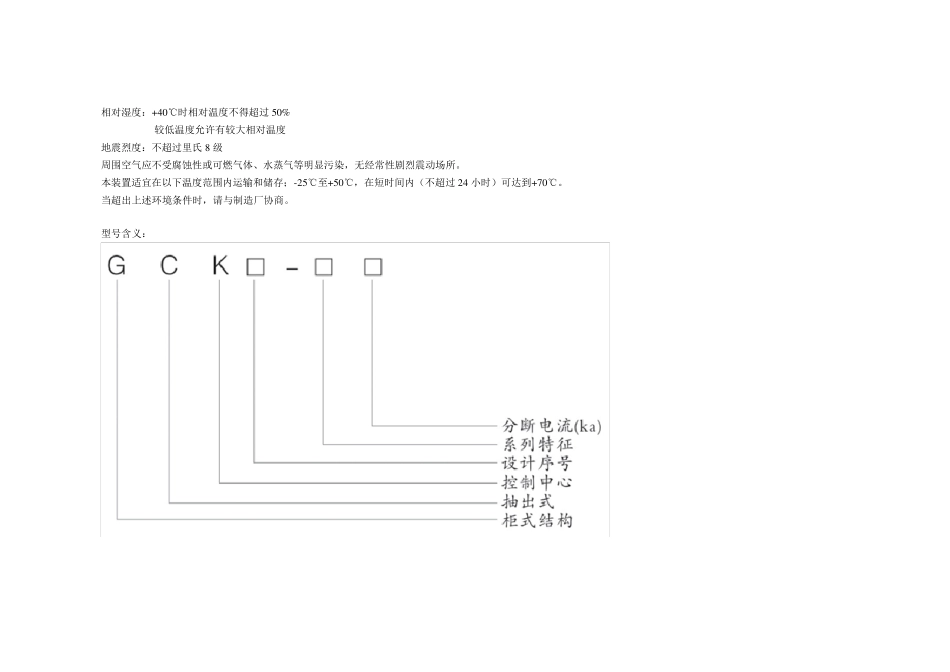

GCK 型低压开关柜 产品概述： 本系列开关柜是我公司吸收外国同类产品的优点，采用多项自主专利技术（ZL:98246869.5、 ZL:98246870.9、 ZL002288700.5）设计制造的高级型开关设备，已通过中国强制性产品（3C）认证。其中GCK-C 采用插入式结构的塑壳断路器。产品符合国际电工委员会IEC60439-1 标准、我国GB7251.1-1997 国家标准与机械工业JB/T9661-1999、JB/T5877-2002 等行业标准。产品使用于发电厂、变电站、高层楼宇、剧院、医院、体育场、机场、港口和工矿企业等低压配电系统中作受电、馈电及动力控制之用。 正常使用条件： 周围空气温度：+40℃～-5℃ 海拔高度：不超过2000M 相对湿度：+4 0 ℃时相对温度不得超过 5 0 % 较低温度允许有较大相对温度 地震烈度：不超过里氏 8 级 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染，无经常性剧烈震动场所。 本装置适宜在以下温度范围内运输和储存；-2 5 ℃至+5 0 ℃，在短时间内（不超过 2 4 小时）可达到+7 0 ℃。 当超出上述环境条件时，请与制造厂协商。 型号含义： 电气特性： 结构特征： 设计有大电流单元，又有小电流单元；多数功能单元可装3 极开关也可装4 极开关（详见主电路一次线路方案）；产品结构紧凑，组装灵活，排列整齐，占地面积少；联锁可靠，保护高度，功能齐全；操作安全简便，互换性能良好，短时耐受电流值大；独特的兼容形式，既可以安装国产化的DW18C 系列、全国统一设计的DW15C、DWX15C、CM1、DZ20 等断路器，也可以安装进口日本三菱公司的AE-SS 系列、NF 系列、法国梅兰日兰公司的M 系列、NS 系列、ABB 公司的F 系列、S 系列等断路器。既可以组装成动力中心，也可以组装成电动机控制中心和计量照明，功率补偿等用途的配电装置。 柜体骨架采用 2m m 钢板弯制的C 形型材组装而成，安装孔间隔已为模数。水平母线装在柜的顶部，安装方便。垂直母线采用透明聚碳酸酯板分隔，既安全又便于观察。功能单元之间装有隔板，后 门 及 顶盖 设有通 风 窗 。 A. 塑 壳 开关功能单元高度为：200、400、600 三种 ，累 计高度不 大于1800MM，在此 范 围 内 可以自 由 组合 。 B. 200 高度单层 可装两 个 功能单元。单台 柜最 多可装18 个 200 个 高的功能单元。 C. 电力部门 专 用计量单元（隔室 ）高度为：400。 D. 抽 出 式断路器（ACB）功能单元（隔室 ）高度为：800 与 900 两...
