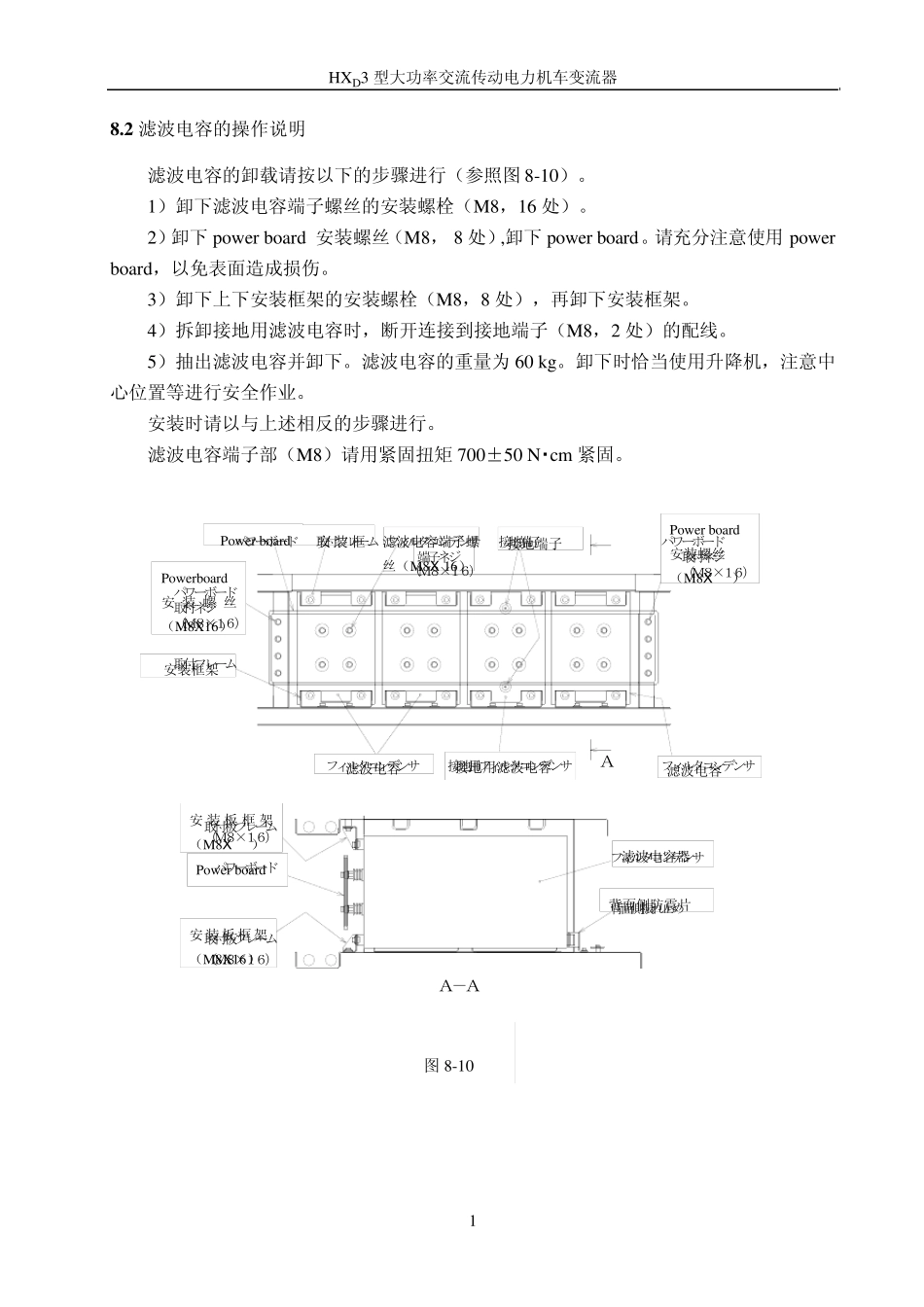

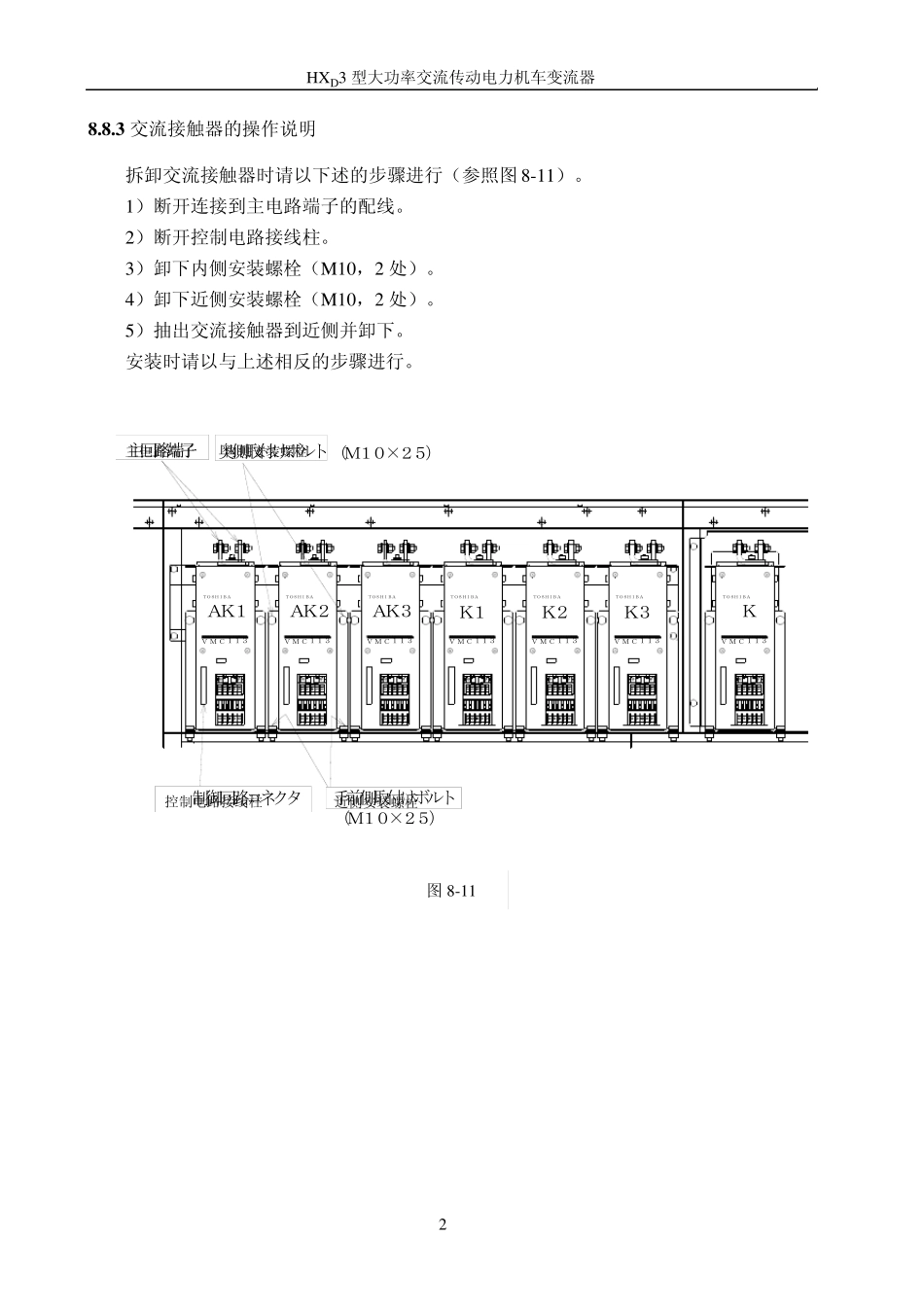

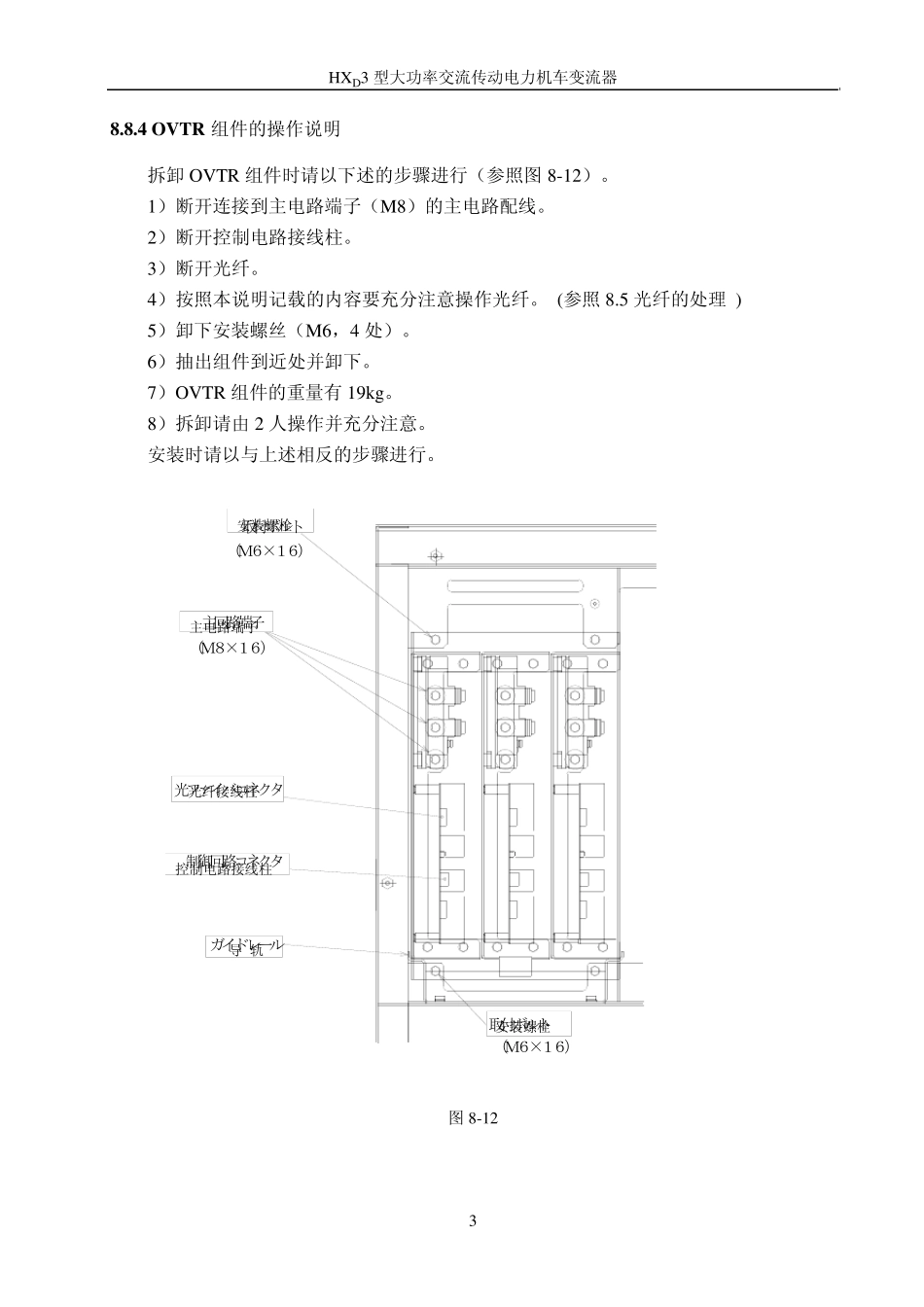

HXD3 型大功率交流传动电力机车变流器 1 8 .2 滤波电容的操作说明 滤波电容的卸载请按以下的步骤进行（参照图8-10）。 1）卸下滤波电容端子螺丝的安装螺栓（M8，16 处）。 2）卸下pow er board 安装螺丝（M8， 8 处）,卸下pow er board。请充分注意使用pow er board，以免表面造成损伤。 3）卸下上下安装框架的安装螺栓（M8，8 处），再卸下安装框架。 4）拆卸接地用滤波电容时，断开连接到接地端子（M8，2 处）的配线。 5）抽出滤波电容并卸下。滤波电容的重量为60 kg。卸下时恰当使用升降机，注意中心位置等进行安全作业。 安装时请以与上述相反的步骤进行。 滤波电容端子部（M8）请用紧固扭矩700±50 N・cm 紧固。 パワーボード取付フレームパワーボード取付ネジフィルタコンデンサ端子ネジ取付フレームフィルタコンデンサ接地用フィルタコンデンサフィルタコンデンサパワーボード取付ネジ接地端子パワーボード取付板フレーム取付板フレーム背面側振れ止めＡ－ＡＡフィルタコンデンサ（Ｍ８×１６）（Ｍ８×１６）（Ｍ８×１６）（Ｍ８×１６）（Ｍ８×１６）Pow er board 安装框接地端子 Pow er board 安装螺丝（M8Χ 16） 滤波电容端子螺丝（M8Χ 16） Pow erboard 安装螺丝 （M8X16） 安装框架 滤波电容 接地用滤波电容 滤波电容 安装板 框架（M8Χ 16） Pow er board 安装板框架（M8X16） 滤波电容器 背面侧防震片 图8-10 HXD3 型大功率交流传动电力机车变流器 2 8 .8 .3 交流接触器的操作说明 拆卸交流接触器时请以下述的步骤进行（参照图8-11）。 1）断开连接到主电路端子的配线。 2）断开控制电路接线柱。 3）卸下内侧安装螺栓（M10，2 处）。 4）卸下近侧安装螺栓（M10，2 处）。 5）抽出交流接触器到近侧并卸下。 安装时请以与上述相反的步骤进行。 主回路端子奥側取付けボルトＡＫ１ＡＫ２ＡＫ３Ｋ１Ｋ２Ｋ３ＶＭＣ１１３ＴＯＳＨＩＢＡＶＭＣ１１３ＴＯＳＨＩＢＡＶＭＣ１１３ＴＯＳＨＩＢＡＶＭＣ１１３ＴＯＳＨＩＢＡＶＭＣ１１３ＴＯＳＨＩＢＡＶＭＣ１１３ＴＯＳＨＩＢＡＶＭＣ１１３ＴＯＳＨＩＢＡ制御回路コネクタ手前側取付けボルトＫ（Ｍ１０×２５）（Ｍ１０×２５）主电路端子 内侧安装螺栓 控制电路接线柱 近侧安装螺栓 图8-11 HXD3 型大功率交流传动电力机车变流器 3 8.8.4 OVTR 组件的操作说明 拆卸OVTR 组件时请以下述的步骤...
