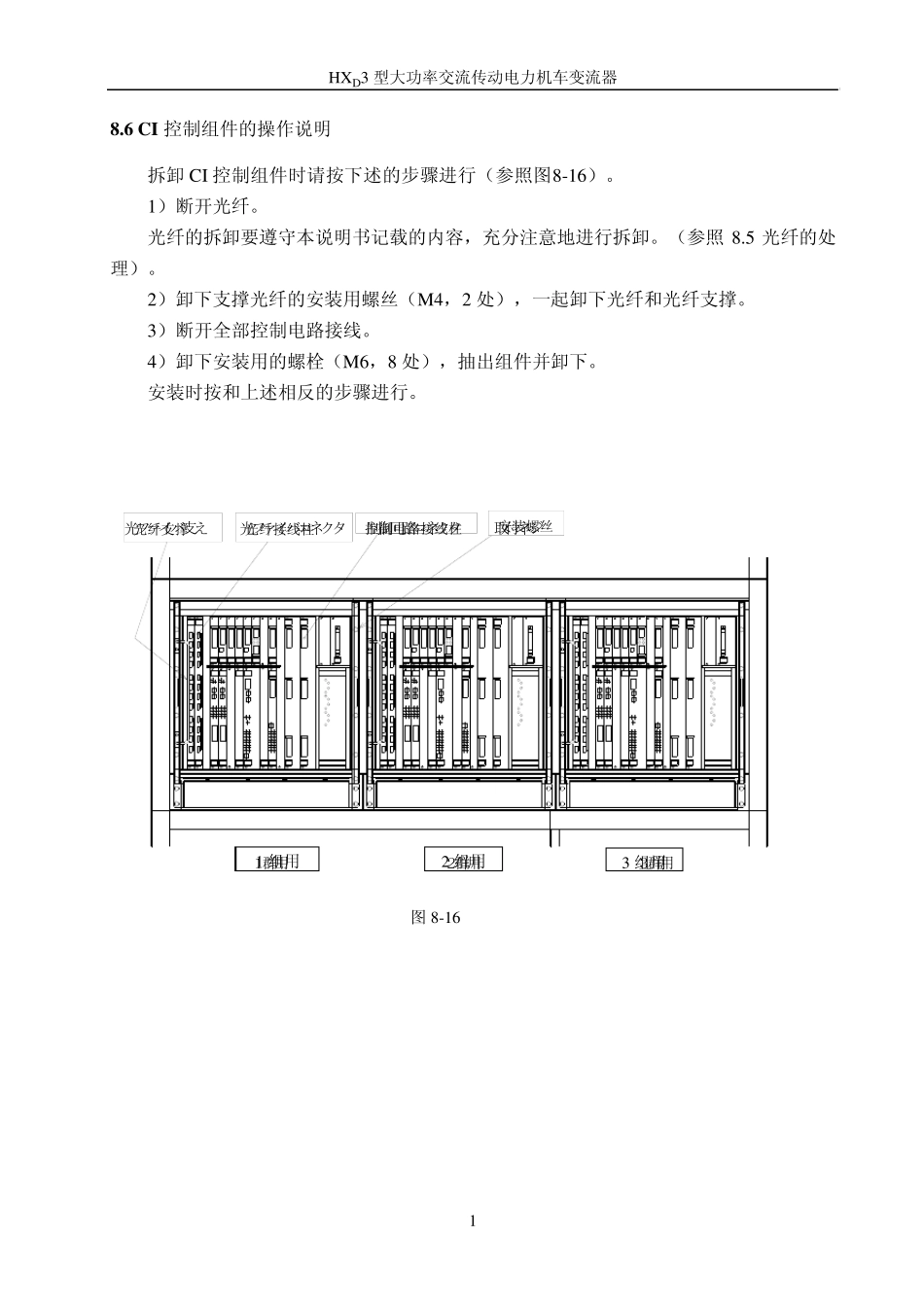

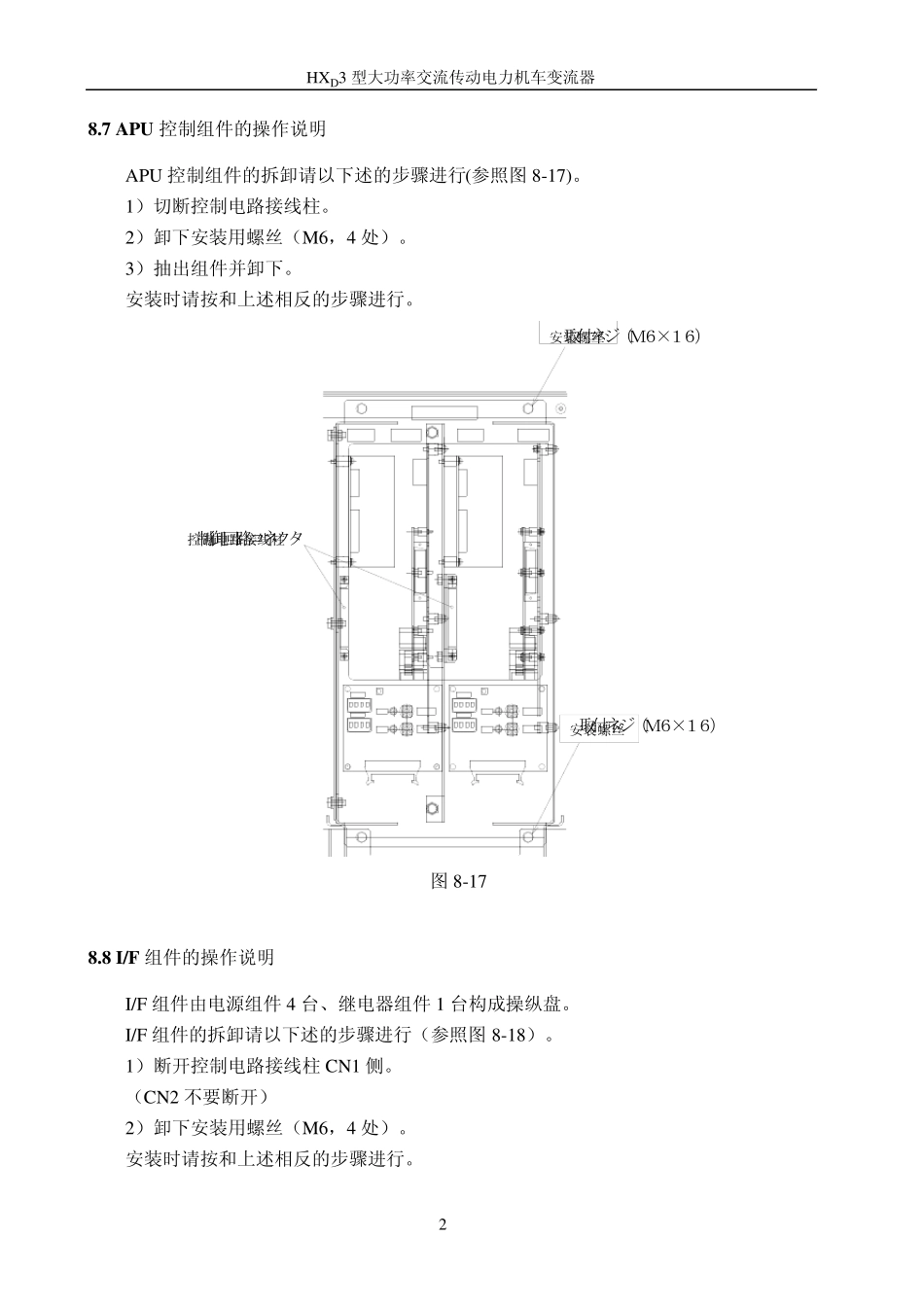

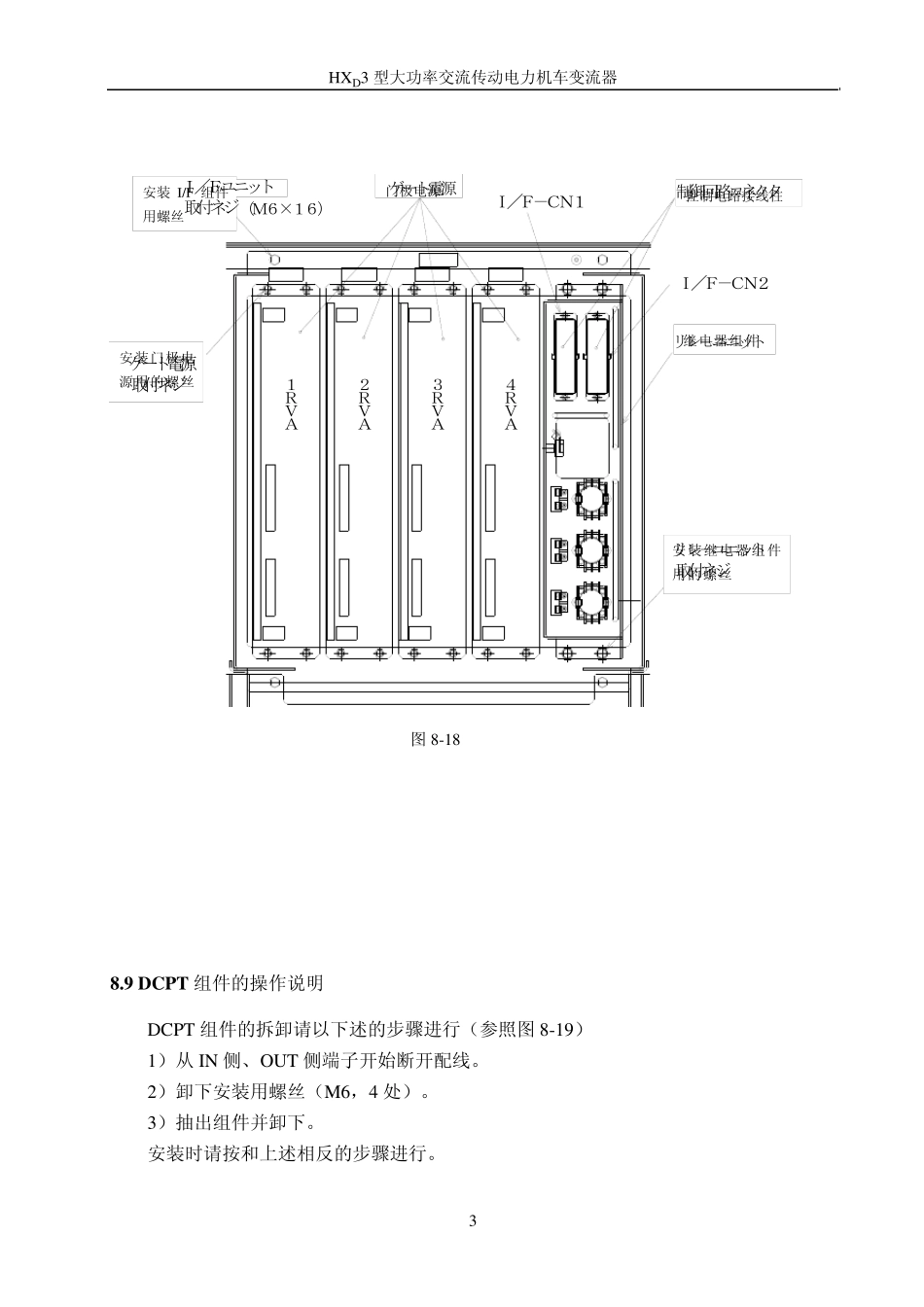

HXD3 型大功率交流传动电力机车变流器 1 8.6 CI控制组件的操作说明 拆卸CI 控制组件时请按下述的步骤进行（参照图8-16）。 1）断开光纤。 光纤的拆卸要遵守本说明书记载的内容，充分注意地进行拆卸。（参照8.5 光纤的处理）。 2）卸下支撑光纤的安装用螺丝（M4，2 处），一起卸下光纤和光纤支撑。 3）断开全部控制电路接线。 4）卸下安装用的螺栓（M6，8 处），抽出组件并卸下。 安装时按和上述相反的步骤进行。 图8-16 光ファイバコネクタ光ファイバ支え制御回路コネクタ取付ネジ１群用２群用３群用光纤支撑 光纤接线柱 控制电路接线柱 安装螺丝 1 组用 2 组用 3 组用 HX D3 型大功率交流传动电力机车变流器 2 8.7 APU 控制组件的操作说明 APU 控制组件的拆卸请以下述的步骤进行(参照图8-17)。 1）切断控制电路接线柱。 2）卸下安装用螺丝（M6，4 处）。 3）抽出组件并卸下。 安装时请按和上述相反的步骤进行。 制御回路コネクタ取付ネジ（Ｍ６×１６）取付ネジ（Ｍ６×１６）安装螺丝 控制电路接线柱 安装螺丝 图8-17 8.8 I/F 组件的操作说明 I/F 组件由电源组件4 台、继电器组件1 台构成操纵盘。 I/F 组件的拆卸请以下述的步骤进行（参照图8-18）。 1）断开控制电路接线柱CN1 侧。 （CN2 不要断开） 2）卸下安装用螺丝（M6，4 处）。 安装时请按和上述相反的步骤进行。 HX D3 型大功率交流传动电力机车变流器 3 图8-18 8.9 DCPT 组件的操作说明 DCPT 组件的拆卸请以下述的步骤进行（参照图8-19） 1）从IN 侧、OUT 侧端子开始断开配线。 2）卸下安装用螺丝（M6，4 处）。 3）抽出组件并卸下。 安装时请按和上述相反的步骤进行。 制御回路コネクタ取付ネジＡＶＲ１ＡＶＲ２ＡＶＲ３ＡＶＲ４ゲート電源リレ－ユニットＩ／Ｆユニット取付ネジゲート電源リレ－ユニット取付ネジ（Ｍ６×１６）Ｉ／Ｆ－ＣＮ１Ｉ／Ｆ－ＣＮ２安装 I/F 组件用螺丝 门极电源 控制电路接线柱 安装门极电源用的螺丝 继电器组件 安装继电器组件用的螺丝 HXD3 型大功率交流传动电力机车变流器 4 图8-19 8 .1 0 电源组件和无熔丝电流断路器的操作说明（参照图8 -2 0 ） 1）电源组件的拆卸请以下述的步骤进行。 从端子上卸下配线（M4，5 处）。 卸下安装组件用的操纵板（M6，4 处）。 电源组件的安装螺丝（M4，4 处）。 安装时请按和上述相反的步骤进行。 取付ネジ...
