icfb的使用说明2009

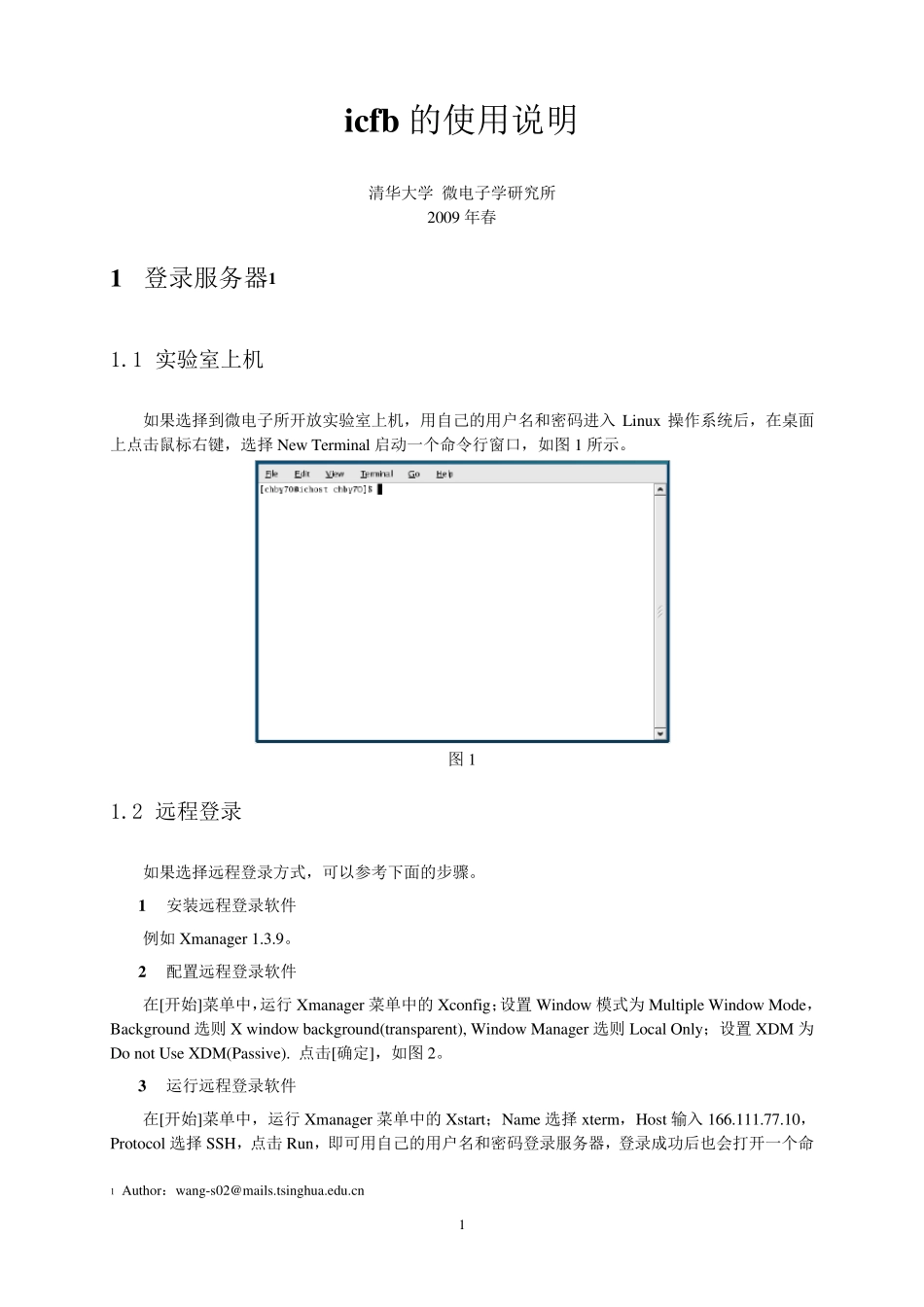

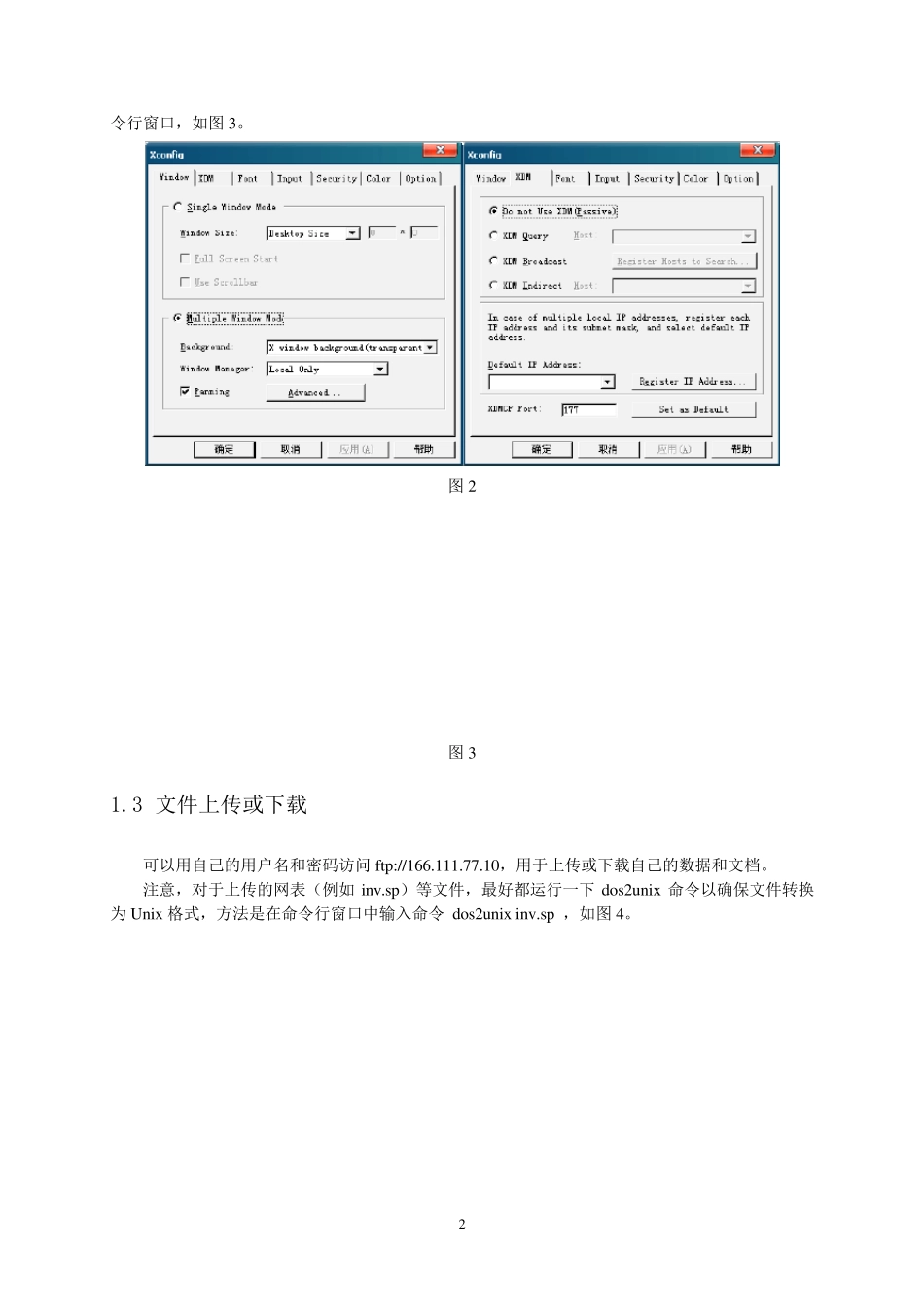

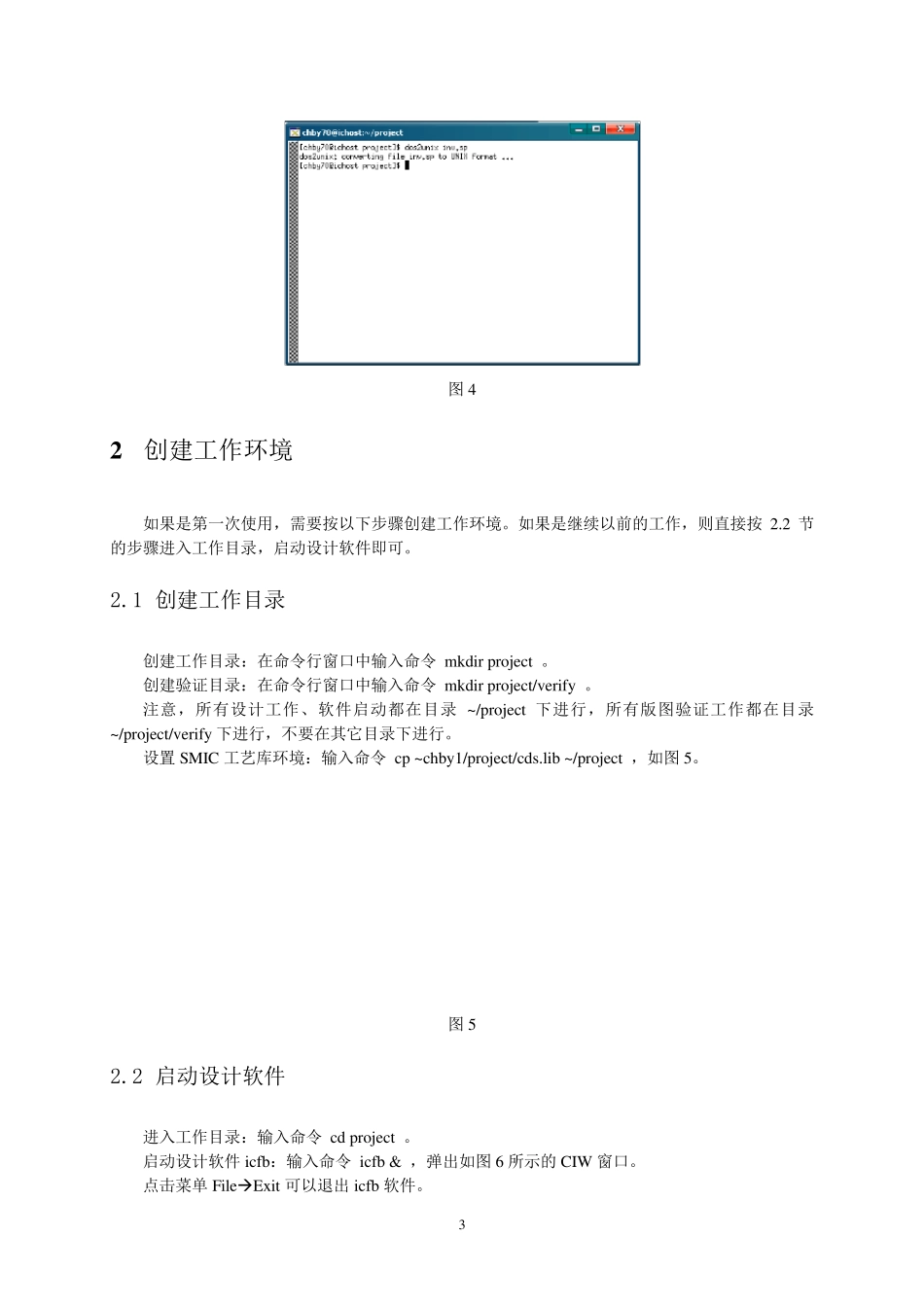

1 icfb 的使用说明 清华大学 微电子学研究所 2009 年春 1 登录服务器1 1.1 实验室上机 如果选择到微电子所开放实验室上机，用自己的用户名和密码进入Linux 操作系统后，在桌面上点击鼠标右键，选择New Terminal 启动一个命令行窗口，如图1 所示。 图1 1.2 远程登录 如果选择远程登录方式，可以参考下面的步骤。 1 安装远程登录软件 例如Xmanager 1.3.9。 2 配置远程登录软件 在[开始]菜单中，运行Xmanager 菜单中的Xconfig；设置 Window 模式为 Multiple Window Mode，Background 选则 X window background(transparent), Window Manager 选则 Local Only；设置 XDM 为 Do not Use XDM(Passive). 点击[确定]，如图2。 3 运行远程登录软件 在[开始]菜单中，运行Xmanager 菜单中的Xstart；Name 选择xterm，Host 输入166.111.77.10，Protocol 选择SSH，点击Run，即可用自己的用户名和密码登录服务器，登录成功后也会打开一个命 1 Author：wang-s02@mails.tsinghua.edu.cn 2 令行窗口，如图3。 图2 图3 1.3 文件上传或下载 可以用自己的用户名和密码访问 ftp://166.111.77.10，用于上传或下载自己的数据和文档。 注意，对于上传的网表（例如inv .sp）等文件，最好都运行一下 dos2u nix 命令以确保文件转换为 Unix 格式，方法是在命令行窗口中输入命令 dos2u nix inv .sp ，如图4。 3 图4 2 创建工作环境 如果是第一次使用，需要按以下步骤创建工作环境。如果是继续以前的工作，则直接按2.2 节的步骤进入工作目录，启动设计软件即可。 2.1 创建工作目录 创建工作目录：在命令行窗口中输入命令 mkdir project 。 创建验证目录：在命令行窗口中输入命令 mkdir project/verify 。 注意，所有设计工作、软件启动都在目录 ~/project 下进行，所有版图验证工作都在目录 ~/project/verify 下进行，不要在其它目录下进行。 设置 SMIC 工艺库环境：输入命令 cp ~chby1/project/cds.lib ~/project ，如图5。 图5 2.2 启动设计软件 进入工作目录：输入命令 cd project 。 启动设计软件icfb：输入命令 icfb & ，弹出如图6 所示的CIW 窗口。 点击菜单 FileExit 可以退出 icfb 软件。 4 图6 2.3 创建设计库 创建自己的设计库：在CIW 窗口中点击菜单FileNewLibrary；在弹出的对话框中，Library Name 输入库的名字（例如pa...
