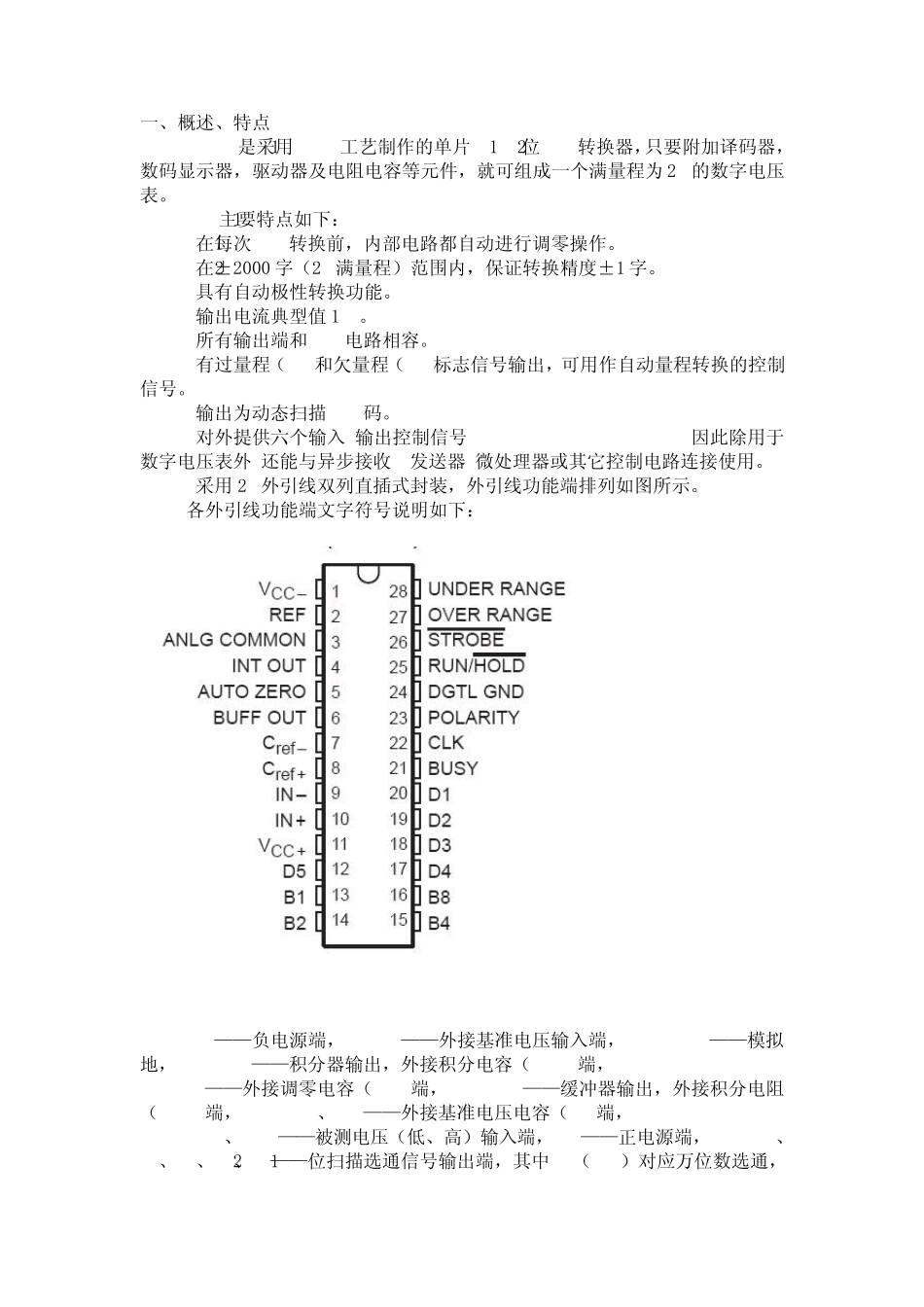

一、概述、特点 7135是采用CMOS工艺制作的单片4 1/2位A/D转换器，只要附加译码器，数码显示器，驱动器及电阻电容等元件，就可组成一个满量程为2V的数字电压表。 7135主要特点如下： 1 在每次A/D转换前，内部电路都自动进行调零操作。 2 在±2000 字（2V满量程）范围内，保证转换精度±1 字。 3 具有自动极性转换功能。 4 输出电流典型值 1PA。 5 所有输出端和 TTL电路相容。 6 有过量程（OR)和欠量程（UR)标志信号输出，可用作自动量程转换的控制信号。 7 输出为动态扫描 BCD码。 8 对外提供六个输入,输出控制信号(R/H,BUSH,ST,POL,OR,UR),因此除用于数字电压表外,还能与异步接收 /发送器,微处理器或其它控制电路连接使用。 9 采用28外引线双列直插式封装，外引线功能端排列如图所示。 各外引线功能端文字符号说明如下： V- ——负电源端， V——外接基准电压输入端， AGND——模拟地， INT——积分器输出，外接积分电容（Cint)端， AZ——外接调零电容（Caz)端， BUF——缓冲器输出，外接积分电阻（Rint)端， Rr+、Rr-——外接基准电压电容（Cr)端， INTO、INHI——被测电压（低、高）输入端， V+——正电源端， D5、D4、D3、D2、D1——位扫描选通信号输出端，其中 D5（MSD）对应万位数选通，其余依次为D4、D3、D2、D1（LSD，个位）， B8、B4、B2、B1——BCD码输出端，采用动态扫描方式输出， BUST——指示积分器处于积分状态的标志信号输出端，CLK——时钟信号输入端，DGNG——数字电路接地端，R/H——转换/保持控制信号输入端，ST——选通信号输出端，主要用作外部寄存器存放转换结果的选通控制信号，OR——过量程信号输出端，UR——欠量程信号输出端。 在电路内部，CLK 和 R/H 两个输入端上分别设置了非门和场效应管的输入电路，以保证该两端在悬空时为高电平。 V+ = +5V，V- =-5V，TA=25℃，时钟频率为120KHz时，每秒可转换 3次。 功耗：1000mW（MAX）；电源电压：V+：+6V（MAX）；V-：-6V（MAX） 二、7135数字部分 数字部分主要由计数器、锁存器、多路开关及控制逻辑电路等组成。7135一次A/D转换周期分为四个阶段：1、自动调零（AZ）；2、被测电压积分（INT）；3、基准电压反积分（DE）；4、积分回零（ZI）。具体内部转换过程这里不做祥解，主要介绍引脚的使用。 1、R/H（25 脚） 当 R/H=“1”（该端悬空时为“1”）时，7135处于连续转换状态，每 40002个时钟周期完成一次A/D转...
