IEC603645523电线电缆载流量标准

IEC603645523电线电缆载流量标准_第1页
1/43
IEC603645523电线电缆载流量标准_第2页
2/43

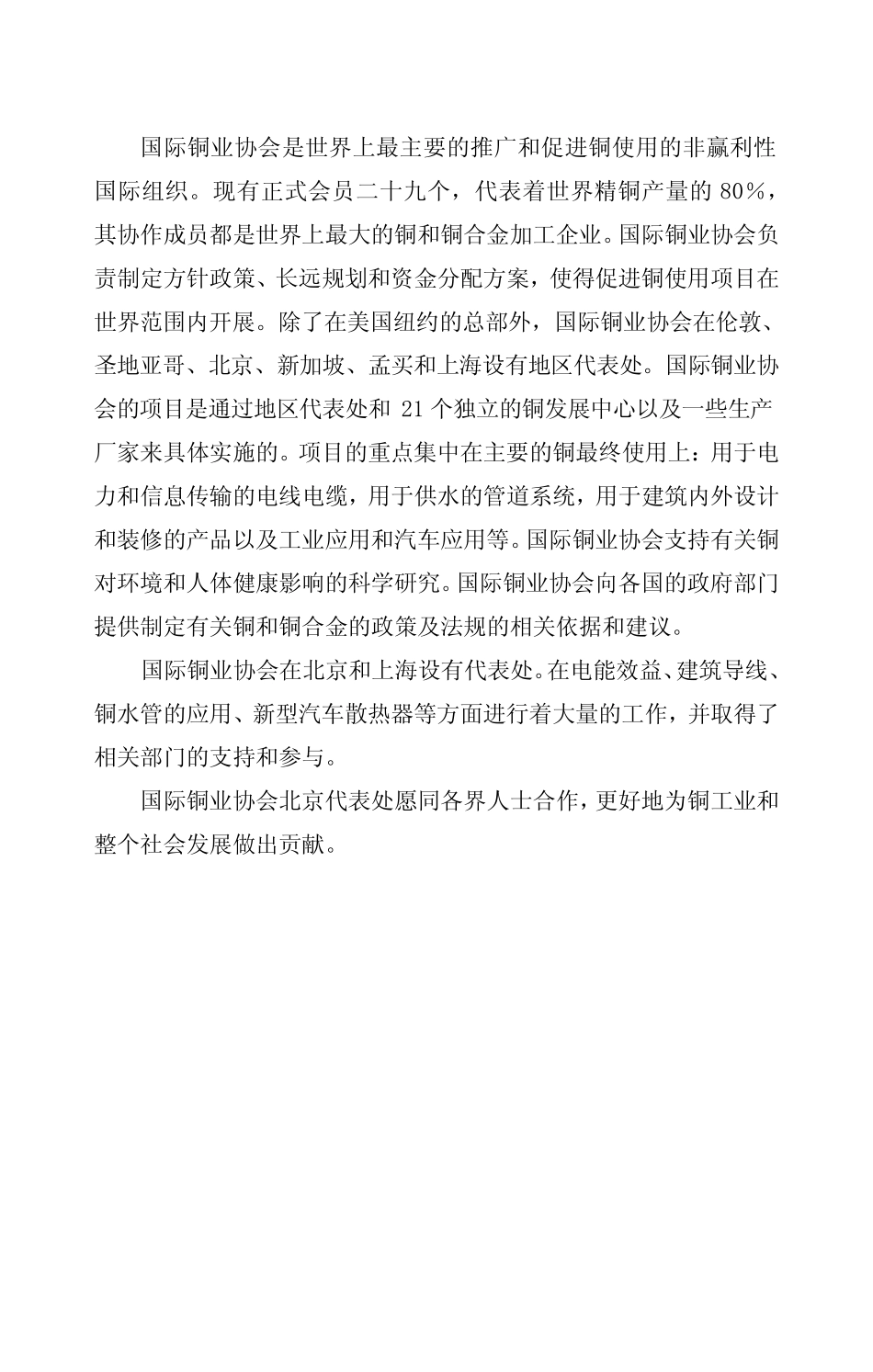

IEC603645523电线电缆载流量标准_第3页
3/43
铜芯电线电缆载流量标准前言本标准译自国际电工委员会建筑物电气装置第五部分的第 523节载流量,标准号为 IEC60364-5-5231983年。改革开放以后,公共事业和住宅建设发展迅速,家用电气设备和其它用电设备日渐增多。但不可忽视的是在每年发生的火灾中,电气火灾也呈上升趋势。在短短的几年中,电气火灾比例增长一倍以上,其中相当一部分是由电缆电线的绝缘损坏、过热自燃、接触不良、电缆单相接地和相间短路等故障引起的。因此,如何科学的合理的使用电缆电线,准确地选择电缆电线的载流量,合乎规范的进行管理维护,至为关键。由于目前尚无 1000V以下的电缆电线载流量的国家标准,而此部分电缆电线的使用最为量大面广,有鉴于此,全国建筑物电气装置标准化技术委员会,已提出编制标准计划,上报国家技术监督局,将国际电工委员会 IEC60364-5-523标准等同采用为国家标准(我国电缆电线符合 IEC电缆电线制造标准)。全国建筑物电气装置标准化技术委员会会同国际铜业协会现将IEC60364-5-523标准有关铜芯电缆电线载流量的标准先行成文,提供设计、生产、施工安装、质检、运行和管理等各界参考。国 际 电 工委 员 会 已于 95年 开始对 1983年 版载流量标 准 进行修订,现已进入最后批准 阶段。经过对二者的详细比较,有以下这些情况和变化 告知读者:1.适用的电 压范围更改为交流 1KV和直流 1.5KV。2.删除了铜 芯 1.0mm2和铝芯 1.0mm2、1.5mm2的电 缆电 线载流量。3.载流量基本没有变化 ,个别变化 不超过 7%。4.电 缆电 线的品种和温升限值没有变化 。5.增加了土壤热阻率不为 2.5K.m/W时的修正系数。6.表中 的电 缆电 线敷设方式原用文字说明的部分改为示图。7.表 52-E4、E5中 取消无孔托盘的载流量数据。8.对 523.5条作了以下修改:(1).仅仅三相导体有负荷电 流且平衡时,4芯、5芯电 缆可有较大的载流量;(2).当三相负荷不平衡时,中 性线电 流引起的温升将被相线电 流减少的发热所抵消。在这种情况下,导体截面应按最大相线电 流选择;(3).在中 性线有负荷电 流,而相线电 流不作相应减少时,当中 性线谐波电 流大于 10%,中 性线截面不应小于相线截面。较大的谐波电 流校正系数见附录 C。9.增加并联导体达到负荷电 流分配平衡的一些要求。国 际 铜 业协会 (中 国 )全国 建筑物电 气装置标 准 化 技术委 员 会1998 年 12 月国际铜业协会是世界上最主要的推广和促进铜使用的...
