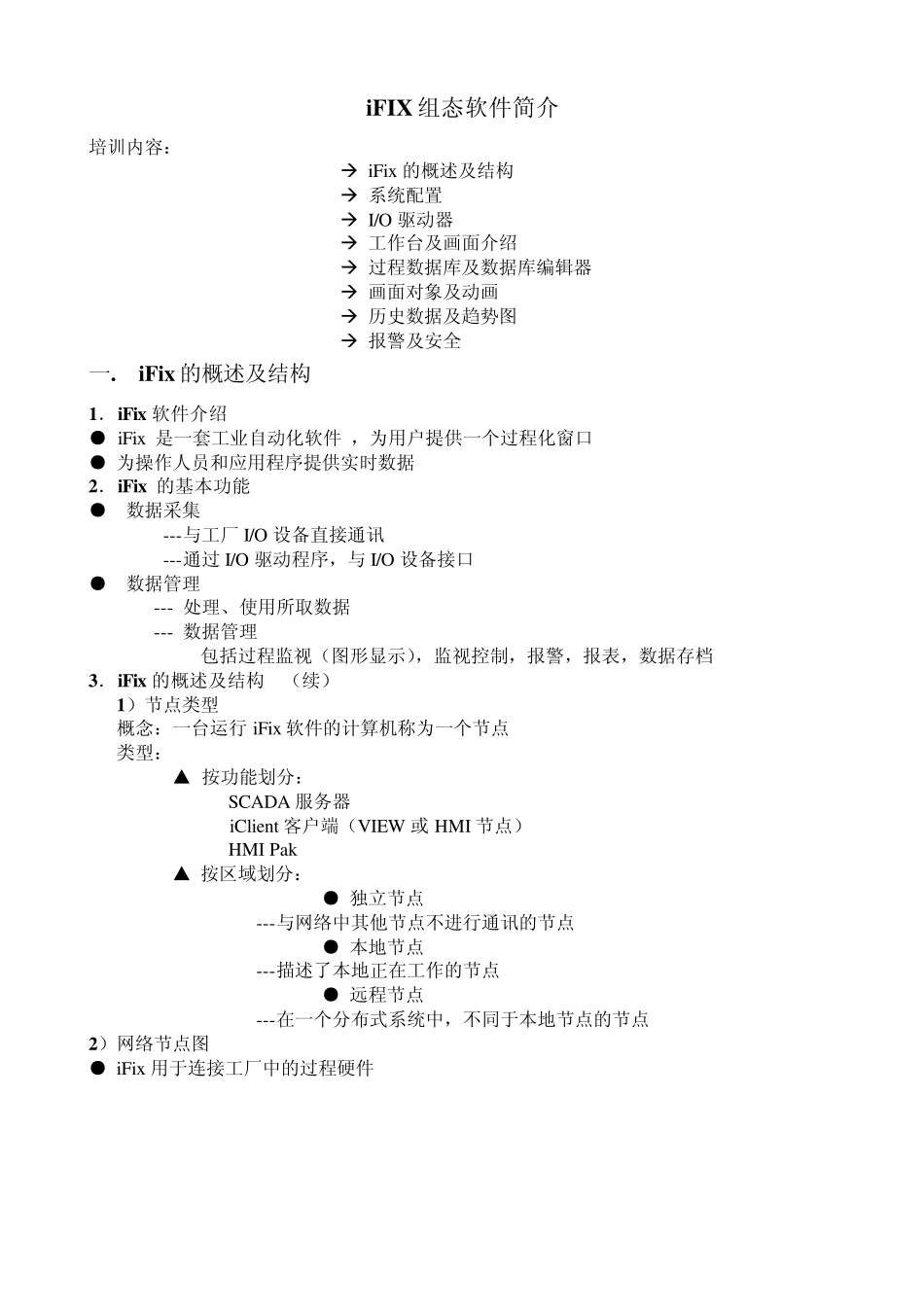

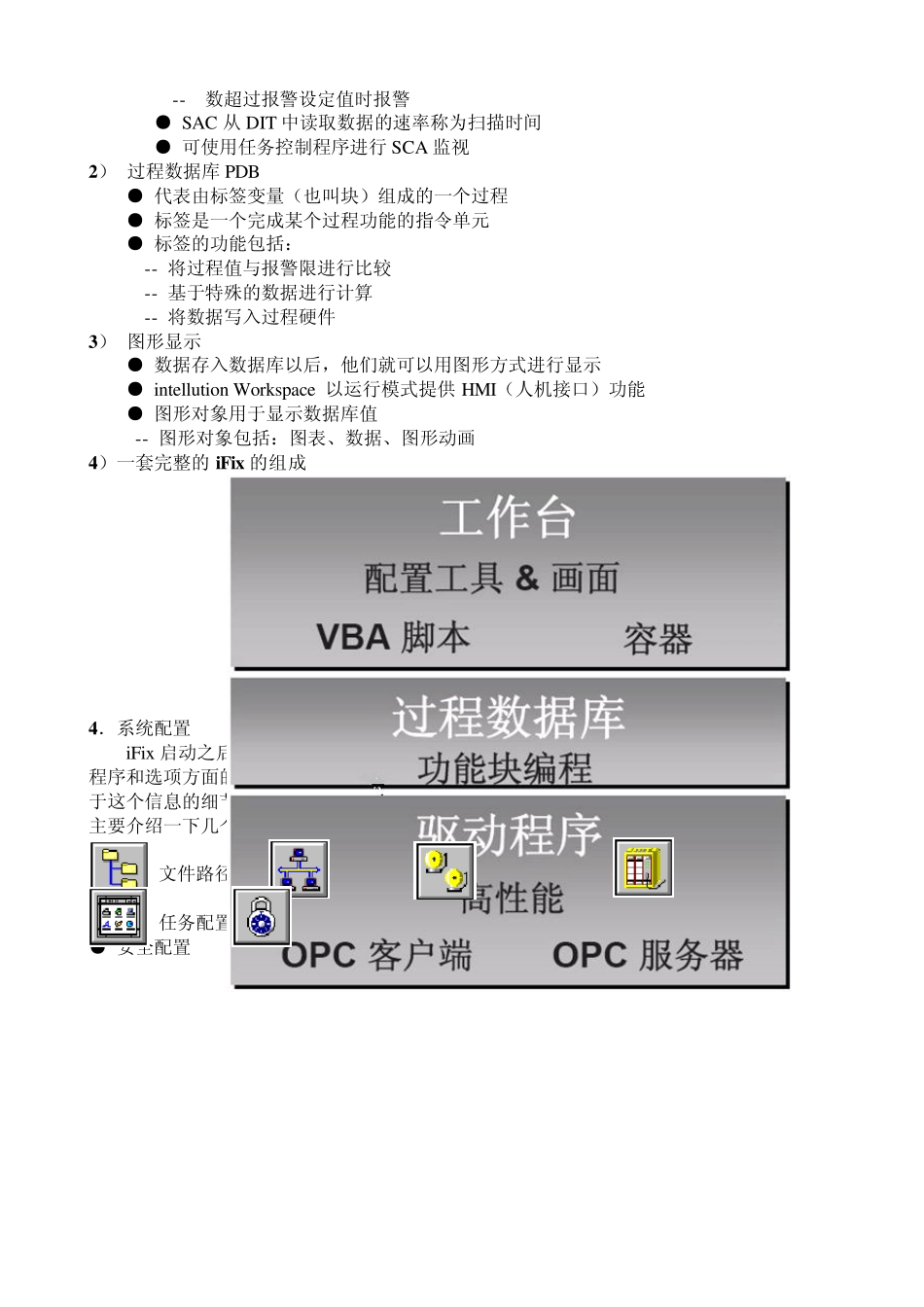

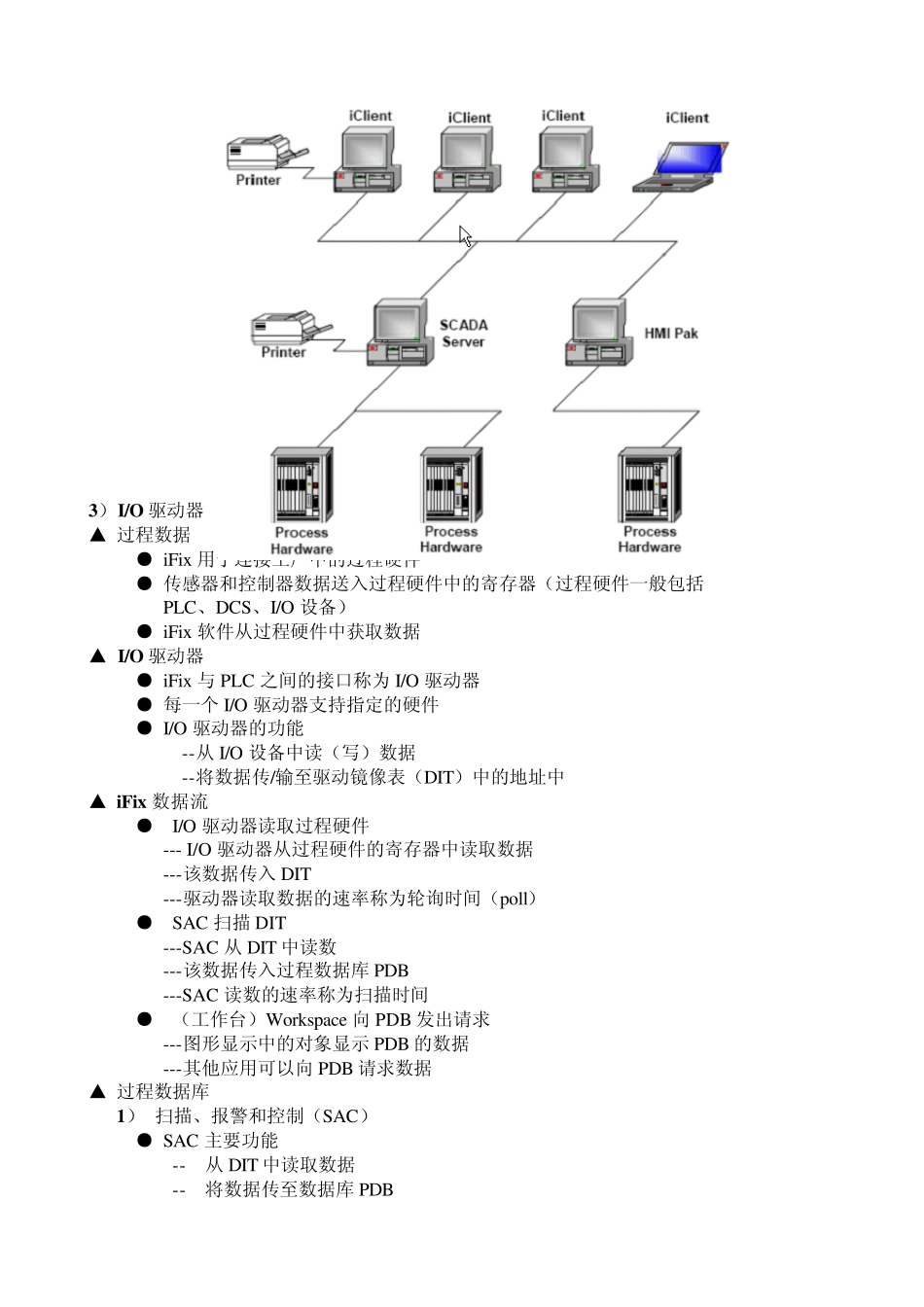

iFIX 组态软件简介 培训内容：  iFix 的概述及结构  系统配置  I/O 驱动器  工作台及画面介绍  过程数据库及数据库编辑器  画面对象及动画  历史数据及趋势图  报警及安全 一. iFix 的概述及结构 1．iFix 软件介绍 ● iFix 是一套工业自动化软件 ，为用户提供一个过程化窗口 ● 为操作人员和应用程序提供实时数据 2．iFix 的基本功能 ● 数据采集 ---与工厂I/O 设备直接通讯 ---通过I/O 驱动程序，与I/O 设备接口 ● 数据管理 --- 处理、使用所取数据 --- 数据管理 包括过程监视（图形显示），监视控制，报警，报表，数据存档 3．iFix 的概述及结构 （续） 1）节点类型 概念：一台运行iFix 软件的计算机称为一个节点 类型： ▲ 按功能划分： SCADA 服务器 iClient 客户端（VIEW 或 HMI 节点） HMI Pak ▲ 按区域划分： ● 独立节点 ---与网络中其他节点不进行通讯的节点 ● 本地节点 ---描述了本地正在工作的节点 ● 远程节点 ---在一个分布式系统中，不同于本地节点的节点 2）网络节点图 ● iFix 用于连接工厂中的过程硬件 3）I/O 驱动器 ▲ 过程数据 ● iFix 用于连接工厂中的过程硬件 ● 传感器和控制器数据送入过程硬件中的寄存器（过程硬件一般包括 PLC、DCS、I/O 设备） ● iFix 软件从过程硬件中获取数据 ▲ I/O 驱动器 ● iFix 与 PLC 之间的接口称为 I/O 驱动器 ● 每一个 I/O 驱动器支持指定的硬件 ● I/O 驱动器的功能 --从 I/O 设备中读（写）数据 --将数据传/输至驱动镜像表（DIT）中的地址中 ▲ iFix 数据流 ● I/O 驱动器读取过程硬件 --- I/O 驱动器从过程硬件的寄存器中读取数据 ---该数据传入 DIT ---驱动器读取数据的速率称为轮询时间（poll） ● SAC 扫描 DIT ---SAC 从 DIT 中读数 ---该数据传入过程数据库 PDB ---SAC 读数的速率称为扫描时间 ● （工作台）Workspace 向 PDB 发出请求 ---图形显示中的对象显示 PDB 的数据 ---其他应用可以向 PDB 请求数据 ▲ 过程数据库 1） 扫描、报警和控制（SAC） ● SAC 主要功能 -- 从 DIT 中读取数据 -- 将数据传至数据库 PDB -- 数超过报警设定值时报警 ● SAC 从 DIT 中读取数据的速率称为扫描时间 ● 可使用任务控制程序进行 SCA 监视 2） 过程数据库 PDB ● 代表由标签...
