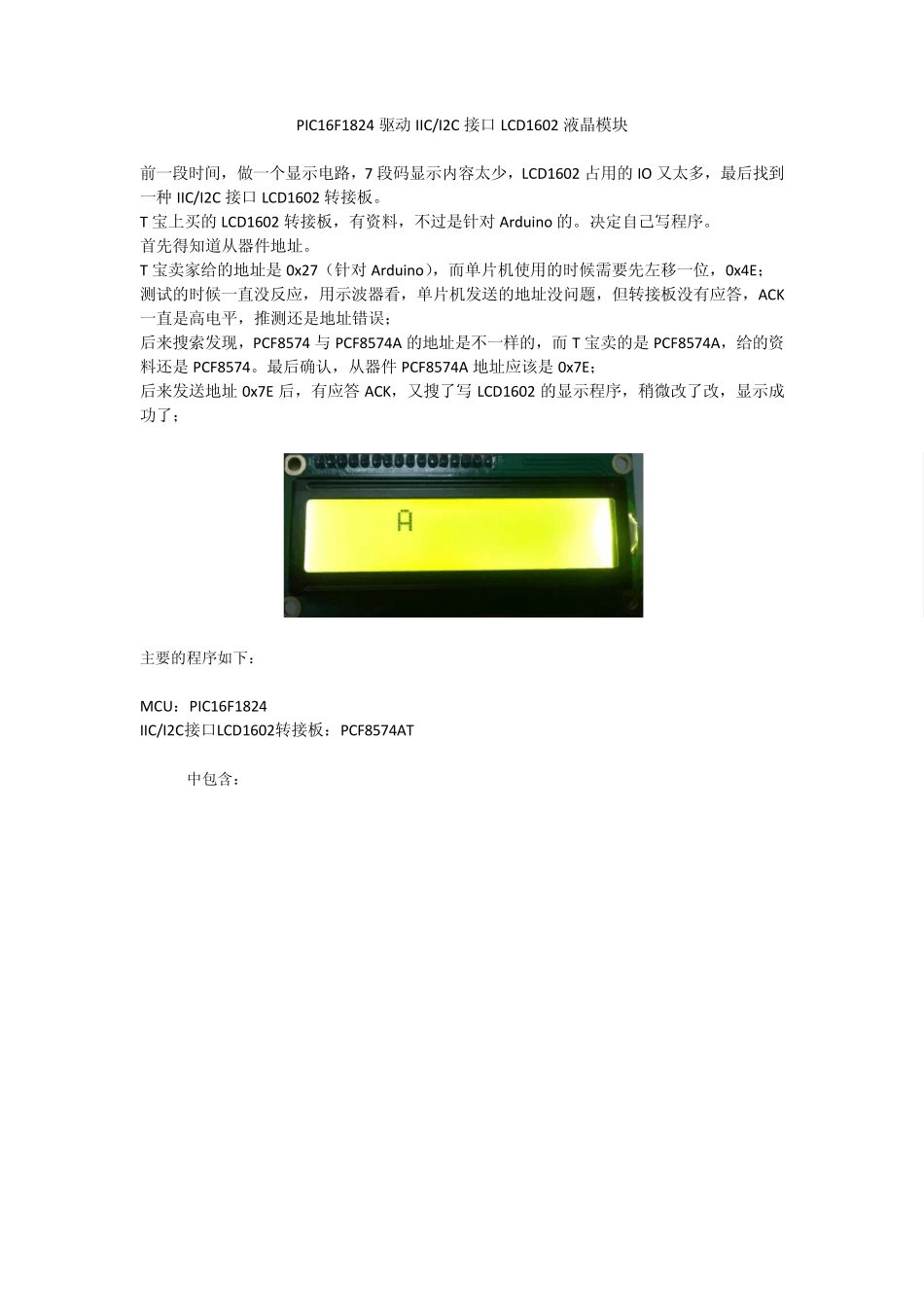

PIC16F1824 驱动IIC/I2C 接口LCD1602 液晶模块 前一段时间，做一个显示电路，7 段码显示内容太少，LCD1602 占用的IO 又太多，最后找到一种IIC/I2C 接口LCD1602 转接板。 T 宝上买的LCD1602 转接板，有资料，不过是针对 Arduino 的。决定自己写程序。 首先得知道从器件地址。 T 宝卖家给的地址是 0x27（针对 Arduino），而单片机使用的时候需要先左移一位，0x4E； 测试的时候一直没反应，用示波器看，单片机发送的地址没问题，但转接板没有应答，ACK一直是高电平，推测还是地址错误； 后来搜索发现，PCF8574 与 PCF8574A 的地址是不一样的，而 T 宝卖的是 PCF8574A，给的资料还是 PCF8574。最后确认，从器件 PCF8574A 地址应该是 0x7E； 后来发送地址 0x7E 后，有应答 ACK，又搜了写 LCD1602 的显示程序，稍微改了改，显示成功了； 主要的程序如下： MCU：PIC16F1824 IIC/I2C接口LCD1602转接板：PCF8574AT main.c中包含： I2CInit(); LCD1602Init(); Dip_Single_char(1,5,'A'); I2C.h文件： //******************************************************************** // 文件名称： I2C.h // 创建日期： 2016-10-11 // 最新更改： 2016-10-11 // 描述： I2C初始化 //******************************************************************** // #define _XTAL_FREQ 2000000 // 延时函数delay_us/ms使用此值 #define Slave_Add 0x7E // 从器件地址,PCF8574A,0x7E // PCF8574,0x27,左移1位,0x4E, #define I2C_BPS 0x18 // I2C波特率Fclock = Fosc/((I2C_BPS+1)*4) // 2MHz,20k,0x18 #define Idle !(SSP1STATbits.R_nW|(0x1F & SSP1CON2)) // 空闲 void I2CInit ( ); void I2CStart ( ); void I2CStop ( ); void ReStart ( ); void I2CSendByte(unsigned char I2CSnBy); void WriteCommand(unsigned char Command); void WriteData (unsigned char Data); void LCD1602Init(void); void Dip_Single_char(unsigned char col,unsigned char row,unsigned char sign); void DisDec(unsigned char col_D,unsigned char row_D,unsigned int Temp_k ); /********************************************************************* ** The End ***************************************************************...
