KGN8型铁道高压开关柜与同类型开关柜的比较分析

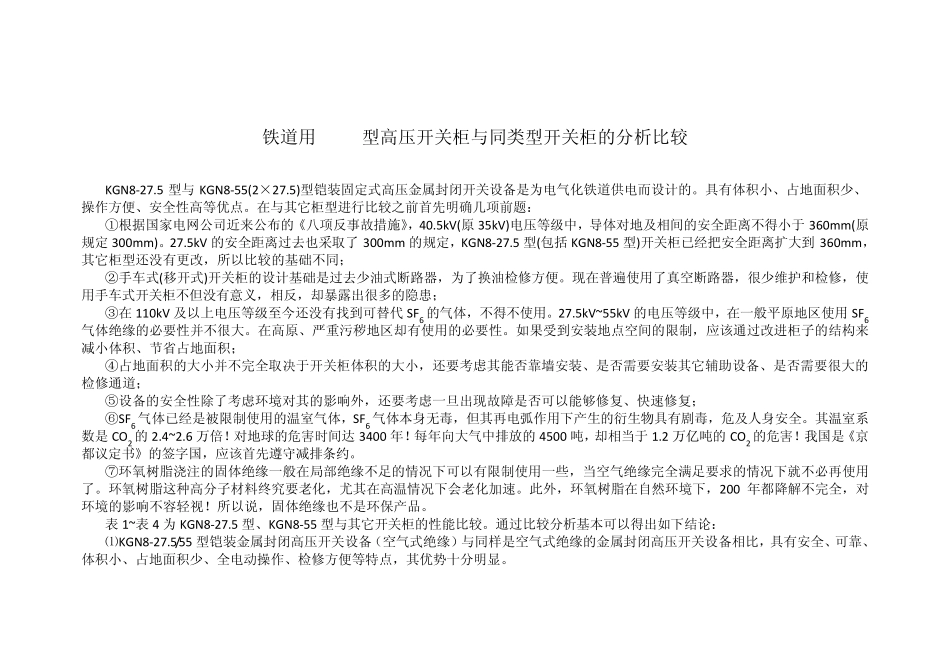

KGN8型铁道高压开关柜与同类型开关柜的比较分析_第1页
1/10

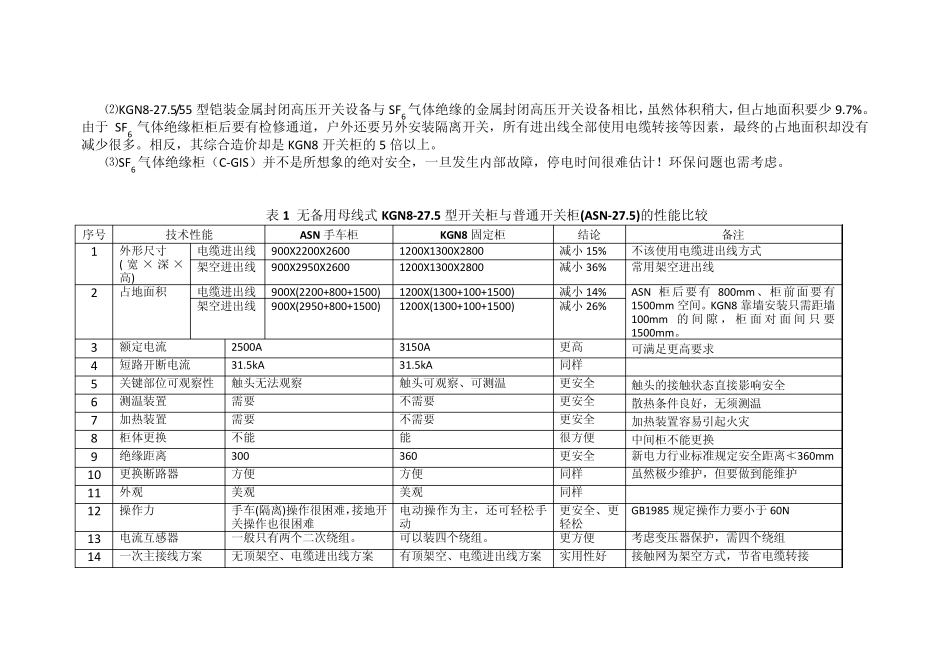

KGN8型铁道高压开关柜与同类型开关柜的比较分析_第2页
2/10

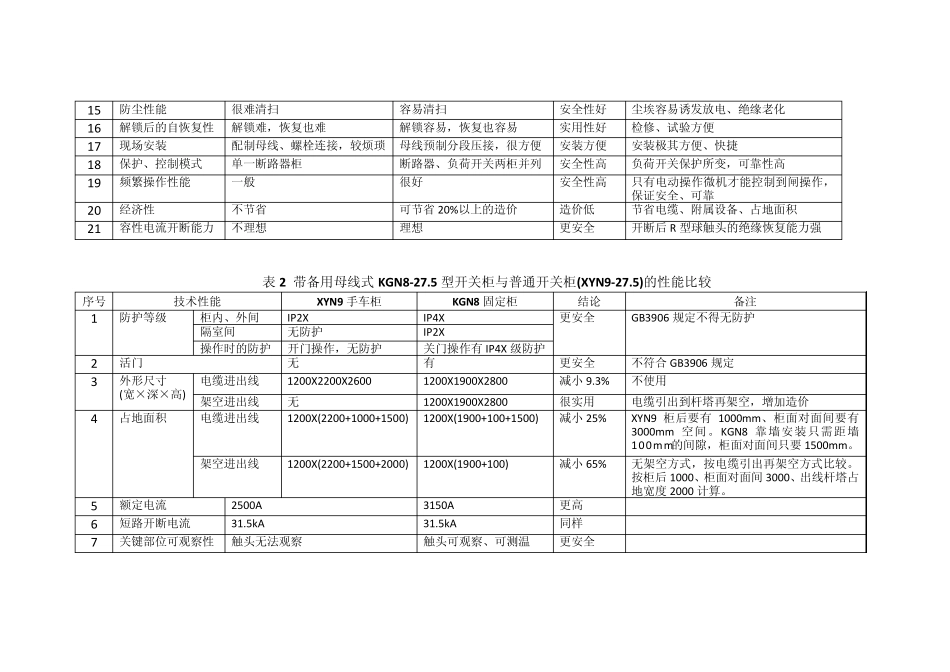

KGN8型铁道高压开关柜与同类型开关柜的比较分析_第3页
3/10
铁道用KGN8型高压开关柜与同类型开关柜的分析比较 KGN8-27.5 型与KGN8-55(2×27.5)型铠装固定式高压金属封闭开关设备是为电气化铁道供电而设计的。具有体积小、占地面积少、操作方便、安全性高等优点。在与其它柜型进行比较之前首先明确几项前题: ①根据国家电网公司近来公布的《八项反事故措施》,40.5kV(原 35kV)电压等级中,导体对地及相间的安全距离不得小于 360mm(原规定 300mm)。27.5kV 的安全距离过去也采取了 300mm 的规定,KGN8-27.5 型(包括 KGN8-55 型)开关柜已经把安全距离扩大到 360mm,其它柜型还没有更改,所以比较的基础不同; ②手车式(移开式)开关柜的设计基础是过去少油式断路器,为了换油检修方便。现在普遍使用了真空断路器,很少维护和检修,使用手车式开关柜不但没有意义,相反,却暴露出很多的隐患; ③在 110kV 及以上电压等级至今还没有找到可替代 SF6 的气体,不得不使用。27.5kV~55kV 的电压等级中,在一般平原地区使用 SF6气体绝缘的必要性并不很大。在高原、严重污秽地区却有使用的必要性。如果受到安装地点空间的限制,应该通过改进柜子的结构来减小体积、节省占地面积; ④占地面积的大小并不完全取决于开关柜体积的大小,还要考虑其能否靠墙安装、是否需要安装其它辅助设备、是否需要很大的检修通道; ⑤设备的安全性除了考虑环境对其的影响外,还要考虑一旦出现故障是否可以能够修复、快速修复; ⑥SF6 气体已经是被限制使用的温室气体,SF6 气体本身无毒,但其再电弧作用下产生的衍生物具有剧毒,危及人身安全。其温室系数是 CO2 的 2.4~2.6 万倍!对地球的危害时间达 3400 年!每年向大气中排放的 4500 吨,却相当于 1.2 万亿吨的 CO2 的危害!我国是《京都议定书》的签字国,应该首先遵守减排条约。 ⑦环氧树脂浇注的固体绝缘一般在局部绝缘不足的情况下可以有限制使用一些,当空气绝缘完全满足要求的情况下就不必再使用了。环氧树脂这种高分子材料终究要老化,尤其在高温情况下会老化加速。此外,环氧树脂在自然环境下,200 年都降解不完全,对环境的影响不容轻视!所以说,固体绝缘也不是环保产品。 表 1~表 4 为 KGN8-27.5 型、KGN8-55 型与其它开关柜的性能比较。通过比较分析基本可以得出如下结论: ⑴KGN8-27.5/55 型铠装金属封闭高压开关设备(空气式绝缘)与同样是空气式绝缘的金属封闭高压开关设备相比,具有安全、可靠、体积小、占地面积少、全...
