LA76931超级芯片彩电原理与维修

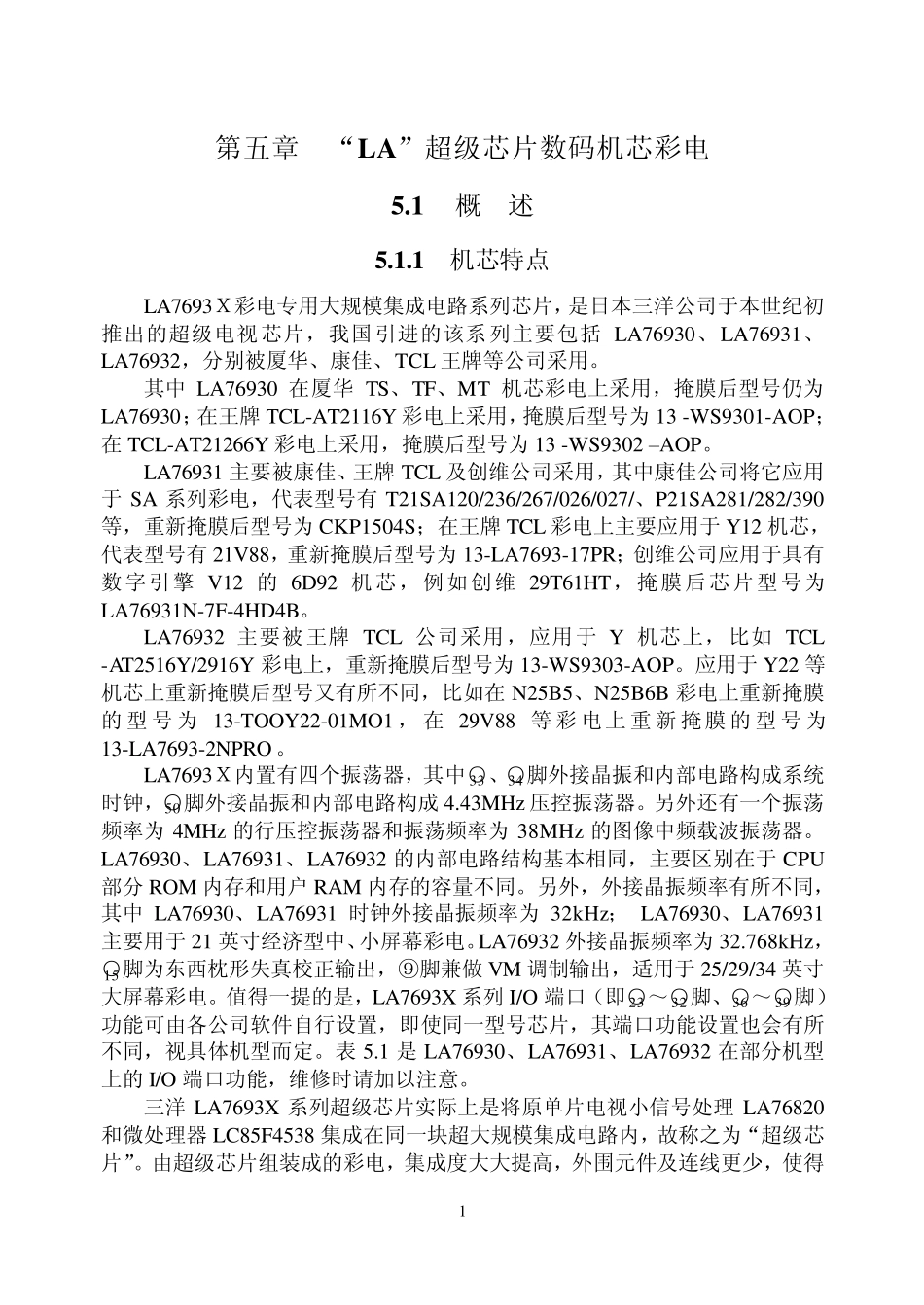

LA76931超级芯片彩电原理与维修_第1页
1/32

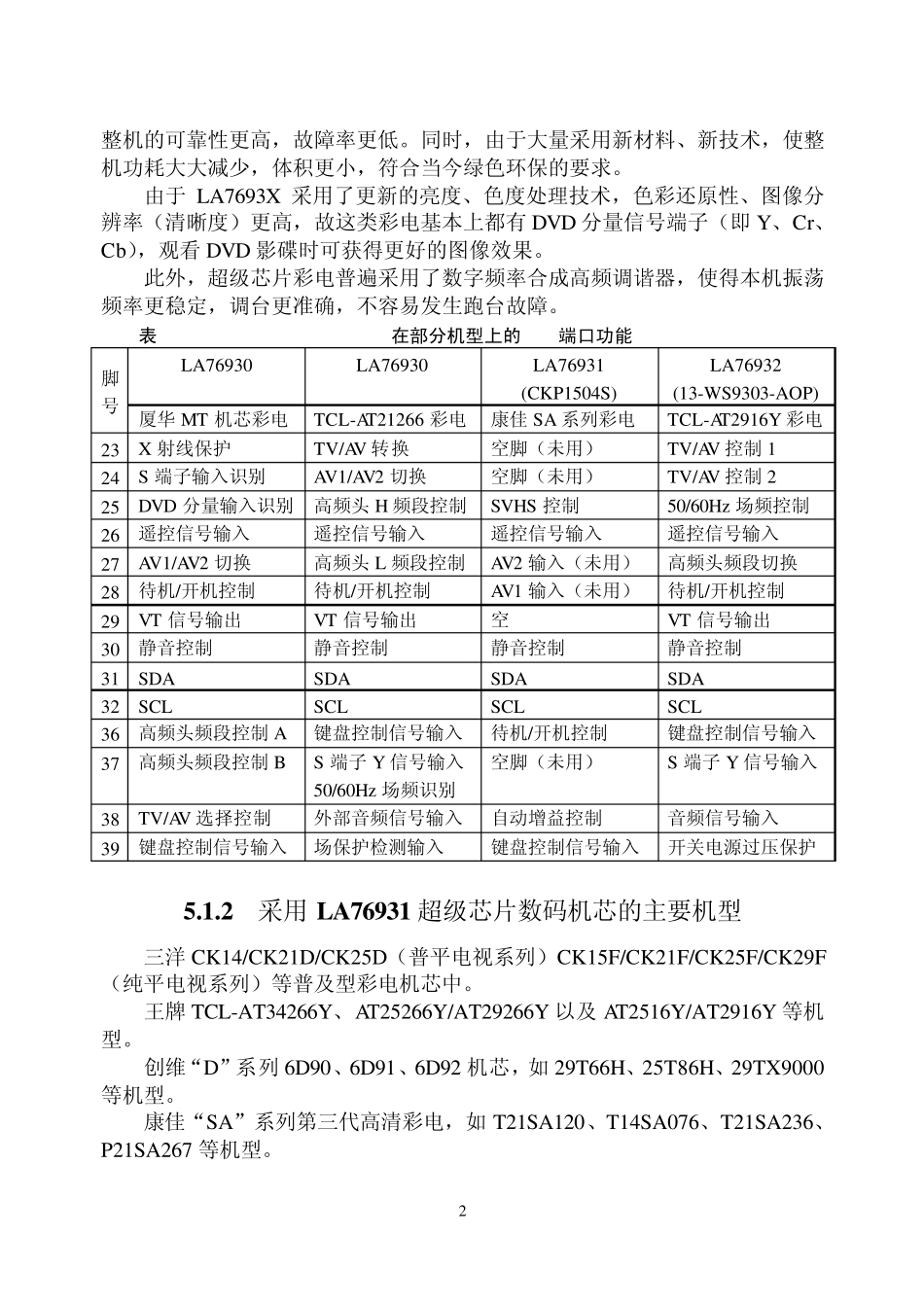

LA76931超级芯片彩电原理与维修_第2页
2/32

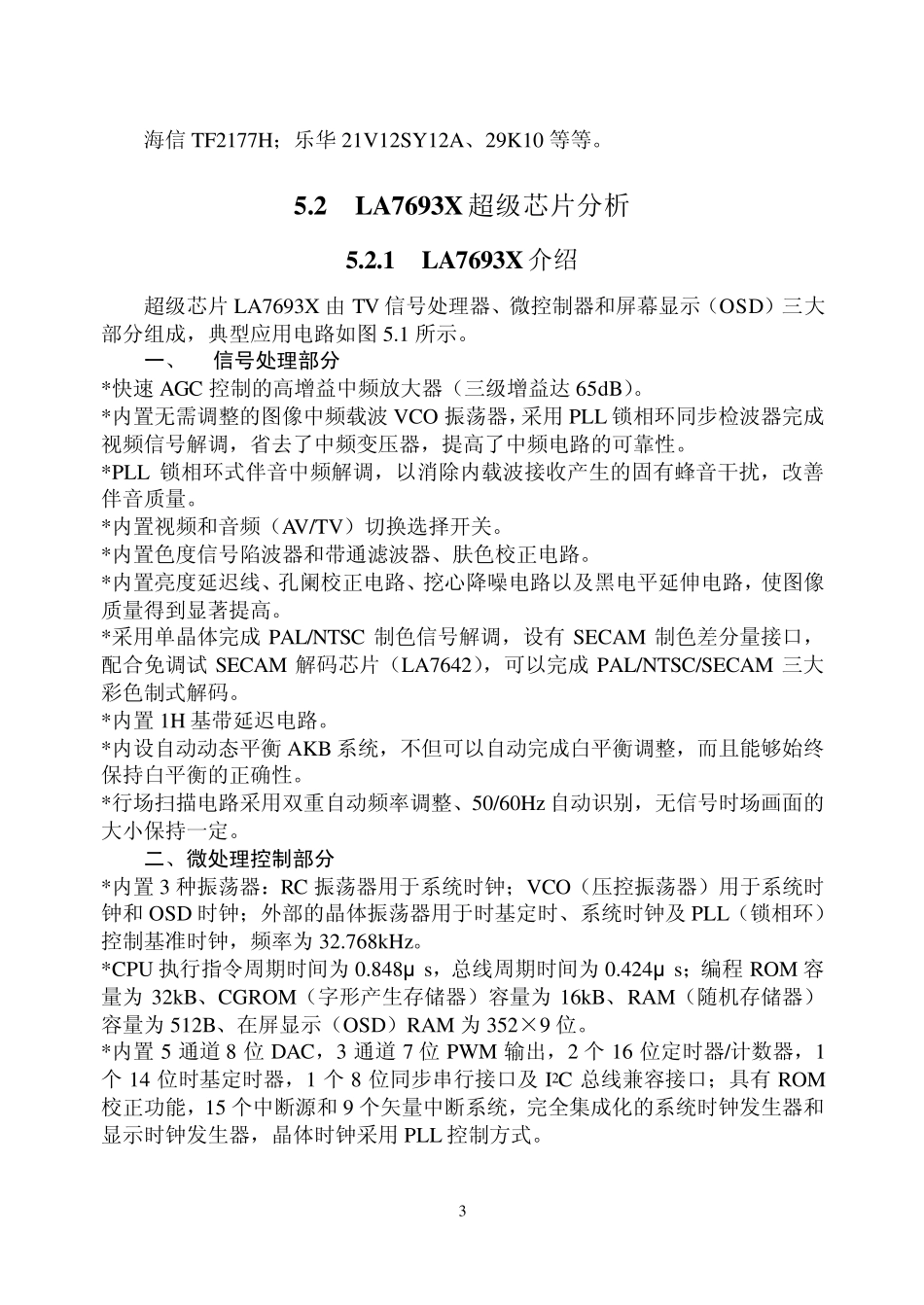

LA76931超级芯片彩电原理与维修_第3页
3/32
1 第五章 “LA”超级芯片数码机芯彩电 5.1 概 述 5.1.1 机芯特点 LA7693X彩电专用大规模集成电路系列芯片,是日本三洋公司于本世纪初推出的超级电视芯片,我国引进的该系列主要包括 LA76930、LA76931、LA76932,分别被厦华、康佳、TCL 王牌等公司采用。 其中 LA76930 在厦华 TS、TF、MT 机芯彩电上采用,掩膜后型号仍为LA76930;在王牌 TCL-AT2116Y 彩电上采用,掩膜后型号为 13 -WS9301-AOP;在 TCL-AT21266Y 彩电上采用,掩膜后型号为 13 -WS9302 –AOP。 LA76931 主要被康佳、王牌 TCL 及创维公司采用,其中康佳公司将它应用于 SA 系列彩电,代表型号有 T21SA120/236/267/026/027/、P21SA281/282/390等,重新掩膜后型号为 CKP1504S;在王牌 TCL 彩电上主要应用于 Y12 机芯,代表型号有 21V88,重新掩膜后型号为 13-LA7693-17PR;创维公司应用于具有数字引擎 V12 的 6D92 机芯,例如创维 29T61HT,掩膜后芯片型号为LA76931N-7F-4HD4B。 LA76932 主要被王牌 TCL 公司采用,应用于 Y 机芯上,比如 TCL -AT2516Y/2916Y 彩电上,重新掩膜后型号为 13-WS9303-AOP。应用于 Y22 等机芯上重新掩膜后型号又有所不同,比如在 N25B5、N25B6B 彩电上重新掩膜的 型 号 为 13-TOOY22-01MO1 , 在 29V88 等 彩 电上 重 新 掩膜 的 型 号 为13-LA7693-2NPRO 。 LA7693X内置有四个振荡器,其中○33 、○34 脚外接晶振和内部电路构成系统时钟,○50 脚外接晶振和内部电路构成 4.43MHz压控振荡器。另外还有一个振荡频率为 4MHz 的行压控振荡器和振荡频率为 38MHz 的图像中频载波振荡器。LA76930、LA76931、LA76932 的内部电路结构基本相同,主要区别在于 CPU部分 ROM 内存和用户 RAM 内存的容量不同。另外,外接晶振频率有所不同,其中 LA76930、LA76931 时钟外接晶振频率为 32kHz; LA76930、LA76931主要用于 21 英寸经济型中、小屏幕彩电。LA76932 外接晶振频率为 32.768kHz,○15 脚为东西枕形失真校正输出,⑨脚兼做 VM 调制输出,适用于 25/29/34 英寸大屏幕彩电。值得一提的是,LA7693X 系列 I/O 端口(即○23 ~○32 脚、○36 ~○39 脚)功能可由各公司软件自行设置,即使同一型号芯片,其端口功能设置也会有所不同,视具体机型而定。表 5.1 是 LA76930、LA76931、LA76932 在部分机型上的 I/O 端口功能,维修时请加以注意。 三洋...
