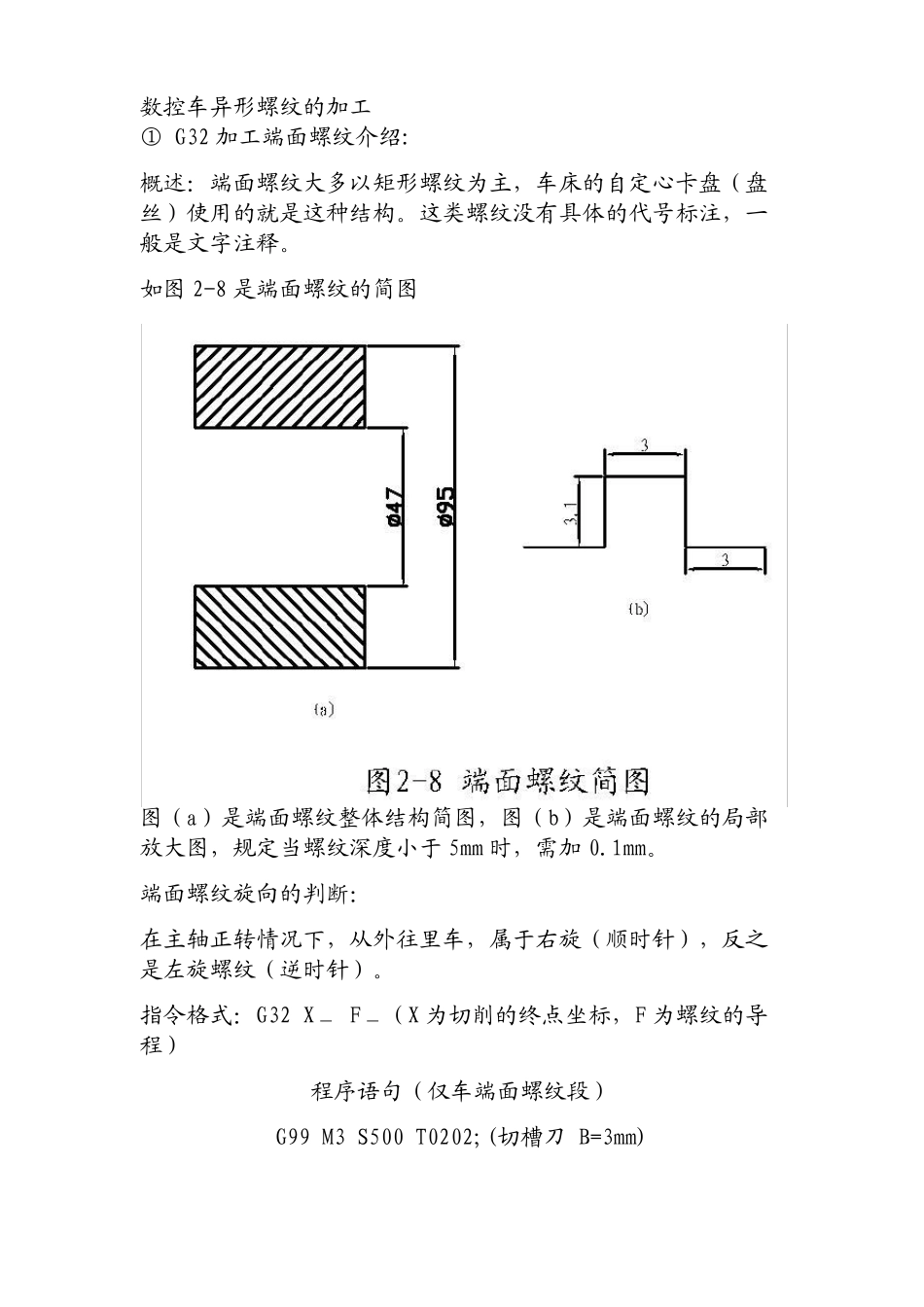

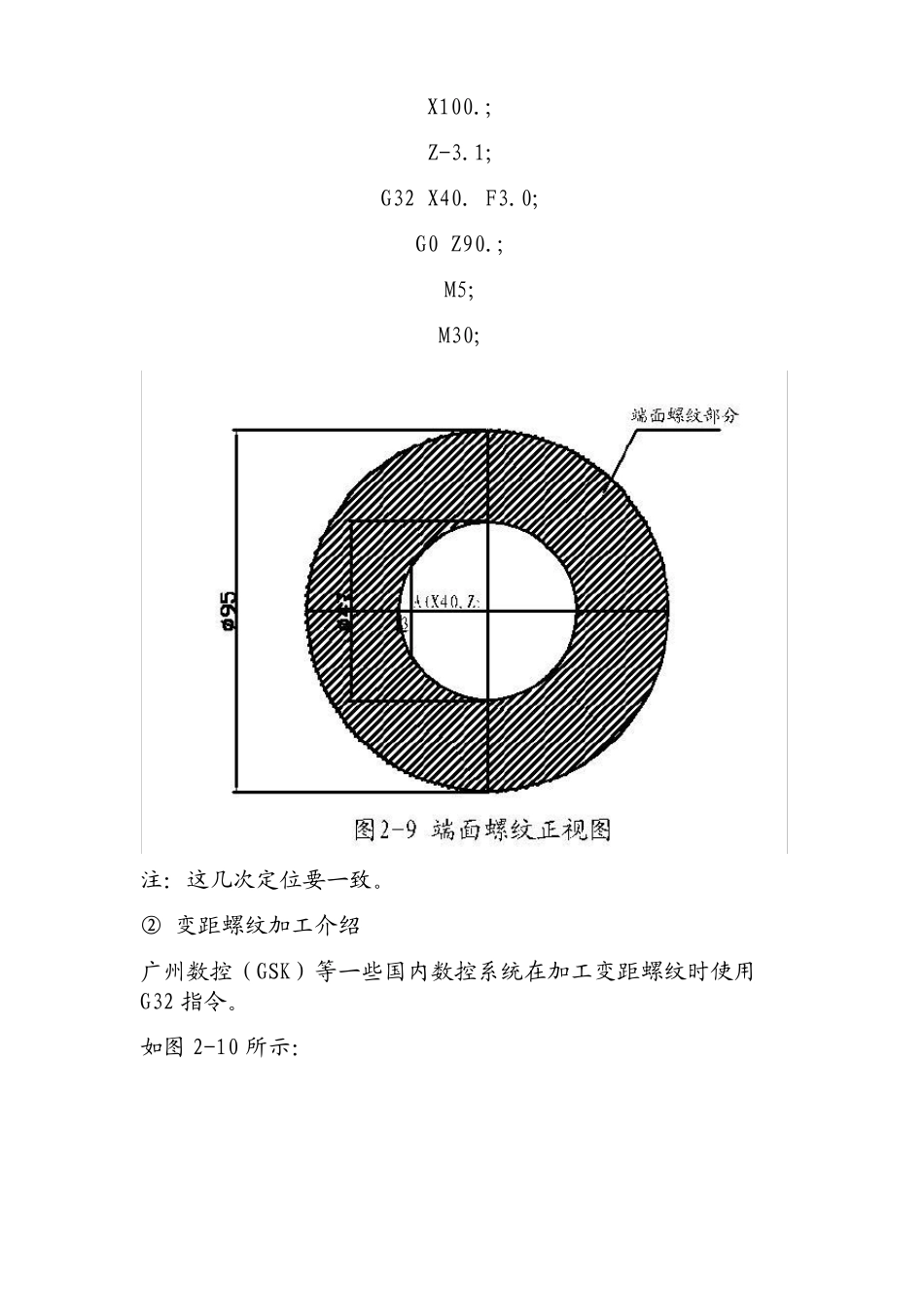

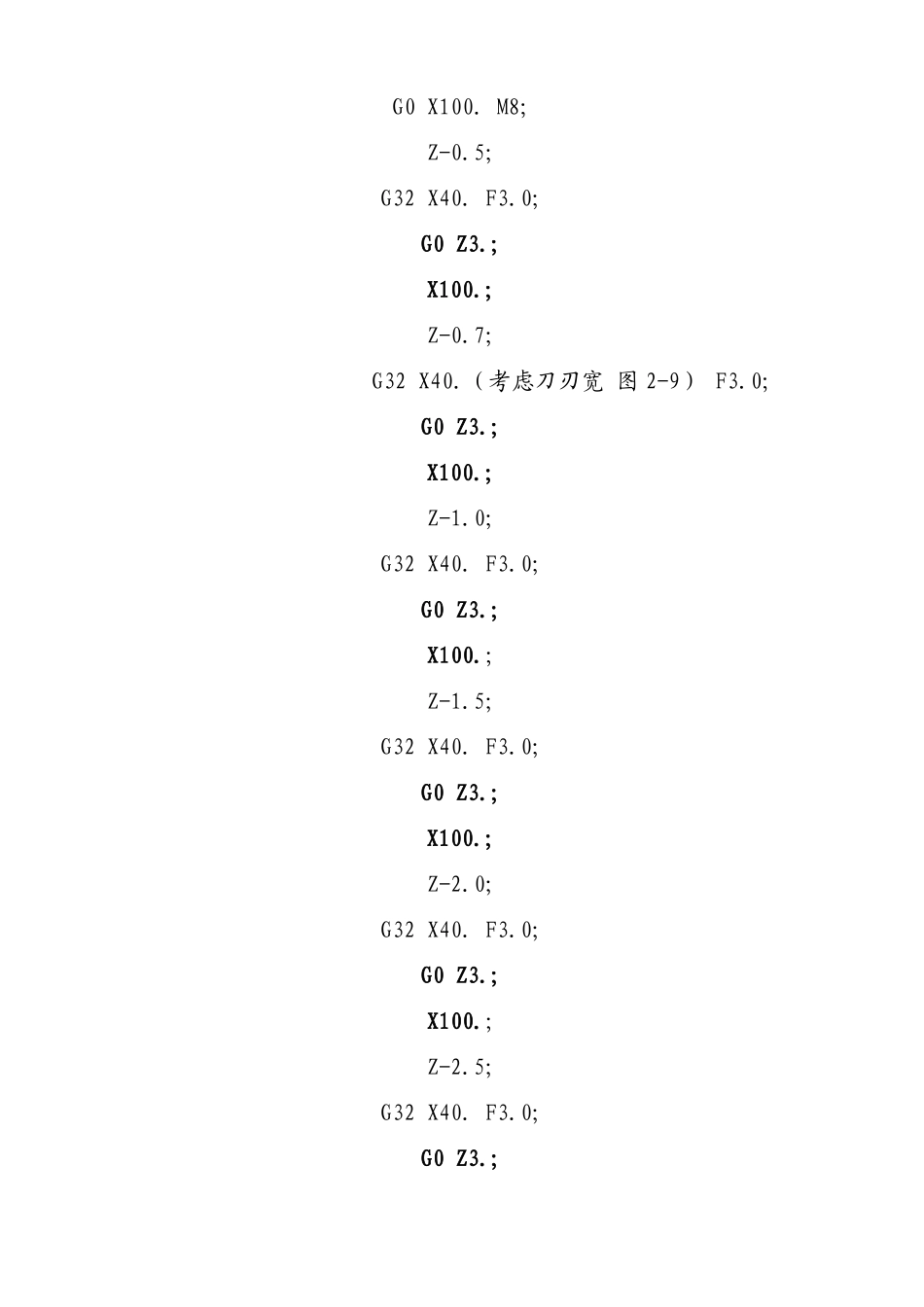

数控车异形螺纹的加工① G32 加工端面螺纹介绍:概述：端面螺纹大多以矩形螺纹为主，车床的自定心卡盘（盘丝）使用的就是这种结构。这类螺纹没有具体的代号标注，一般是文字注释。如图 2-8 是端面螺纹的简图图（a）是端面螺纹整体结构简图，图（b）是端面螺纹的局部放大图，规定当螺纹深度小于 5mm 时，需加 0.1mm。端面螺纹旋向的判断：在主轴正转情况下，从外往里车，属于右旋（顺时针），反之是左旋螺纹（逆时针）。指令格式：G32 X＿ F＿（X 为切削的终点坐标，F 为螺纹的导程）程序语句（仅车端面螺纹段）G99 M3 S500 T0202;(切槽刀 B=3mm)G0 X100. M8;Z-0.5;G32 X40. F3.0;G0 Z3.;X100.;Z-0.7;（考虑刀刃宽G0 Z3.;X100.;Z-1.0;G32 X40. F3.0;G0 Z3.;X100.;Z-1.5;G32 X40. F3.0;G0 Z3.;X100.;Z-2.0;G32 X40. F3.0;G0 Z3.;X100.;Z-2.5;G32 X40. F3.0;G0 Z3.;2-9） G32 X40.图 F3.0;X100.;Z-3.1;G32 X40. F3.0;G0 Z90.;M5;M30;注：这几次定位要一致。② 变距螺纹加工介绍广州数控（GSK）等一些国内数控系统在加工变距螺纹时使用G32 指令。如图 2-10 所示：数值计算：M27×4 的牙高（直径值）=1.3×4=5.2mm；M27×12 的牙高（直径值）=1.3×12=15.6mm；牙高以最小牙高为依据：所以小径=27-5.2=21.8mm。车变距螺纹时，主轴转速由最大螺纹的螺距（P=12）确定。程序语句（仅车螺纹段）G99 M3 S200 T0202;G0 X30.;Z3.;X26.;G32 Z-20 F4.0;G32 Z-56 F12.;G0 X30.;Z3.;X25.6;G32 Z-20. F4.0;G32 Z-56. F12.;…;G32 X30.;Z3.;X21.8;G32 Z-20. F4.;G32 Z-56. F12.;G0 X30.;Z90.;M5;M30;所谓变距螺纹指的是以螺纹切入开始指定基准螺距值 F，然后每隔一个螺距产生一个螺距差值 K（增值或减值）在 FANUC（发那科）等一些进口的数控系统中，有加工变距螺纹的特定指令 G34。指令格式： G34 X＿Z＿F＿K＿;其中 X、Z 为螺纹的终点位置，F 为长轴方向在起点处的导程，K 为主轴每转导程的增加量和减少量，K 值的指令范围：0.0001-500.0000mm，如下图所示。例如：起点导程 5mm，导程增量为 1mm，螺纹长度为 50mm，程序为：G34 Z-50. F5. K1。③ 多线螺纹的加工多线螺纹一般用于传动，都是直螺纹，数控加工多线螺纹，可以使用 G92 通过调用子程序的方法，进口机床还支持 G32 指令加工多线螺纹，G76 指令也可以加工多线螺纹（后面讲到）。G92 调用子程序加工多线螺纹加工如...
