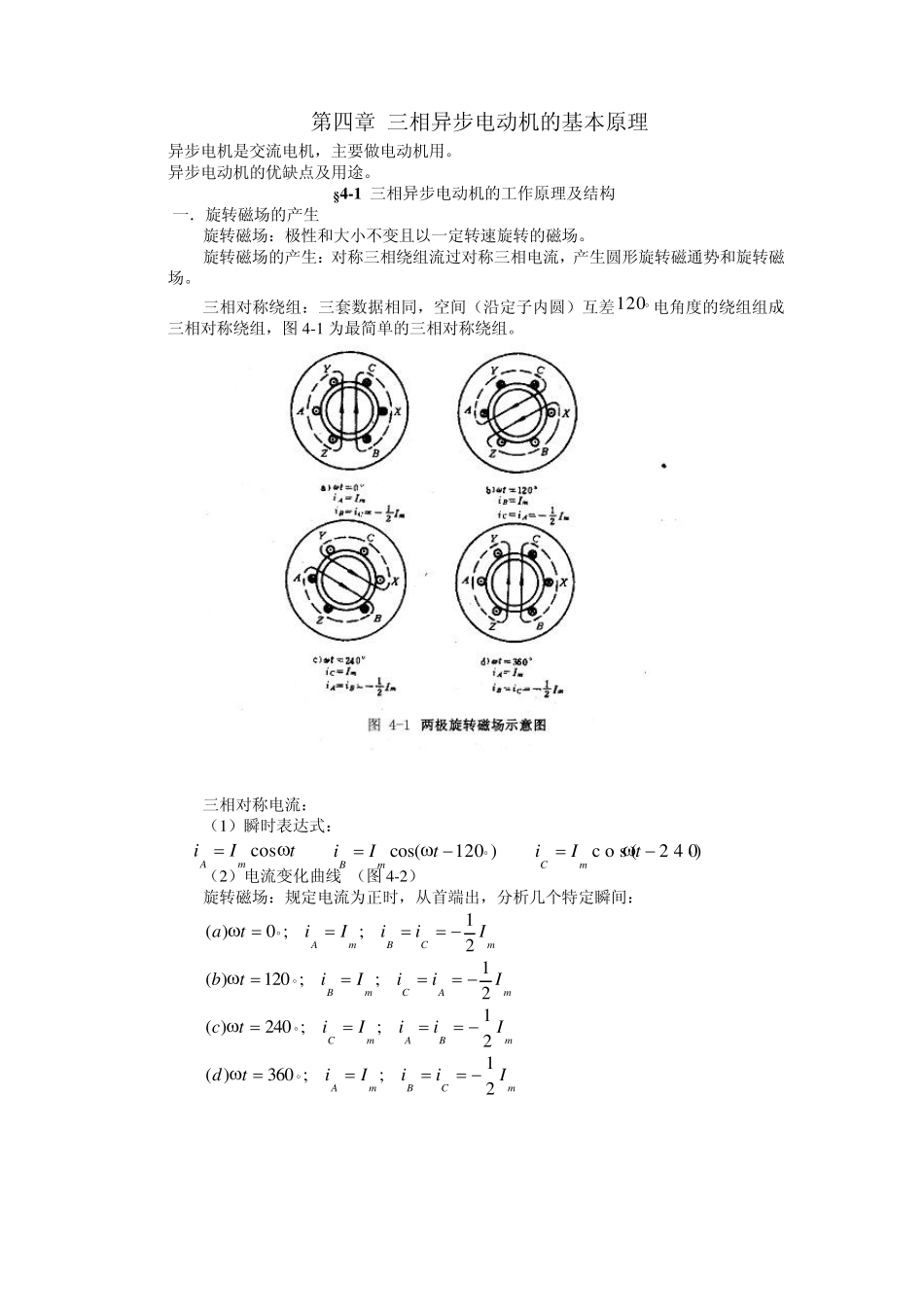

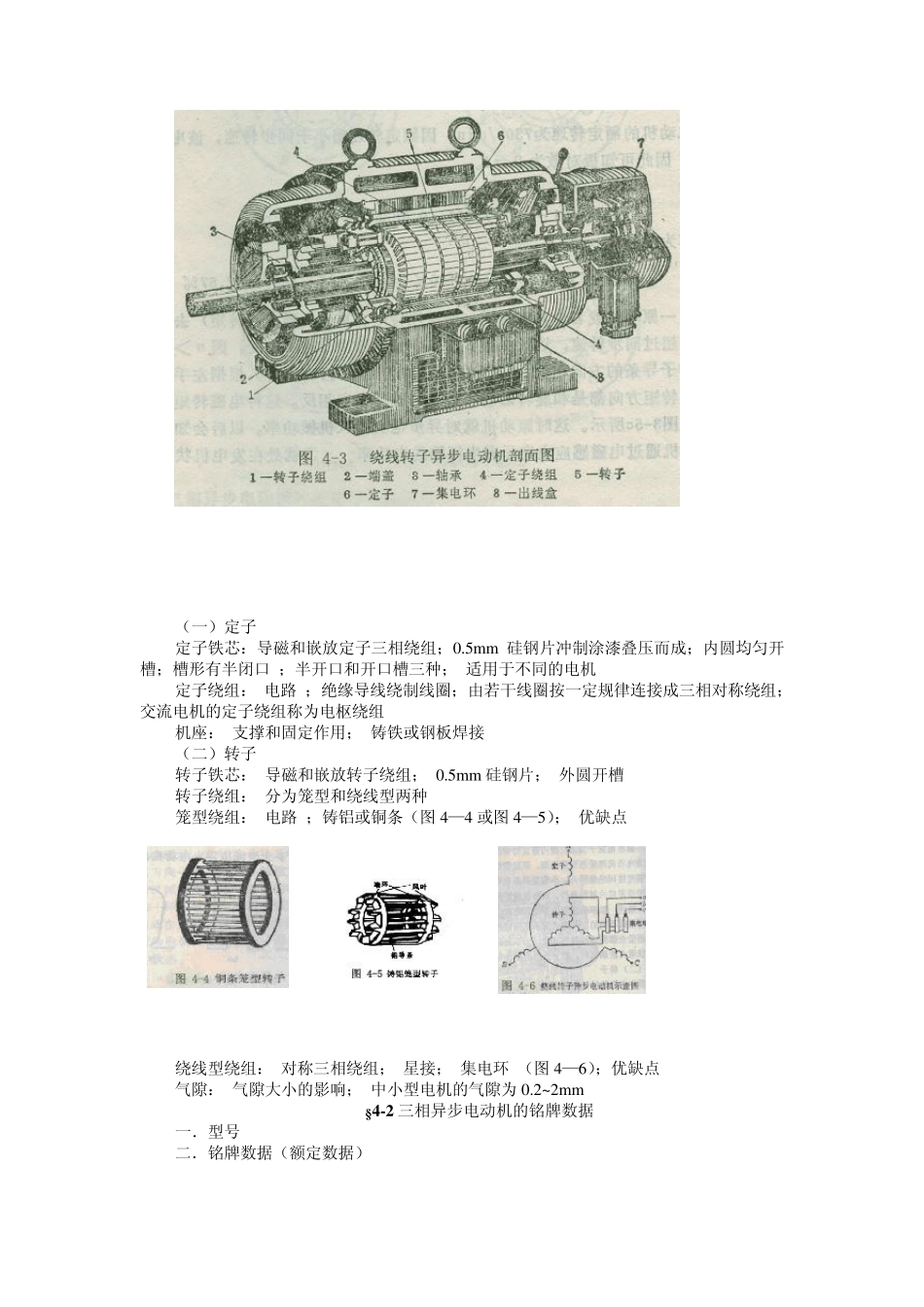

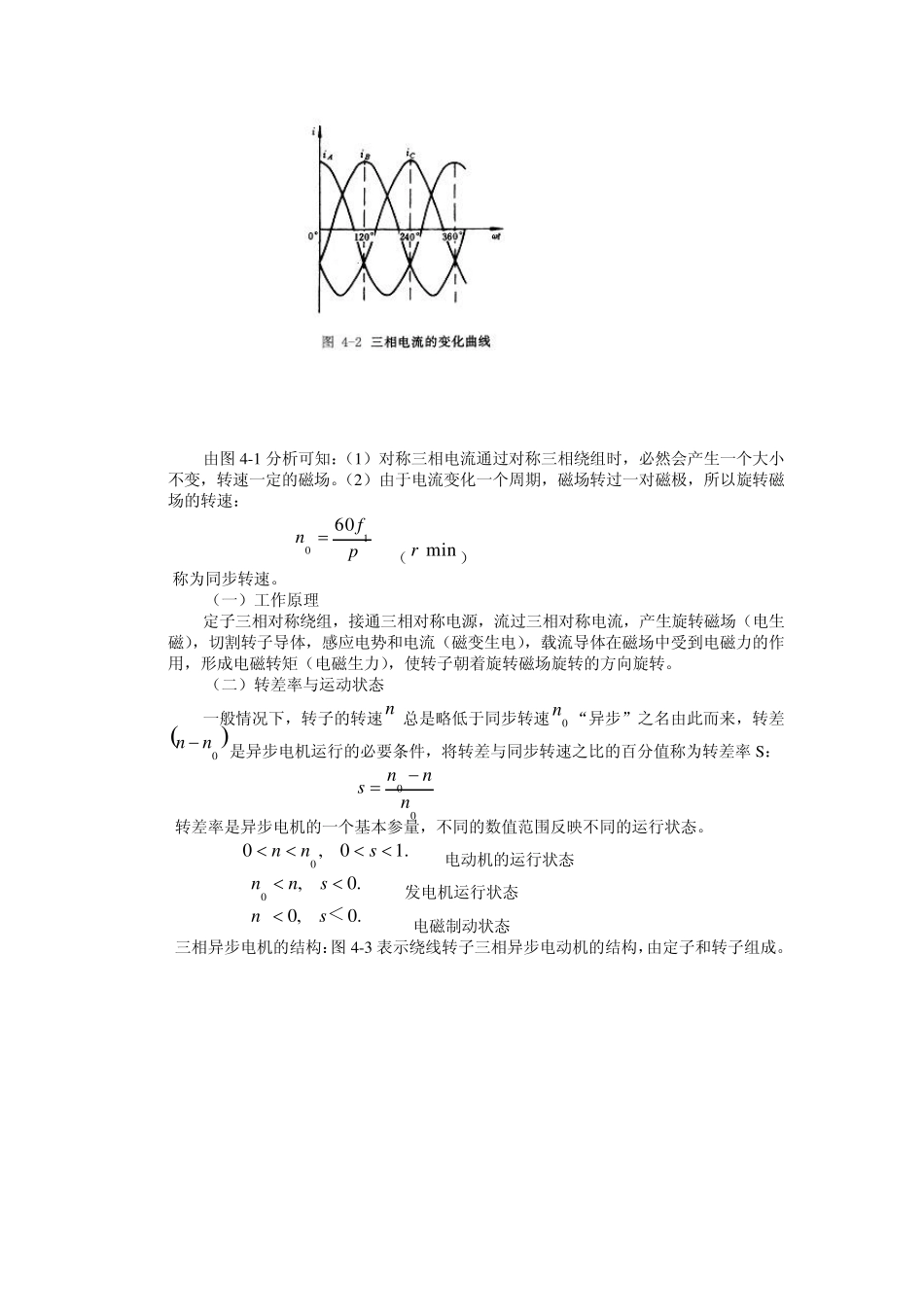

第四章 三相异步电动机的基本原理 异步电机是交流电机,主要做电动机用。 异步电动机的优缺点及用途。 §4 -1 三相异步电动机的工作原理及结构 一.旋转磁场的产生 旋转磁场:极性和大小不变且以一定转速旋转的磁场。 旋转磁场的产生:对称三相绕组流过对称三相电流,产生圆形旋转磁通势和旋转磁场。 三相对称绕组:三套数据相同,空间(沿定子内圆)互差120 电角度的绕组组成三相对称绕组,图 4-1 为最简单的三相对称绕组。 三相对称电流: (1)瞬时表达式: tIimAcos )120cos(tIimB )2 4 0c o s(tIimC (2)电流变化曲线 (图 4-2) 旋转磁场:规定电流为正时,从首端出,分析几个特定瞬间: mCBmAIiiIita21;;0)( mACmBIiiIitb21;;120)( mBAmCIiiIitc21;;240)( mCBmAIiiIitd21;;360)( 由图4-1 分析可知:(1)对称三相电流通过对称三相绕组时,必然会产生一个大小不变,转速一定的磁场。(2)由于电流变化一个周期,磁场转过一对磁极,所以旋转磁场的转速: pfn1060 (minr) 称为同步转速。 (一)工作原理 定子三相对称绕组,接通三相对称电源,流过三相对称电流,产生旋转磁场(电生磁),切割转子导体,感应电势和电流(磁变生电),载流导体在磁场中受到电磁力的作用,形成电磁转矩(电磁生力),使转子朝着旋转磁场旋转的方向旋转。 (二)转差率与运动状态 一般情况下,转子的转速n 总是略低于同步转速0n “异步”之名由此而来,转差0nn 是异步电机运行的必要条件,将转差与同步转速之比的百分值称为转差率S: 00nnns 转差率是异步电机的一个基本参量,不同的数值范围反映不同的运行状态。 .10,00snn 电动机的运行状态 .0,0snn 发电机运行状态 .0,0s<n 电磁制动状态 三相异步电机的结构:图4-3 表示绕线转子三相异步电动机的结构,由定子和转子组成。 (一)定子 定子铁芯:导磁和嵌放定子三相绕组;0.5mm 硅钢片冲制涂漆叠压而成;内圆均匀开槽;槽形有半闭口 ;半开口和开口槽三种; 适用于不同的电机 定子绕组: 电路 ;绝缘导线绕制线圈;由若干线圈按一定规律连接成三相对称绕组; 交流电机的定子绕组称为电枢绕组 机座: 支撑和固定作用; 铸铁或钢板焊接 (二)转子 转子铁芯: 导磁和嵌放转子绕组; 0.5mm 硅钢片; 外圆开槽 转子绕组:...
