三绕组变压器

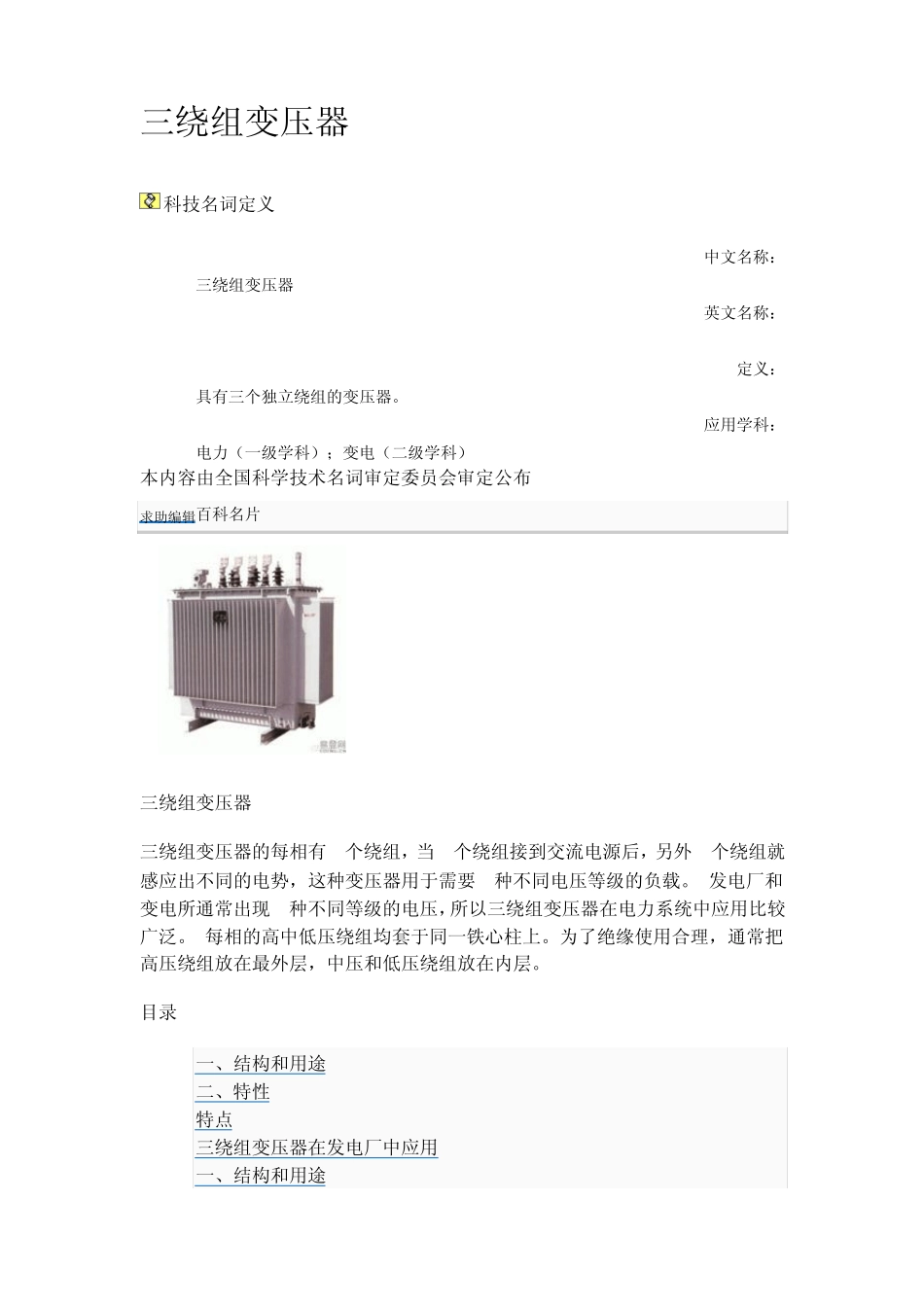

三绕组变压器_第1页
1/7

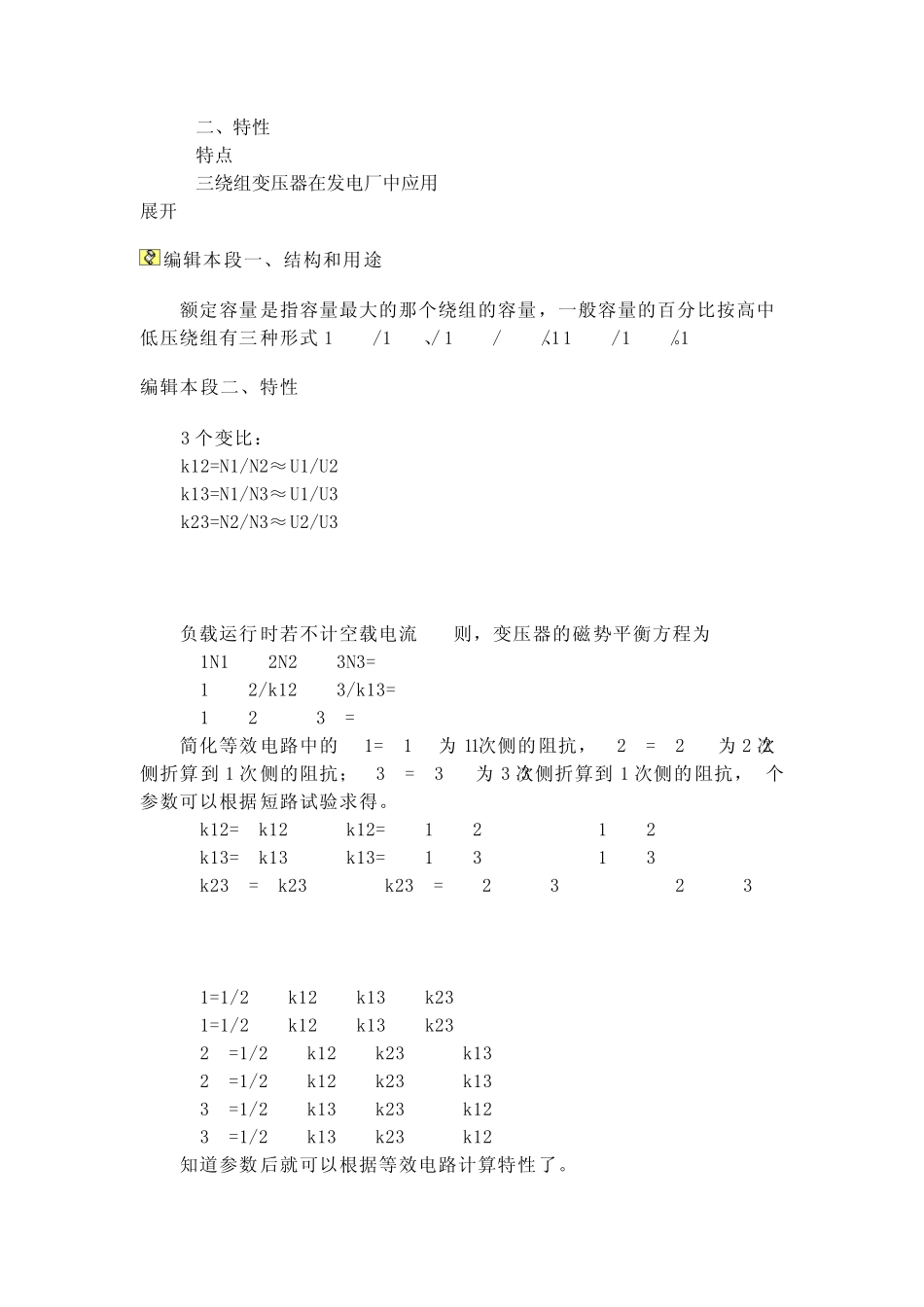

三绕组变压器_第2页
2/7

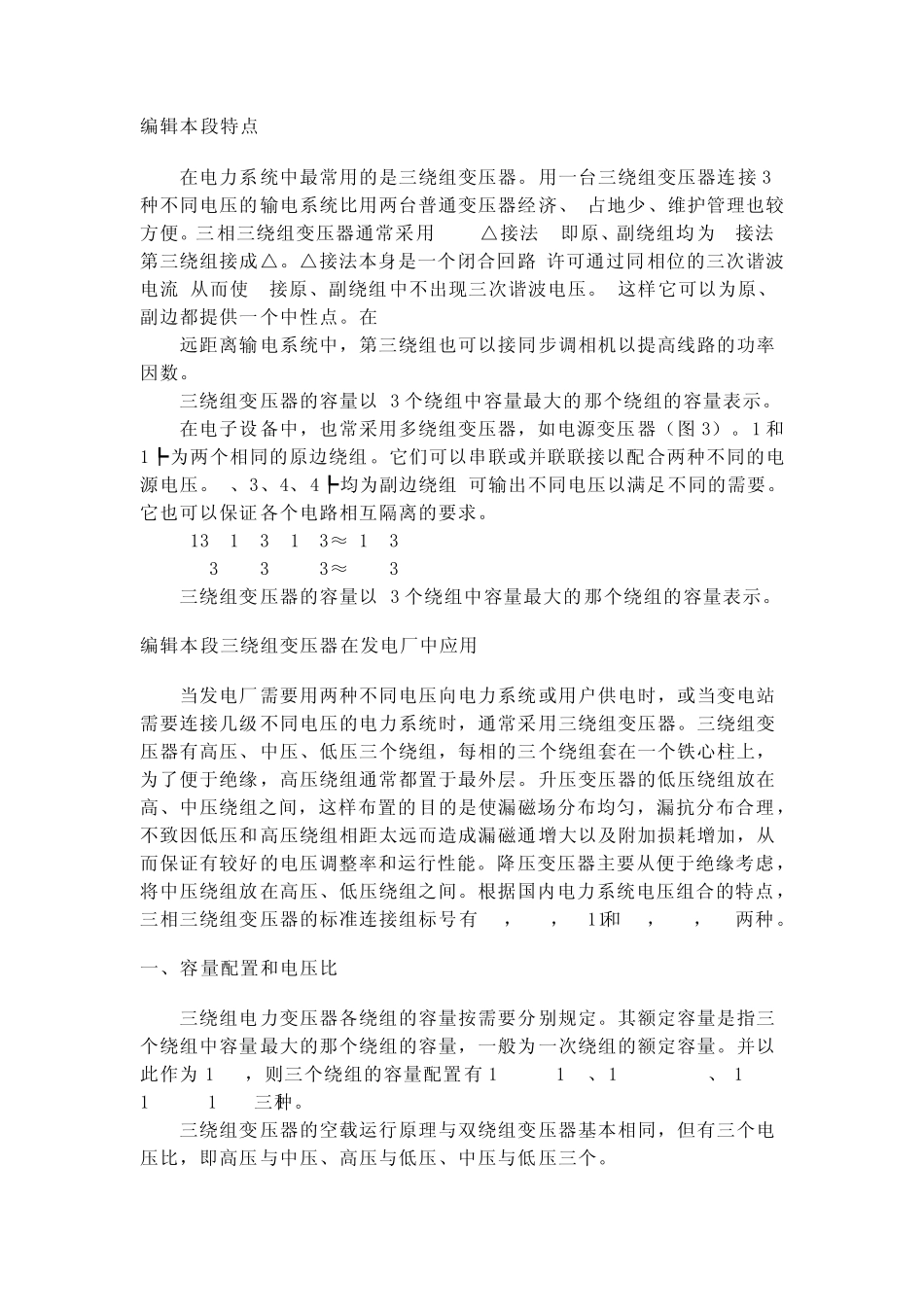

三绕组变压器_第3页
3/7
三绕组变压器 科技名词定义 中文名称: 三绕组变压器 英文名称: three winding transformer 定义: 具有三个独立绕组的变压器。 应用学科: 电力(一级学科);变电(二级学科) 本内容由全国科学技术名词审定委员会审定公布 求助编辑百科名片 三绕组变压器 三绕组变压器的每相有3个绕组,当1个绕组接到交流电源后,另外2个绕组就感应出不同的电势,这种变压器用于需要2种不同电压等级的负载。 发电厂和变电所通常出现3种不同等级的电压,所以三绕组变压器在电力系统中应用比较广泛。 每相的高中低压绕组均套于同一铁心柱上。为了绝缘使用合理,通常把高压绕组放在最外层,中压和低压绕组放在内层。 目录 一、结构和用途 二、特性 特点 三绕组变压器在发电厂中应用 一、结构和用途 二、特性 特点 三绕组变压器在发电厂中应用 展开 编辑本段一、结构和用途 额定容量是指容量最大的那个绕组的容量,一般容量的百分比按高中低压绕组有三种形式100/100/50、100/50/100、100/100/100。 编辑本段二、特性 3 个变比: k12=N1/N2≈U1/U2 k13=N1/N3≈U1/U3 k23=N2/N3≈U2/U3 -------------------------------------------------------------------------------- 负载运行时若不计空载电流 I0,则,变压器的磁势平衡方程为 I1N1+I2N2+I3N3=0 I1+I2/k12+I3/k13=0 I1+I2'+I3'=0 简化等效电路中的Z1=R1+jX1为 1 次侧的阻抗,Z2'=R2'+jX2'为 2 次侧折算到 1 次侧的阻抗;Z3'=R3'+jX3'为 3 次侧折算到 1 次侧的阻抗,6个参数可以根据短路试验求得。 Zk12=Rk12+jXk12=(R1+R2')+j(X1+X2') Zk13=Rk13+jXk13=(R1+R3')+j(X1+X3') Zk23'=Rk23'+jXk23'=(R2'+R3')+j(X2'+X3') -------------------------------------------------------------------------------- R1=1/2(Rk12+Rk13-Rk23') X1=1/2(Xk12+Xk13-Xk23') R2'=1/2(Rk12+Rk23'-Rk13) X2'=1/2(Xk12+Xk23'-Xk13) R3'=1/2(Rk13+Rk23'-Rk12) X3'=1/2(Xk13+Xk23'-Xk12) 知道参数后就可以根据等效电路计算特性了。 编 辑 本 段 特 点 在 电 力 系 统 中 最 常 用 的 是 三 绕 组 变 压 器 。 用 一 台 三 绕 组 变 压 器 连 接 3种 不 同 电 压 的 输 电 系 统 比 用 两 台 普 通 变 压 器 经 济 、 占 地 少 、 维 护 管 理 也 较方 便 。 三 相 三 绕 组 变 压 器 通...
