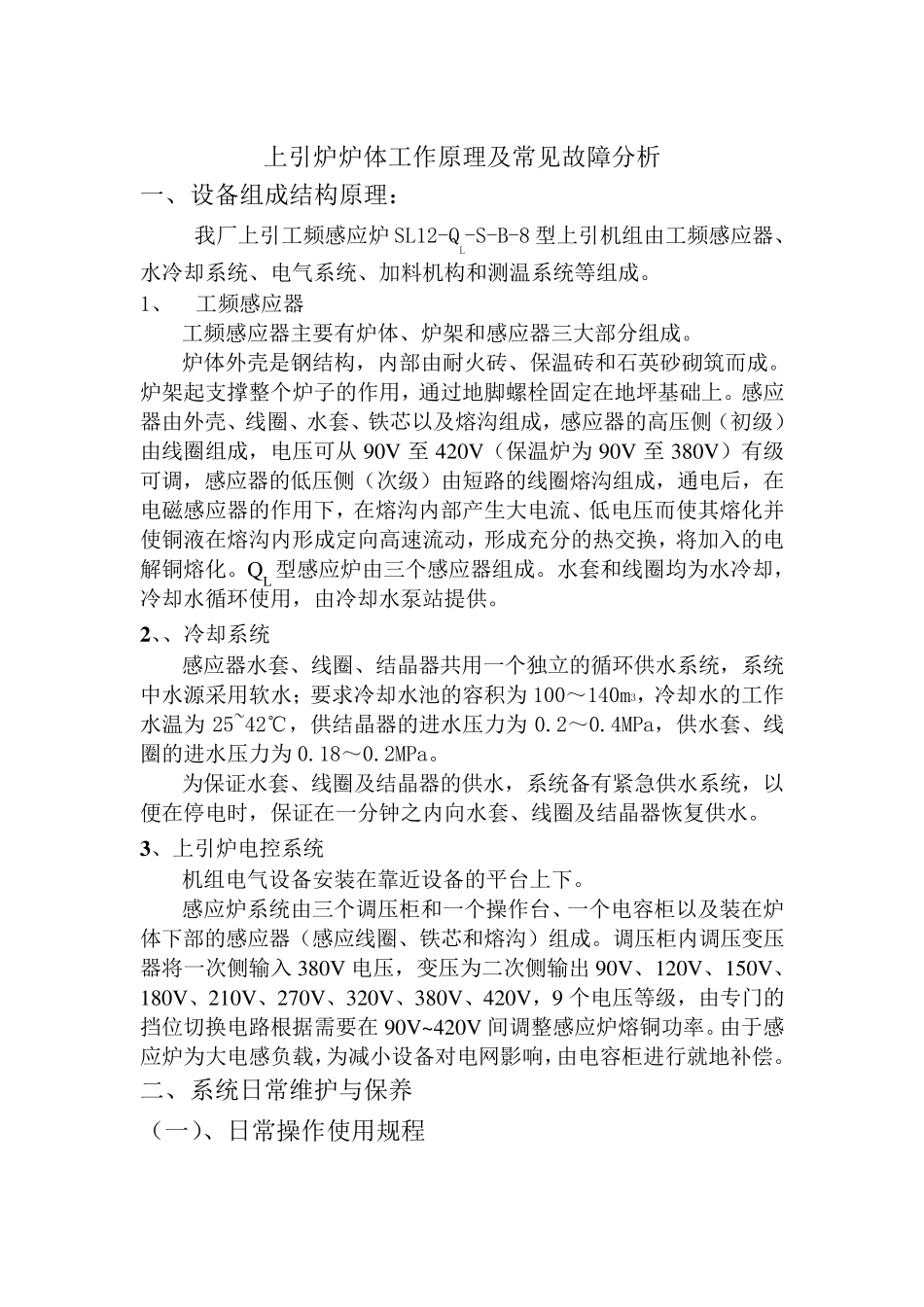

上 引 炉 炉 体 工 作 原 理 及 常 见 故 障 分 析 一 、 设 备 组 成 结 构 原 理 ： 我 厂 上 引 工 频 感 应 炉 SL12-QL-S-B-8 型 上 引 机 组 由 工 频 感 应 器 、水 冷 却 系 统 、 电 气 系 统 、 加 料 机 构 和 测 温 系 统 等 组 成 。 1、 工 频 感 应 器 工 频 感 应 器 主 要 有 炉 体 、 炉 架 和 感 应 器 三 大 部 分 组 成 。 炉 体 外 壳 是 钢 结 构 ， 内 部 由 耐 火 砖 、 保 温 砖 和 石 英 砂 砌 筑 而 成 。炉 架 起 支 撑 整 个 炉 子 的 作 用 ， 通 过 地 脚 螺 栓 固 定 在 地 坪 基 础 上 。 感 应器 由 外 壳 、 线 圈 、 水 套 、 铁 芯 以 及 熔 沟 组 成 ， 感 应 器 的 高 压 侧 （ 初 级 ）由 线 圈 组 成 ， 电 压 可 从 90V 至 420V（ 保 温 炉 为 90V 至 380V） 有 级可 调 ， 感 应 器 的 低 压 侧 （ 次 级 ） 由 短 路 的 线 圈 熔 沟 组 成 ， 通 电 后 ， 在电 磁 感 应 器 的 作 用 下 ， 在 熔 沟 内 部 产 生 大 电 流 、 低 电 压 而 使 其 熔 化 并使 铜 液 在 熔 沟 内 形 成 定 向 高 速流 动， 形 成 充分 的 热交换， 将加 入的 电解铜 熔 化 。 QL 型 感 应 炉 由 三 个 感 应 器 组 成 。 水 套 和 线 圈 均为 水 冷 却 ，冷 却 水 循环使 用 ， 由 冷 却 水 泵站提供。 2 、、 冷 却 系 统 感 应 器 水 套 、 线 圈 、 结 晶器 共用 一 个 独立的 循环供水 系 统 ， 系 统中水 源采用 软水 ；要 求冷 却 水 池的 容积为 100～140m3， 冷 却 水 的 工 作水 温 为25~42℃， 供结 晶器 的 进水 压 力 为0.2～0.4MPa， 供水 套 、 线圈 的 进水 压 力 为 0.18～0.2MPa。 为 保 证 水 套 、 线 圈 及 结 晶器 的 供水 ， 系 统 备 有 紧 急 供水 系 统 ， 以便 在 停 电 时 ， 保 证 在 一 分 钟 之 内 向 水 套 、 线 圈 及 结 晶器 恢 复 供水 。 3 、 上 引 炉 电 控 系 统 机 组 电 气 设 备 安 装 ...
