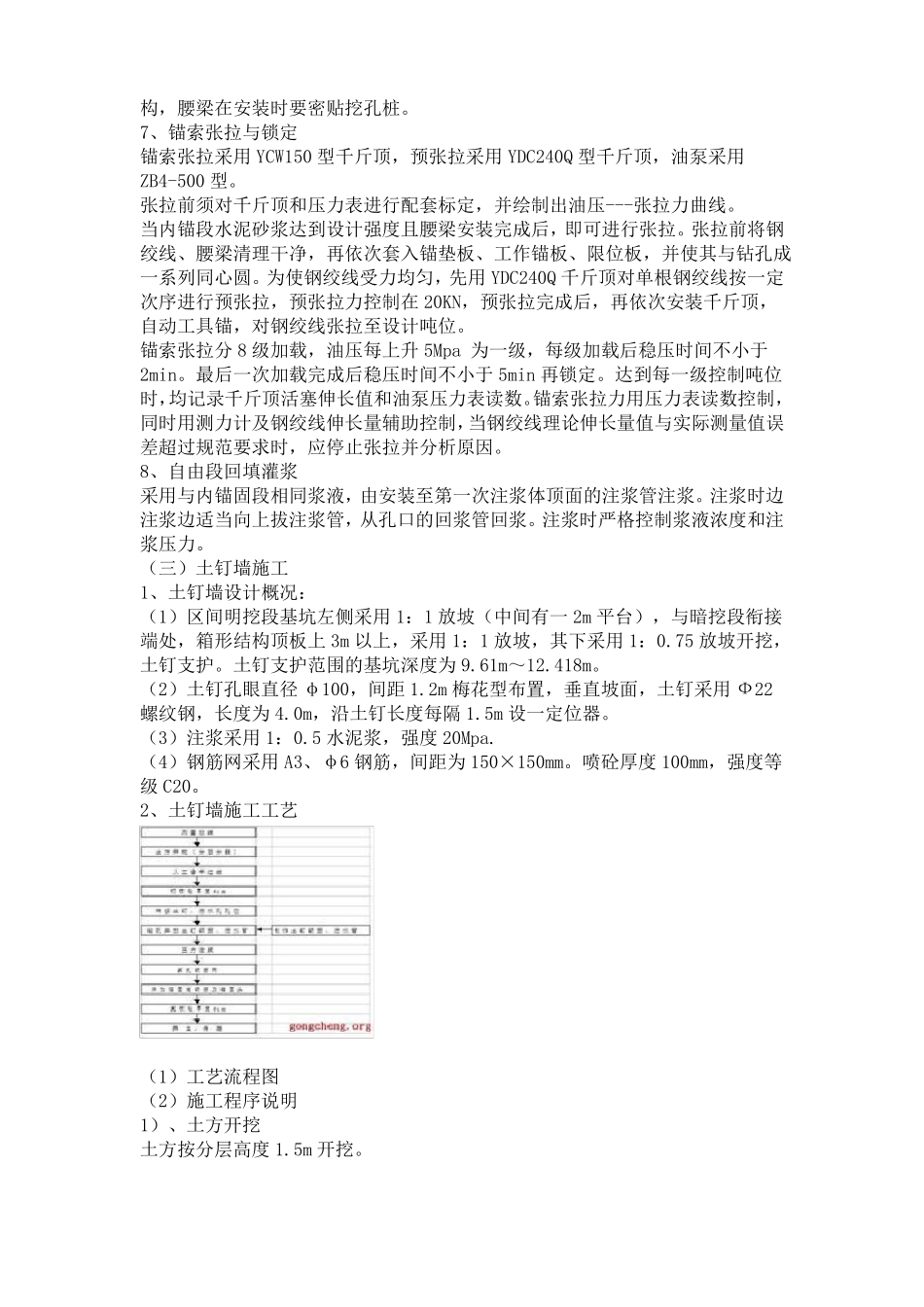

明挖隧道施工方案预应力锚索、腰梁来保证其稳定。锚索间距 2.4m,设两排锚索梅花型布设。锚索向下倾斜,与水平方向夹角 15°。第一排锚固长度 20m,第二排锚固长度15m,自由段长度 5m。1、预应力锚索施工工艺流程预应力锚索施工工艺流程如下图:2、造孔钻孔直径 120mm,采用地质钻机钻进,为了保证钻孔精度,方便固定钻机,在开挖到锚索孔口时,即进行造孔作业。钻孔所用的钻杆统一规格,按锚索设计长度将钻孔所需钻杆数好,放整齐,做到钻杆用完孔深恰好到位,钻孔实际深度比锚索设计长度一般深 0.2m。孔位和角度严格测量,实际孔位和设计孔位误差控制在±10cm 以内。钻孔方位角用罗盘仪控制。钻孔完成后逐根拔出钻具。再逐根装上 φ25 钢风管至孔底,并注入清水,用高压风清孔,直至吹出清水,以保证注浆时水泥砂浆与孔壁的粘结。对渗漏量较大的孔段,须进行灌浆处理后重新造孔。3、编索编索在工棚内进行。编束前先对钢绞线进行外观检查,检查合格的钢绞线才能使用。下料长度须预留张拉所需长度,钢绞线用砂轮切割机切割。编束时应严格按照设计图纸安装对中支架、固线塞、限浆环等并逐根编号。保证锚索的“平、直、顺”。成型锚索为 3×7φ5,编束时内锚固段要预留注浆管位置,保证安装时注浆管能插入孔底。4、锚索安装安装前,应对洗净锚孔再用高压风清孔一次,并核对锚索编号与孔号是否一致。安装时注浆管一并随锚索到孔底,随后应向外拉出 0.2m 左右,确保注浆管畅通。 5、内锚段注浆内锚段注浆是内锚型锚索施工的关键工序。采用水泥砂浆为胶结材料进行注浆。在砂浆中掺入微膨胀早强剂,用量占水泥用量的 10%。水泥砂浆配比为 0.4:1:1。采用定量注浆施工内锚段,当实际注入量稍大于计算注入量时即停止注浆。6、腰梁制作及安装腰梁采用[36a 的槽钢和 10mm 钢板加工制成的型钢腰梁。腰梁沿水平方向是连续的,安装时分段安装,为使锚索受力合理地传递给围护结构,腰梁在安装时要密贴挖孔桩。7、锚索张拉与锁定锚索张拉采用 YCW150 型千斤顶,预张拉采用 YDC240Q 型千斤顶,油泵采用ZB4-500 型。张拉前须对千斤顶和压力表进行配套标定,并绘制出油压---张拉力曲线。当内锚段水泥砂浆达到设计强度且腰梁安装完成后,即可进行张拉。张拉前将钢绞线、腰梁清理干净,再依次套入锚垫板、工作锚板、限位板,并使其与钻孔成一系列同心圆。为使钢绞线受力均匀,先用 YDC240Q 千斤顶对单根钢绞线按一定次序进行预张拉,预张拉力控...
