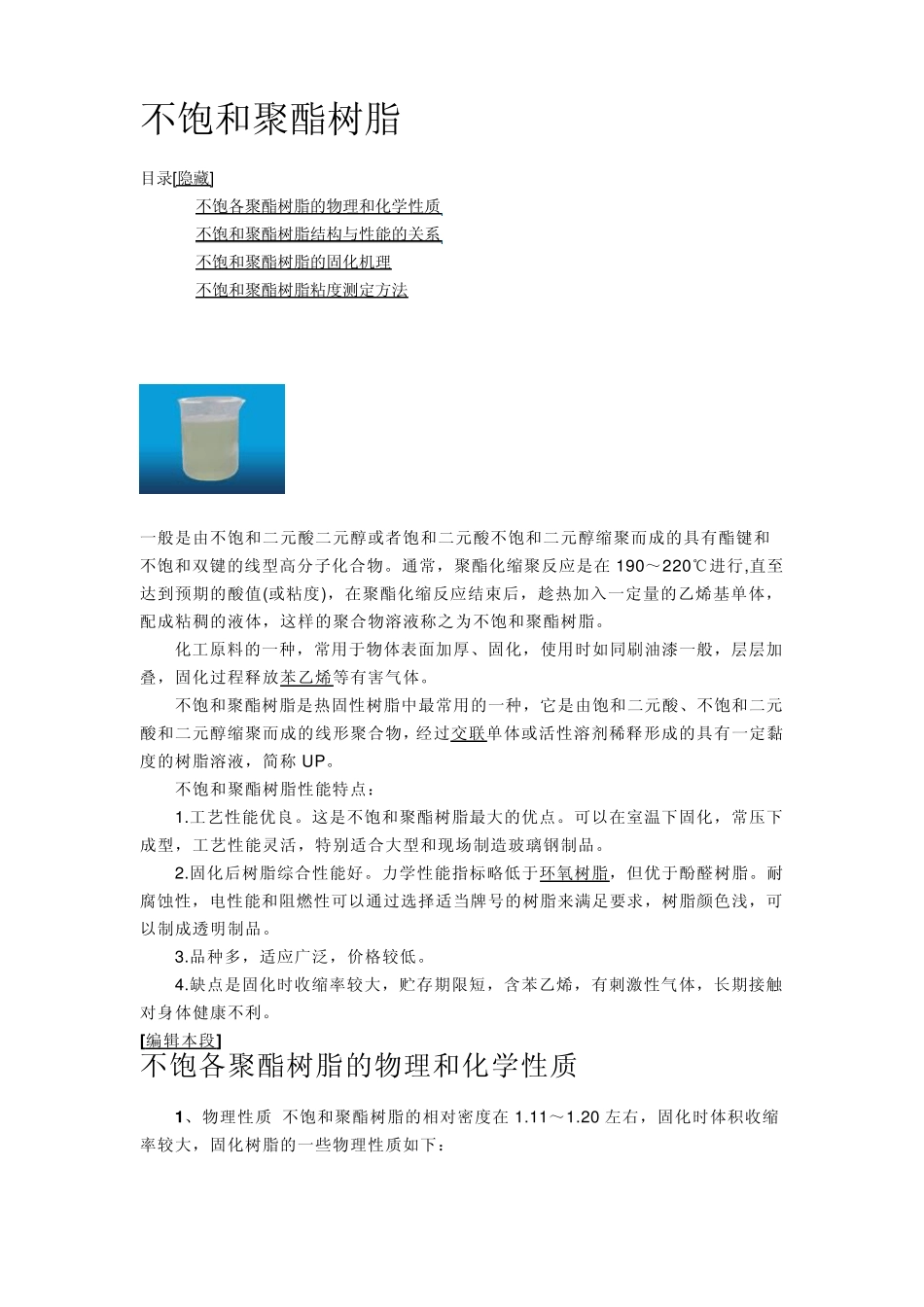

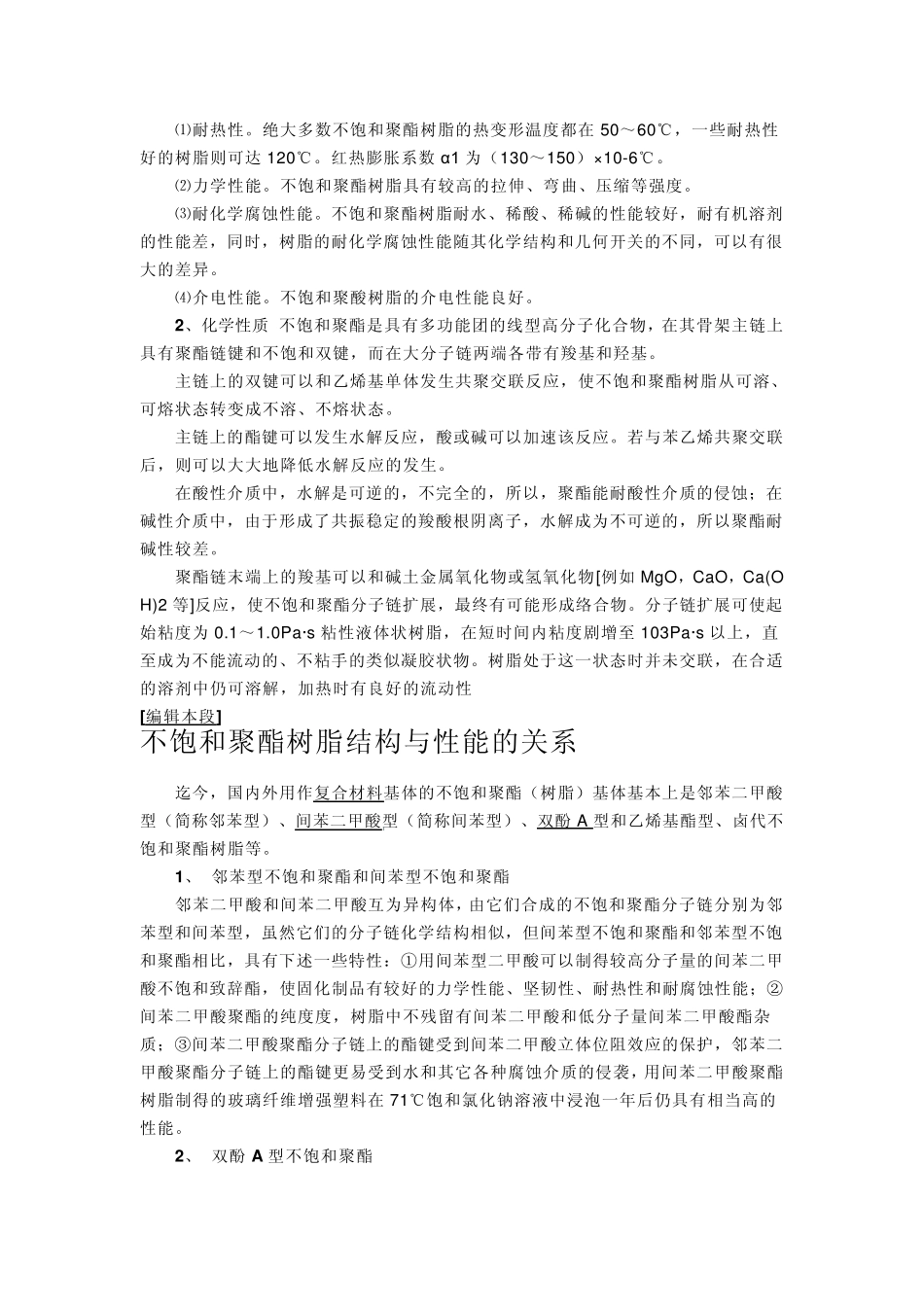

不饱和聚酯树脂 目录[隐藏] 不饱各聚酯树脂的物理和化学性质 不饱和聚酯树脂结构与性能的关系 不饱和聚酯树脂的固化机理 不饱和聚酯树脂粘度测定方法 一般是由不饱和二元酸二元醇或者饱和二元酸不饱和二元醇缩聚而成的具有酯键和不饱和双键的线型高分子化合物。通常，聚酯化缩聚反应是在190～220℃进行,直至达到预期的酸值(或粘度)，在聚酯化缩反应结束后，趁热加入一定量的乙烯基单体，配成粘稠的液体，这样的聚合物溶液称之为不饱和聚酯树脂。 化工原料的一种，常用于物体表面加厚、固化，使用时如同刷油漆一般，层层加叠，固化过程释放苯乙烯等有害气体。 不饱和聚酯树脂是热固性树脂中最常用的一种，它是由饱和二元酸、不饱和二元酸和二元醇缩聚而成的线形聚合物，经过交联单体或活性溶剂稀释形成的具有一定黏度的树脂溶液，简称 UP。 不饱和聚酯树脂性能特点： 1.工艺性能优良。这是不饱和聚酯树脂最大的优点。可以在室温下固化，常压下成型，工艺性能灵活，特别适合大型和现场制造玻璃钢制品。 2.固化后树脂综合性能好。力学性能指标略低于环氧树脂，但优于酚醛树脂。耐腐蚀性，电性能和阻燃性可以通过选择适当牌号的树脂来满足要求，树脂颜色浅，可以制成透明制品。 3.品种多，适应广泛，价格较低。 4.缺点是固化时收缩率较大，贮存期限短，含苯乙烯，有刺激性气体，长期接触对身体健康不利。 [编辑本段] 不饱各聚酯树脂的物理和化学性质 1、物理性质 不饱和聚酯树脂的相对密度在1.11～1.20 左右，固化时体积收缩率较大，固化树脂的一些物理性质如下： ⑴耐热性。绝大多数不饱和聚酯树脂的热变形温度都在50～60℃，一些耐热性好的树脂则可达 120℃。红热膨胀系数α1 为（130～150）×10-6℃。 ⑵力学性能。不饱和聚酯树脂具有较高的拉伸、弯曲、压缩等强度。 ⑶耐化学腐蚀性能。不饱和聚酯树脂耐水、稀酸、稀碱的性能较好，耐有机溶剂的性能差，同时，树脂的耐化学腐蚀性能随其化学结构和几何开关的不同，可以有很大的差异。 ⑷介电性能。不饱和聚酸树脂的介电性能良好。 2、化学性质 不饱和聚酯是具有多功能团的线型高分子化合物，在其骨架主链上具有聚酯链键和不饱和双键，而在大分子链两端各带有羧基和羟基。 主链上的双键可以和乙烯基单体发生共聚交联反应，使不饱和聚酯树脂从可溶、可熔状态转变成不溶、不熔状态。 主链上的酯键可以发生水解反应，酸或碱可以加速该反应。若与苯乙烯共聚交联后，则可以大...
