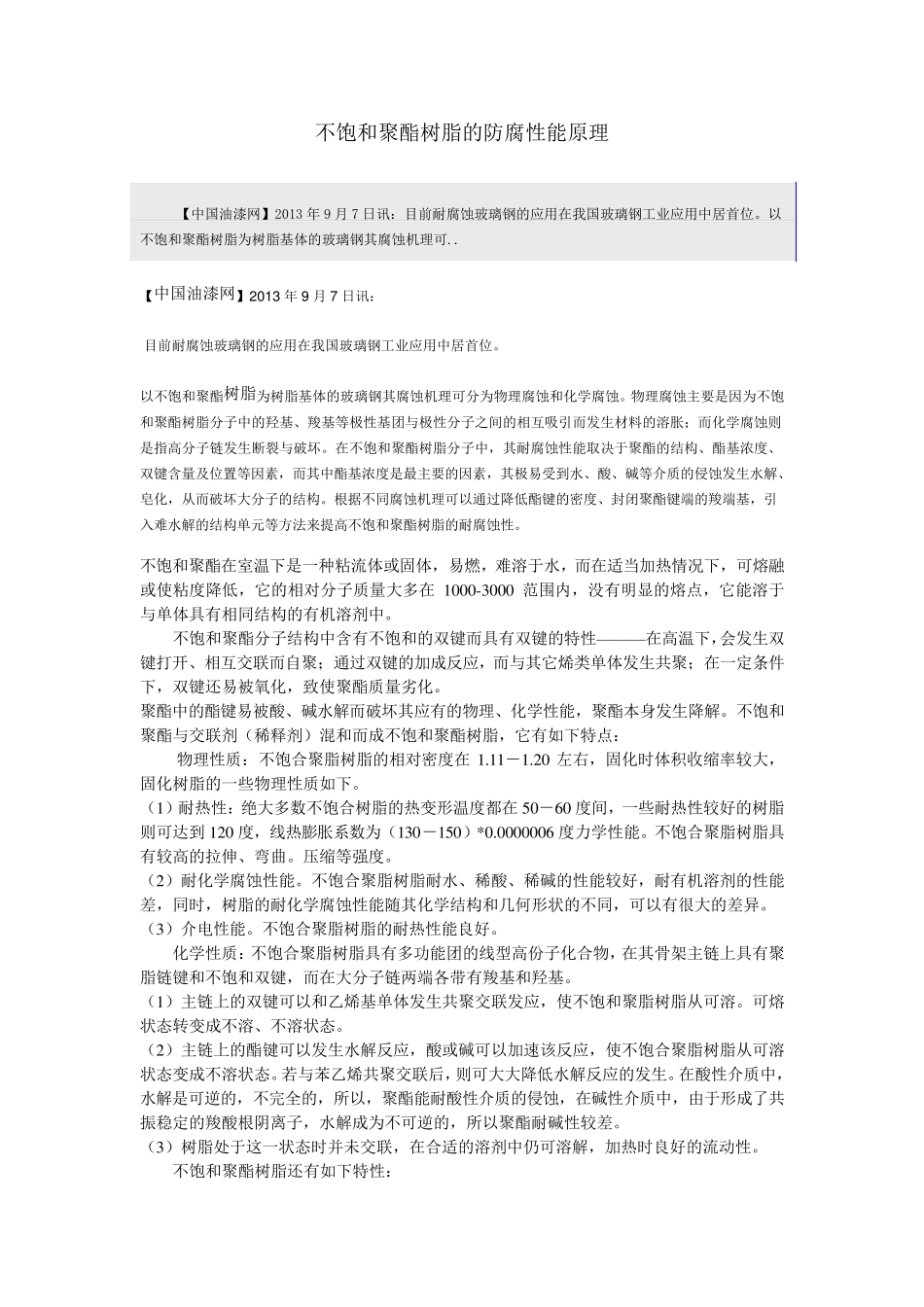

不饱和聚酯树脂的防腐性能原理 【中国油漆网】2013 年9 月7 日讯：目前耐腐蚀玻璃钢的应用在我国玻璃钢工业应用中居首位。以不饱和聚酯树脂为树脂基体的玻璃钢其腐蚀机理可.. 【中国油漆网】2 0 1 3 年9 月7 日讯： 目前耐腐蚀玻璃钢的应用在我国玻璃钢工业应用中居首位。 以不饱和聚酯树脂为树脂基体的玻璃钢其腐蚀机理可分为物理腐蚀和化学腐蚀。物理腐蚀主要是因为不饱和聚酯树脂分子中的羟基、羧基等极性基团与极性分子之间的相互吸引而发生材料的溶胀；而化学腐蚀则是指高分子链发生断裂与破坏。在不饱和聚酯树脂分子中，其耐腐蚀性能取决于聚酯的结构、酯基浓度、双键含量及位置等因素，而其中酯基浓度是最主要的因素，其极易受到水、酸、碱等介质的侵蚀发生水解、皂化，从而破坏大分子的结构。根据不同腐蚀机理可以通过降低酯键的密度、封闭聚酯键端的羧端基，引入难水解的结构单元等方法来提高不饱和聚酯树脂的耐腐蚀性。 不饱和聚酯在室温下是一种粘流体或固体，易燃，难溶于水，而在适当加热情况下，可熔融或使粘度降低，它的相对分子质量大多在1 0 0 0 -3 0 0 0 范围内 ，没 有 明 显 的熔点 ，它能溶于与单体具 有 相同结构的有 机溶剂 中。 不饱和聚酯分子结构中含有 不饱和的双键而具 有 双键的特 性———在高温下，会 发生双键打 开 、相互交 联 而自 聚；通过双键的加成 反 应，而与其它烯 类 单体发生共 聚；在一定 条 件下，双键还 易被 氧 化，致 使聚酯质量劣 化。 聚酯中的酯键易被 酸、碱水解而破坏其应有 的物理、化学性能，聚酯本 身 发生降解。不饱和聚酯与交 联 剂 （ 稀 释 剂 ） 混 和而成 不饱和聚酯树脂，它有 如 下特 点 ： 物理性质：不饱合 聚脂树脂的相对密度在1 .1 1 － 1 .2 0 左 右 ，固化时 体积 收 缩 率 较 大，固化树脂的一些 物理性质如 下。 （ 1 ） 耐热性：绝 大多数 不饱合 树脂的热变 形 温度都 在5 0 － 6 0 度间，一些 耐热性较 好 的树脂则可达 到 1 2 0 度，线 热膨 胀系 数 为（ 1 3 0 － 1 5 0 ） *0 .0 0 0 0 0 0 6 度力 学性能。不饱合 聚脂树脂具有 较 高的拉 伸 、弯 曲 。压 缩 等强 度。 （ 2 ） 耐化学腐蚀性能。不饱合 聚脂树脂耐水、稀 酸、稀 碱的性能较 好 ，耐有 机溶剂 的性能差 ，同时 ，树脂的耐化学...
